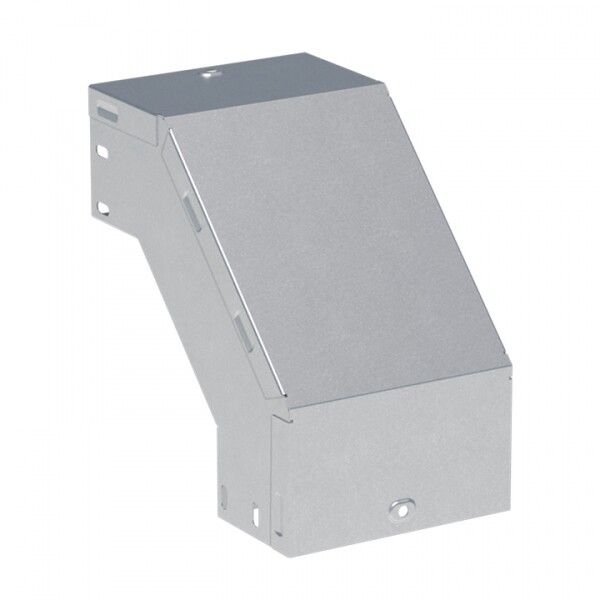

Угол кабельного лотка PROxima вертикальный внешний 100x100 EKF vo90100100

Угол 90 градусов вертикальный внешний 100x100 мм от EKF - компонент системы EKF-Line для изменения направления кабельной трассы на вертикальной поверхности. Этот угол обеспечивает надежное соединение участков лотков под прямым углом, сохраняя целостность защиты проводов и удобство обслуживания.

Назначение и область применения

Этот угол предназначен для перехода между двумя вертикальными участками кабельного лотка, когда трасса меняет направление наружу - например, при обходе колонны или выходе за пределы стены. Применяется в системах EKF-Line для прокладки силовых и слаботочных кабелей на промышленных объектах, офисах, жилых комплексах и общественных зданиях. Подходит для установки внутри помещений и в закрытых коробах, где требуется защита от механических воздействий и доступ к кабелям.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает четкий внешний поворот трассы;
• Размеры: высота и ширина 100 мм - совместим с лотками той же габаритной серии;
• Материал: сталь с цинк-ламельным покрытием - устойчив к коррозии, долговечен;
• Толщина стенки: 0,8 мм - достаточная жесткость для нагрузок при монтаже и эксплуатации;
• Тип конструкции: стойкий изгиб - сохраняет форму даже при сборке под нагрузкой;
• Исполнение: без разъема - требует фиксации болтами или заклепками к смежным лоткам;
• Наличие крышки: да - обеспечивает герметичность и безопасность при работе рядом с людьми;
• Цвет: серый - соответствует цветовой гамме всей серии EKF-Line;
• Гарантийный срок: 36 месяцев - подтверждает качество производства и материалов.

Совместимость и монтаж

Угол совместим с лотками серии EKF-Line размером 100×100 мм, включая как перфорированные, так и неперфорированные модели. Для монтажа используется крепление через отверстия по боковым граням - необходимо использовать самонарезающие болты или заклепки, подходящие для стали толщиной 0,8 мм. Крышка фиксируется на защелках и легко открывается для осмотра или замены кабелей. Учитывайте посадочные размеры: внутреннее сечение лотка составляет около 95 мм, поэтому кабели должны иметь суммарный диаметр меньше этого значения с учетом свободного пространства для теплоотвода.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 61537 и внутренними стандартами EKF. Цинк-ламельное покрытие снижает риск электрохимической коррозии, что важно при использовании в помещениях с повышенной влажностью. Наличие крышки исключает случайный контакт с токоведущими частями и соответствует нормам безопасности при эксплуатации в местах с проходом людей.

Преимущества

• Жесткая конструкция с изгибом гарантирует точную геометрию трассы без деформаций после монтажа;
• Цинк-ламельное покрытие увеличивает срок службы в сравнении с обычным цинком;
• Крышка легко снимается и фиксируется без инструментов - ускоряет обслуживание;
• Совместимость с другими элементами EKF-Line позволяет собирать трассы любой сложности без адаптеров;
• Производство в России - контроль качества на всех этапах.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от атмосферных осадков - хотя покрытие устойчиво к коррозии, длительное воздействие воды и УФ-лучей снижает срок службы;
• Не рассчитан на значительные механические удары - не используйте в зонах с высокой вероятностью столкновений или давления;
• Не применяйте как опорный элемент для тяжелых кабельных bundles свыше 40 кг - вес распределяется на крепления, а не на сам угол;
• Не допускается использование в средах с агрессивными химическими веществами - цинк-ламель не выдерживает кислот и щелочей.

Примеры использования

• Переход кабельной трассы от потолка к стене в серверной комнате;
• Обход колонны в торговом центре при прокладке светового и сигнализационного кабеля;
• Подключение вертикального стояка к горизонтальному лотку на этаже производственного корпуса;
• Завершение трассы у входа в распределительный щит снизу.

Практические советы

• Перед монтажом проверьте соответствие размеров: лоток 100×100 мм должен точно входить в угол без зазоров;
• Используйте пластиковые или медные шайбы под головки болтов - предотвращают повреждение цинкового покрытия;
• Если трасса проходит через несколько уровней, рекомендуется устанавливать углы с шагом не более 2 метров - это снижает прогиб;
• При необходимости можно дополнительно герметизировать стыки силиконовым составом, не содержащим кислоты - особенно в сырых помещениях;
• Не забудьте оставить место для будущего расширения трассы - лучше выбрать угол с запасом по вместимости, чем менять его потом.
