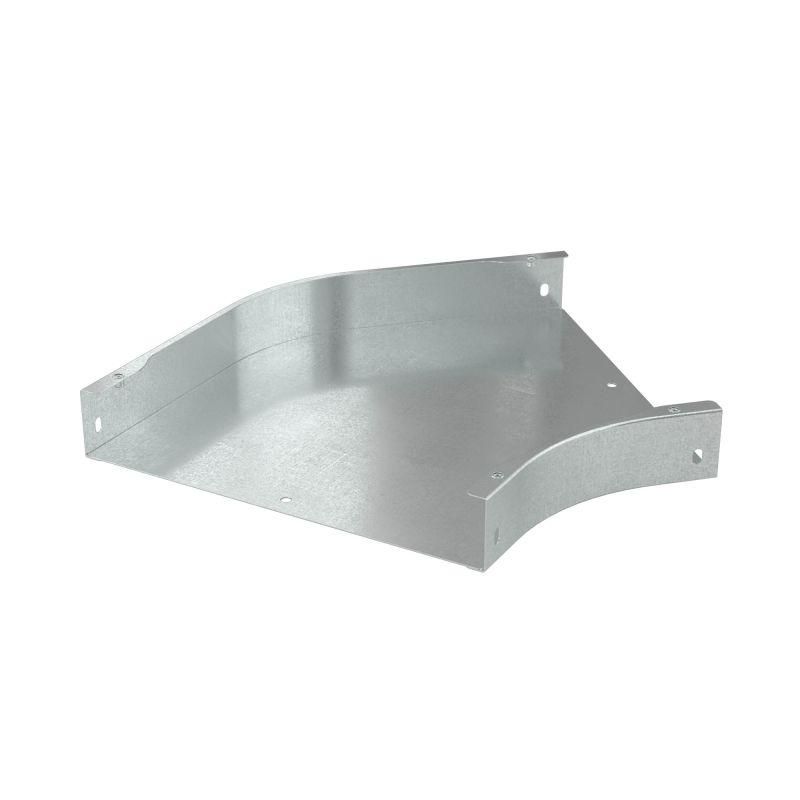

Угол CPO 45 горизонтальный 45° 200х35, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа,горячеоцинкованный - SCS3520KHDZ ДКС

Угол CPO 45° горизонтальный 200х35 горячеоцинкованный от DKC (ДКС) - это элемент системы S5 Combitech, предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45 градусов. Артикул scs3520khdz включает все необходимые крепежные элементы и соединительные пластины, что упрощает монтаж и обеспечивает прочное соединение.

Назначение и область применения

Угол CPO 45° горизонтальный 200х35 горячеоцинкованный используется для создания плавного поворота кабельных каналов в горизонтальной плоскости. Применяется в системах распределения электроэнергии, слаботочных сетях, автоматизации и промышленном оборудовании. Подходит для монтажа на стенах, потолках и в шахтах, где требуется изменить направление трассы без использования нескольких прямых участков.

Технические характеристики

• Угол поворота: 45° - позволяет выполнить плавный изгиб трассы без острых перегибов
• Размеры: 200 мм (ширина) × 35 мм (высота) - соответствует стандартным размерам кабельных каналов S5 Combitech
• Толщина материала: 0,8 мм - достаточная жесткость для нагрузок при монтаже и эксплуатации
• Материал: сталь - обеспечивает механическую прочность и совместимость с другими элементами серии
• Покрытие: горячее цинкование - защищает от коррозии даже в условиях повышенной влажности
• Перфорация боковой стенки: да - позволяет фиксировать угол саморезами или заклепками через отверстия
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: светло-серый - единообразный внешний вид с другими элементами серии S5 Combitech

Совместимость и монтаж

Угол CPO 45° горизонтальный 200х35 горячеоцинкованный полностью совместим с кабельными каналами серии S5 Combitech от DKC. Монтируется с помощью входящих в комплект соединительных пластин и крепежных элементов. Для установки необходимо:

• Закрепить один конец угла к прямому участку канала с помощью соединительной пластины
• Фиксировать второй конец аналогичным образом к следующему прямому элементу
• Использовать саморезы через перфорацию для дополнительной фиксации к поверхности

Не требует специальных инструментов - достаточно отвертки и уровня. Установка возможна как до, так и после прокладки кабелей.

Безопасность и стандарты

Элемент соответствует требованиям пожарной безопасности благодаря огнестойкому исполнению. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает долговечную защиту от коррозии. Компоненты сертифицированы для использования в промышленных и коммерческих объектах.

Преимущества

• Полный комплект крепежа исключает необходимость докупать детали
• Горячее цинкование увеличивает срок службы в агрессивных средах (цеха, подвалы, наружные маршруты)
• Перфорированная стенка упрощает крепление к различным основаниям - бетону, металлу, дереву
• Единая система S5 Combitech гарантирует точное соединение без зазоров и люфтов
• Огнестойкость снижает риск распространения огня в случае аварии

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте другие типы углов для изменения направления вверх/вниз
• Не рекомендован для постоянного воздействия открытого огня или температур выше +100 C
• Подходит только для кабельных каналов шириной 200 мм; несовместим с моделями других размеров
• Не является несущим элементом - не рассчитан на механические нагрузки сверх массы кабелей и собственной массы

Примеры использования

• Поворот трассы вдоль стены вокруг колонны в офисном здании
• Обход препятствий (трубопроводов, вентиляционных каналов) в промышленных цехах
• Создание маршрута для силовых кабелей в распределительных щитах
• Прокладка слаботочных линий (Ethernet, CCTV) в помещениях с ограниченным пространством

Практические советы

• Проверьте соответствие ширины канала (200 мм) перед заказом - использование с другим размером вызовет неплотное соединение
• При монтаже на бетон используйте дюбели подходящего диаметра - отверстия в перфорации расположены с шагом 50–70 мм
• Для защиты от влаги в сырых помещениях дополнительно герметизируйте стыки силиконовым составом
• Не затягивайте крепеж слишком сильно - это может деформировать тонкостенную сталь (0,8 мм)
• Артикул scs3520khdz можно использовать как запасной элемент - храните несколько единиц на случай ремонта
