Угол CPO 45 горизонтальный 45° 200х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36084K DKC ДКС

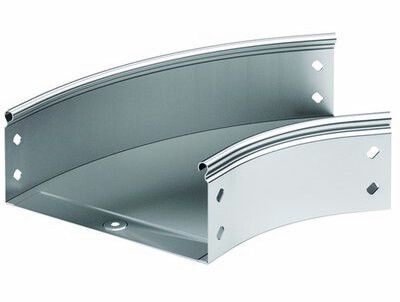

Угол CPO 45 горизонтальный 45 градусов 200х80 в комплекте с крепежными элементами и соединительными пластинами - это элемент системы S5 Combitech от DKC, предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Благодаря плавному изгибу и готовому комплекту крепежа, этот угол легко интегрируется в сложные трассы без дополнительной настройки.

Назначение и область применения

Угол CPO 45 горизонтальный 45 градусов 200х80 в комплекте с крепежными элементами и соединительными пластинами используется для формирования поворотов в кабельных лотках систем типа S5 Combitech. Применяется там, где требуется изменить направление трассы без резких изломов - например, при обходе оборудования, прохождении через перекрытия или переходе между уровнями. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных объектах, цехах, распределительных пунктах, серверных помещениях.

Технические характеристики

• Угол поворота: 45° - позволяет плавно менять направление трассы в горизонтальной плоскости
• Размеры: 200 мм (ширина) × 80 мм (высота) - совместим с лотками того же габарита
• Толщина материала: 0,8 мм - достаточна для механической прочности при нагрузке на кабели
• Внутренний радиус изгиба: 150 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: оцинкованная сталь по технологии Сендзимира - защищает от коррозии даже в агрессивной среде
• Перфорация в основании: да - позволяет фиксировать угол к потолку, полу или стене с помощью болтов
• Перфорированная боковая стенка: да - упрощает установку крышки или бокового крепления
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Угол CPO 45 горизонтальный 45 градусов 200х80 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с другими элементами системы S5 Combitech - прямыми участками, тройниками, заглушками. Монтаж выполняется в три этапа:

1. Подгоните угол к месту установки - он имеет плавный изгиб, поэтому не требует резки или доработки
2. Закрепите его к основе с помощью перфорированных отверстий в основании (диаметр отверстий - 5,5 мм, шаг - 100–150 мм)
3. Соедините с соседними лотками с помощью входящих в комплект соединительных пластин - они фиксируются саморезами или заклепками

Не используйте сварку - оцинкованное покрытие будет повреждено, что снижает долговечность.

Безопасность и стандарты

Элемент соответствует требованиям пожарной безопасности: материал не распространяет горение и не выделяет токсичных веществ при нагреве. Оцинкование выполнено по ГОСТ 14918, что гарантирует равномерное и прочное антикоррозийное покрытие. Угол не содержит хрома(VI) и других запрещённых в ЕАЭС токсичных веществ.

Преимущества

• Комплектность - все нужные крепежи и пластины уже в наличии, не нужно докупать
• Плавный изгиб - минимизирует риск повреждения кабелей при прокладке
• Оцинковка по Сендзимиру - устойчивость к коррозии в условиях повышенной влажности и температурных колебаний
• Перфорация по всему контуру - удобство крепления в любых условиях, включая вертикальные поверхности
• Совместимость с широким спектром лотков S5 Combitech - единая система для всех типов трасс

Ограничения применения

• Не предназначен для наружной установки без защиты от осадков - хотя оцинковка устойчива, длительный контакт с водой может вызвать белую коррозию
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - для таких условий нужны нержавеющие аналоги
• Максимальная нагрузка на кабели - до 15 кг/м; превышение может деформировать профиль
• Не подлежит гнутью после производства - форма жестко задана, нельзя изменить угол самостоятельно

Примеры использования

• Обход трубопровода в цеху - поворот трассы вокруг трубы диаметром 150 мм
• Проход через технологический зазор между оборудованием - использование угла вместо двух прямых участков с соединением
• Спуск кабелей с этажа на этаж - когда необходимо сохранить горизонтальное направление, но сместить трассу в сторону
• Формирование кольцевой трассы в серверной комнате - сочетание нескольких углов CPO 45 с прямыми лотками

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 150 мм соответствовал минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и оптоволоконных
• При использовании в длинных трассах - учитывайте тепловое расширение металла: оставляйте зазор 2–3 мм между соединительными пластинами
• Для частых обслуживаний - выбирайте модели с перфорацией в боковых стенках, так как можно легко снять крышку без демонтажа всего угла
• Не затягивайте крепеж слишком сильно - оцинкованная сталь толщиной 0,8 мм легко продавливается
• Если вы используете несколько углов подряд - убедитесь, что суммарный угол не превышает 90° без промежуточного прямого участка длиной не менее 200 мм
