Угол CPO 45 горизонтальный 45° 200х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл | 36103K DKC ДКС

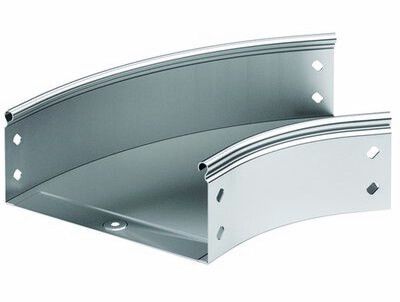

Угол горизонтальный 45 градусов 200х100 CPO 45 в комплекте с крепежными элементами и соединительными пластинами - это элемент системы S5 Combitech от DKC, предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Благодаря оцинкованной стали и готовому комплекту крепежа, изделие ускоряет монтаж и обеспечивает долговечную работу в промышленных условиях.

Назначение и область применения

Угол горизонтальный 45 градусов 200х100 CPO 45 используется для формирования поворотов в кабельных трассах систем S5 Combitech. Применяется там, где требуется изменить направление лотка без резких изгибов - например, при обходе оборудования, прохождении через перегородки или переходе между уровнями на производстве. Подходит для прокладки силовых, сигнальных и управляющих кабелей на объектах с высокой плотностью коммуникаций: заводы, АЭС, метрополитены, логистические центры.

Технические характеристики

• Угол поворота: 45° - позволяет плавно менять направление трассы в горизонтальной плоскости
• Габариты: 200×100 мм - ширина и высота соответствуют стандартному лотку S5 Combitech
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает коррозионную стойкость и прочность
• Толщина металла: 0,8 мм - достаточна для механической нагрузки при заполнении кабелями
• Внутренний радиус изгиба: 150 мм - гарантирует безопасный изгиб кабелей без повреждений изоляции
• Исполнение: с соединительным разъемом - совместим с другими элементами системы без дополнительных адаптеров
• Перфорация: да, на боковой стенке и в основании - позволяет фиксировать лоток болтами или заклепками прямо через корпус
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - унифицирован с остальными элементами системы S5 Combitech

Совместимость и монтаж

Угол горизонтальный 45 градусов 200х100 CPO 45 полностью совместим с лотками и фитингами системы S5 Combitech от DKC. Монтаж выполняется без сварки:

• Соединительные пластины (в комплекте) крепятся саморезами или заклепками к торцам лотков
• Фланцевые поверхности имеют одинаковые отверстия - обеспечивают точное совпадение при сборке
• Плавный изгиб исключает необходимость резки кабелей при прокладке
• Перфорированные стенки позволяют дополнительно фиксировать угол к стене или потолку через отверстия

Не требует специальных инструментов - достаточно отвертки, заклепочника или гаечного ключа.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и электроустановкам в промышленных зонах. Оцинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии Z275. Угол не выделяет токсичных веществ при нагреве, что важно для замкнутых помещений.

Преимущества

• Готовый комплект крепежа снижает время монтажа и исключает потерю деталей
• Плавный изгиб защищает кабели от перегибов и механических повреждений
• Оцинковка по Сендзимиру - более равномерное и долговечное покрытие, чем обычное холодное оцинкование
• Перфорация позволяет использовать угол как крепежный элемент, а не только как поворот
• Совместимость с широким спектром аксессуаров S5 Combitech - легко расширять трассу

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте вертикальные углы для изменения высоты трассы
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или морской воды - оцинковка устойчива, но не вечна
• Максимальная нагрузка ограничена толщиной 0,8 мм - при заполнении лотка более чем на 60% проверьте прогиб
• Не подходит для установки в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Обход трубопровода на производственной линии с сохранением горизонтального уровня трассы
• Переход кабелей от стационарного шкафа к мобильному оборудованию с возможностью перемещения
• Прокладка кабелей в многопрофильном технологическом коридоре с ограниченным пространством
• Создание ответвлений от главной трассы под углом 45° для подключения датчиков или освещения

Практические советы

• Проверяйте внутренний радиус 150 мм перед прокладкой кабелей с жесткой изоляцией - минимальный допустимый радиус изгиба кабеля должен быть меньше этого значения
• Используйте крепеж из комплекта - он рассчитан на нагрузку и шаг отверстий именно этого элемента
• При сборке длинных трасс соблюдайте параллельность - даже маленький перекос на одном угле может вызвать затруднения при протяжке кабелей
• Если трасса будет находиться в сыром месте - дополнительно герметизируйте стыки силиконовым герметиком, совместимым с металлами
• Артикул 36103k - всегда заказывайте в комплекте с прямыми участками того же типа - система S5 Combitech работает лучше при использовании однотипных элементов
