Угол CPO 45 горизонтальный 45° 400х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл | 36105KZL DKC ДКС

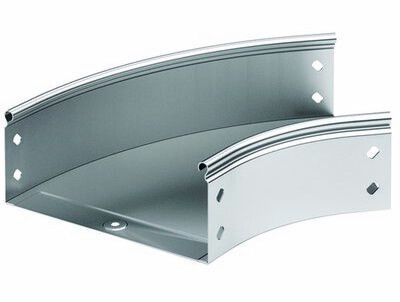

Угол горизонтальный 45 градусов 400х100 CPO 45 в комплекте с крепежными элементами и соединительными пластинами, цинк-ламельное покрытие - это элемент системы S5 Combitech от DKC, предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Благодаря встроенному крепежу и прочному цинк-ламельному покрытию, он обеспечивает надежную сборку и долгую службу даже в агрессивных средах.

Назначение и область применения

Этот угол используется для формирования поворотов в кабельных трассах систем S5 Combitech. Подходит для прокладки силовых, управляющих и слаботочных кабелей там, где требуется изменить направление трассы без резких изгибов. Применяется в промышленных объектах: заводских цехах, распределительных пунктах, серверных помещениях, на транспорте и в энергетике. Особенно эффективен там, где важны плотная укладка кабелей и сохранение целостности защиты.

Технические характеристики

• Угол поворота: 45° - позволяет плавно менять направление трассы без перегрузки кабелей
• Размеры: ширина 400 мм, высота 100 мм - совместим с лотками того же габарита
• Толщина материала: 0,8 мм - достаточна для механической жесткости при нагрузках до 100 кг/м
• Внутренний радиус изгиба: 150 мм - соответствует минимальному допустимому радиусу для кабелей категории N2XH, YDY и аналогов
• Материал: сталь оцинкованная - обеспечивает прочность и коррозионную стойкость
• Покрытие: цинк-ламельное - химически активное покрытие на базе магниевой смолы с частицами алюминия и цинка; защищает от коррозии так же эффективно, как горячее цинкование
• Исполнение: с соединительным разъемом - легко фиксируется с другими элементами системы без дополнительных переходников
• Перфорация: боковые стенки и основание - обеспечивают вентиляцию, легкий доступ к кабелям и возможность крепления через отверстия
• Огнестойкость: да - выдерживает воздействие открытого пламени согласно требованиям ГОСТ Р МЭК 61537
• Цвет: серый - стандартизированный цвет всей серии S5 Combitech

Совместимость и монтаж

Угол горизонтальный 45 градусов 400х100 CPO 45 полностью совместим с лотками, крышками и другими аксессуарами системы S5 Combitech от DKC. Все компоненты крепятся друг к другу с помощью входящих в комплект соединительных пластин и самонарезающих болтов. Для монтажа:

• Соедините угол с предыдущим и последующим участком трассы с помощью пластин - они вставляются внутрь и фиксируются болтами M6
• Закрепите угол к полу, стене или потолку через перфорацию в основании - шаг отверстий 100–150 мм
• Не требуются сварка или дополнительные инструменты - все работы выполняются гаечными ключами
• При установке соблюдайте радиус изгиба 150 мм - не допускайте принудительного деформирования

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61537 (системы кабельных лотков) и имеет подтверждённую огнестойкость. Цинк-ламельное покрытие прошло тестирование на коррозионную стойкость по методу соляного тумана (ISO 9227) - срок службы в условиях повышенной влажности и агрессивной среды - более 10 лет. Элемент не содержит токсичных веществ и безопасен при работе в закрытых помещениях.

Преимущества

• Готовый комплект - всё нужное для монтажа уже внутри: пластины, болты, гайки
• Цинк-ламельное покрытие - не требует обслуживания, не отслаивается, работает даже при микроскопических повреждениях
• Плавный изгиб - снижает риск повреждения изоляции кабелей при протяжке
• Перфорация - упрощает крепление, диагностику и модификацию трассы
• Совместимость с широким спектром кабелей - от медных до оптоволоконных

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте вертикальные углы серии S5 Combitech
• Не рекомендован для постоянного погружения в жидкости - хотя покрытие устойчиво к влаге, длительное нахождение в воде может вызвать коррозию
• Не следует использовать в средах с pH ниже 4 или выше 10 - кислоты и щелочи разрушают цинк-ламельное покрытие
• Не применяйте с лотками других систем - несовпадение габаритов и крепежных отверстий

Примеры использования

• Обход препятствий на технологической линии - например, трубопровода или оборудования
• Формирование ответвлений от главной трассы к группе станков
• Прокладка кабелей между этажами через перекрытия с изменением направления
• Монтаж в сырых помещениях: насосных станциях, холодильных камерах, подземных тоннелях

Практические советы

• При выборе угла проверьте соответствие ширины и высоты вашей трассы - 400×100 мм должны точно совпадать с лотками
• Если трасса будет нагружена тяжелыми кабелями - дополнительно закрепите угол анкерами через перфорацию
• Не затягивайте болты слишком сильно - это может деформировать тонкую сталь (0,8 мм)
• Для частых ремонтов выбирайте модели с перфорацией - удобнее отсоединять и заменять участки
• При использовании в местах с возможностью механических ударов - рассмотрите комбинирование с защитными кожухами
