Угол внешний вертикальный 45 градусов 100х400 ПЛЮС HD - VLplus45*100*400 КМ-Профиль PL1481 VLplus45-100-400

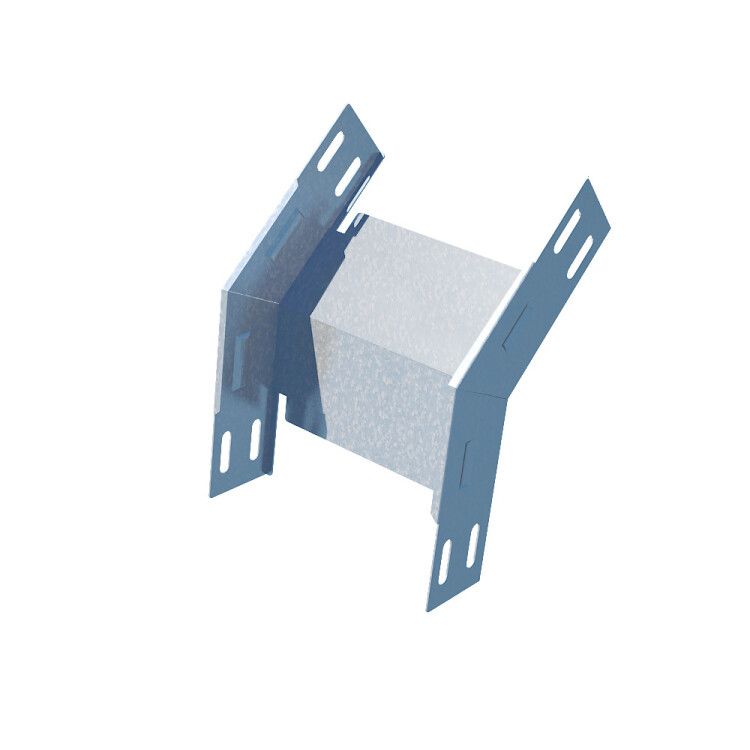

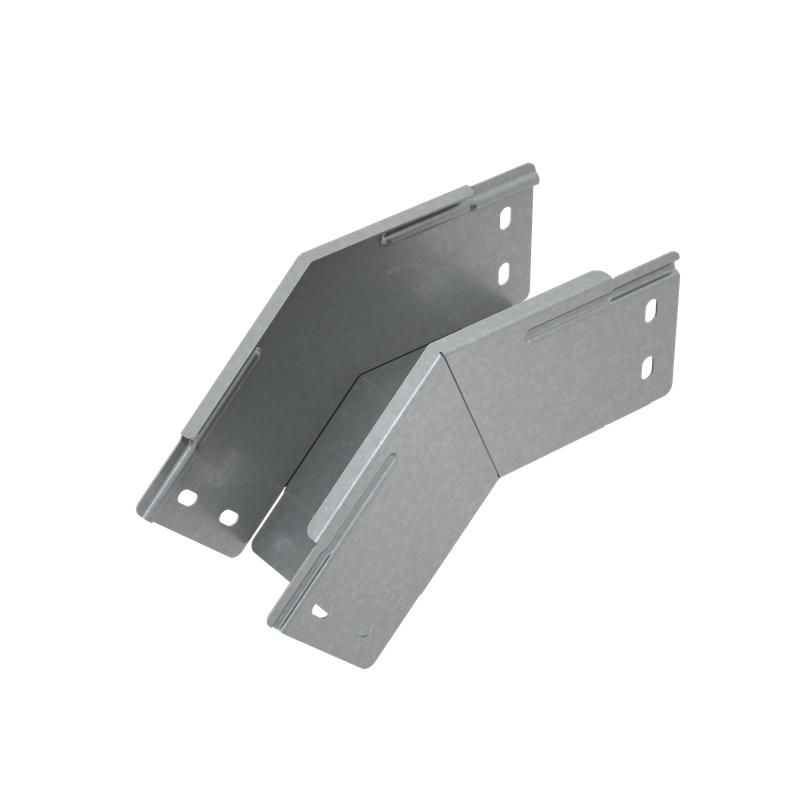

Угол внешний вертикальный 45 градусов 400х100 мм сталь 1 мм горячее цинкование КМ-профиль - элемент кабельной трассы для плавного изменения направления проводов и кабелей вниз под углом 45°. Применяется в системах с металлическими лотками той же серии, обеспечивает надёжную фиксацию и защиту от коррозии. Артикулы: vlplus45*100*400 hd, vlplus45-100-400 hd, pl1481.

Назначение и область применения

Угол внешний вертикальный 45 градусов 400х100 мм сталь 1 мм горячее цинкование КМ-профиль служит для перехода кабельной трассы с горизонтального участка на вертикальный, снижая риск перегиба и повреждения изоляции кабелей. Подходит для монтажа в системах с лотками серии PLUS шириной 400 мм и высотой борта 100 мм. Используется в помещениях с повышенной влажностью, на открытых площадках, в зонах с низкой агрессивностью окружающей среды - например, в промышленных цехах, на элеваторах, в насосных станциях, на объектах ЖКХ и энергетики.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного прохода кабелей без резких изгибов
• Размеры: ширина 400 мм, высота 100 мм, внутренний радиус 100 мм - совместим с лотками той же серии
• Толщина материала: 1 мм - достаточна для жёсткости при сохранении лёгкости
• Материал: сталь оцинкованная - прочная, устойчивая к деформациям
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии даже при контакте с влагой
• Конструктивное исполнение: жесткий изгиб - формованная деталь без сварных швов, исключает точки ослабления
• Исполнение: с интегрированным соединителем - позволяет легко стыковать с лотками без дополнительных крепёжных элементов
• NATO-отверстия: да - стандартизованные отверстия для быстрой фиксации болтами M6/M8
• Цвет: серый - единый цветовой ряд с другими элементами серии PLUS
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: О(1,2,4) - работает при температуре от -40C до +40C, в условиях повышенной влажности и умеренной запылённости

Совместимость и монтаж

Угол внешний вертикальный 45 градусов 400х100 мм сталь 1 мм горячее цинкование КМ-профиль совместим только с лотками серии PLUS того же размера: 400×100 мм. Соединение происходит через интегрированные лепестки - они плотно заходят в бортики лотка и фиксируются саморезами или болтами через NATO-отверстия. Монтаж выполняется в следующем порядке:

• Закрепите лоток на стене или потолке до места изгиба
• Поднесите угол так, чтобы его лепестки вошли в край лотка
• Закрутите 4–6 болтов через отверстия (шаг 100–150 мм)
• Проверьте герметичность стыка - при необходимости установите крышку для угла серии PLUS

Не допускается использование с лотками других серий или с другим шагом крепления - возможны щели, проседание и потеря жёсткости.

Безопасность и стандарты

• Горячее цинкование - соответствие ГОСТ 9.307-89
• Климатическое исполнение - ГОСТ 15150-69 (класс О1, О2, О4)
• Огнестойкость - материал не распространяет пламя, не выделяет токсичных газов при нагреве
• Электробезопасность - изделие не является токопроводящим элементом, но требует заземления всей системы в соответствии с ПУЭ

Преимущества

• Плавный изгиб с радиусом 100 мм - минимизирует нагрузку на кабели при протяжке
• Интегрированные соединители - экономят время монтажа, исключают потерю комплектующих
• Горячее цинкование - долговечнее, чем холодное, особенно в условиях влажности
• NATO-отверстия - универсальная система крепления, совместима с большинством стандартных крепёжных решений
• Огнестойкость - безопасно применять рядом с электрооборудованием и распределительными устройствами

Ограничения применения

• Не предназначена для монтажа в агрессивных химических средах (например, в кислотных производствах)
• Не рекомендуется использовать там, где есть постоянный контакт с морской водой или соляным туманом - срок службы сокращается
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - требуется проверить спецификацию кабеля перед прокладкой
• Не следует применять в местах с частыми ударными нагрузками - например, возле движущихся механизмов без дополнительной защиты

Примеры использования

• Переход кабельной трассы с крыши здания на вертикальную стену в котельной
• Спуск силовых кабелей от распределительного щита на этаже к подвалу
• Прокладка сигнальных линий между технологическими блоками на заводе с высокой влажностью
• Обустройство кабельных путей в теплицах, овощехранилищах, канализационных насосных станциях

Практические советы

• Перед монтажом проверьте, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - иначе возможны повреждения изоляции
• Для усиления герметичности и защиты от пыли/влаги всегда используйте крышку для угла серии PLUS
• При использовании в открытом воздухе регулярно осматривайте место стыка - при появлении белого налёта (цвета цинка) это нормально; при появлении рыжих пятен - начались процессы коррозии стали, требуется замена
• Не затягивайте болты слишком сильно - тонкая сталь (1 мм) может деформироваться
• Артикулы vlplus45*100*400 hd и pl1481 - это один и тот же продукт, различаются только формат записи. Убедитесь, что заказываете правильный артикул в вашем каталоге.
