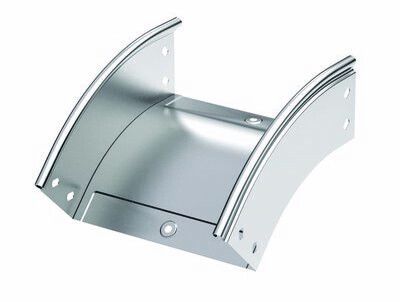

Угол CD 45 вертикальный внеш. 45° 300х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36884KHDZ DKC ДКС

Угол вертикальный внешний 45 градусов 300х100 для кабельного лотка CD 45 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный - элемент системы S5 Combitech, предназначенный для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Бренд DKC обеспечивает надежность и совместимость с другими компонентами серии, а артикул 36884khdz гарантирует точную идентификацию при закупке.

Назначение и область применения

Этот угол используется для плавного перехода кабельной трассы между вертикальными участками, например, при проходе через перекрытия, этажи или между уровнями оборудования. Подходит для систем, где требуется изменение направления без резких изгибов, что снижает риск повреждения кабелей. Угол вертикальный внешний 45 градусов 300х100 для кабельного лотка CD 45 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный идеально сочетается с лотками шириной 300 мм и высотой 100 мм из той же серии.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без острых углов
• Размеры: 300×100 мм - соответствует стандартным лоткам CD 45
• Внутренний радиус: 240 мм - минимизирует механическую нагрузку на кабели при прокладке
• Толщина материала: 0,8 мм - достаточна для жесткости и долговечности
• Материал: сталь оцинкованная - прочная, легко формуется
• Покрытие: горячее цинкование - антикоррозийная защита до 30–50 лет
• Исполнение: с соединительными пластинами и крепежом в комплекте - готов к установке
• Перфорация: на боковых стенках и основании - удобство фиксации и вентиляции
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый - унифицированный вид с другими элементами системы

Совместимость и монтаж

Угол вертикальный внешний 45 градусов 300х100 для кабельного лотка CD 45 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный совместим исключительно с лотками серии S5 Combitech шириной 300 мм и высотой 100 мм. Монтаж выполняется без дополнительных инструментов: соединительные пластины фиксируются саморезами через перфорацию, а крепеж уже включен в комплект. Для сборки достаточно выровнять кромки лотка и угол, затем затянуть болты до легкого усилия - не переусердствуйте, чтобы не деформировать перфорированные края.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: имеет огнестойкое исполнение. Произведено из стали с горячим цинкованием, что исключает образование ржавчины даже в условиях повышенной влажности. Соответствует нормам для промышленных и коммерческих объектов, включая объекты с высокими требованиями к надежности кабельных трасс.

Преимущества

• Готовый комплект - не нужно докупать крепеж и пластины, экономит время и снижает риск ошибки
• Плавный изгиб - предотвращает перегиб кабелей, особенно важен для чувствительных сетей
• Горячее цинкование - значительно продлевает срок службы в агрессивных средах
• Перфорация на всех поверхностях - упрощает крепление к стенам, потолкам и опорам
• Унификация с серией S5 Combitech - все элементы взаимозаменяемы, система масштабируема

Ограничения применения

• Не предназначен для горизонтальных поворотов - используйте другие типы углов
• Не совместим с лотками других серий или шириной/высотой, отличающейся от 300×100 мм
• Не рекомендован для постоянного погружения в воду - хотя цинк защищает от коррозии, длительный контакт с жидкостью может снизить срок службы
• Не следует использовать в местах с частыми ударными нагрузками - материал прочный, но не ударостойкий

Примеры использования

• Подключение кабельных трасс от этажа к этажу в офисных зданиях
• Проход через технологические ниши в серверных помещениях
• Соединение вертикальных шахт с горизонтальными лотками на уровне распределительных щитов
• Прокладка силовых и слаботочных кабелей в промышленных цехах с многоуровневым оборудованием

Практические советы

• Проверьте перед монтажом, что внутренний радиус 240 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно важно для многожильных и оптоволоконных линий
• При использовании в сырых помещениях (например, подземные парковки) дополнительно проверьте герметичность стыков - можно применить силиконовый герметик на периферии
• Не забудьте оставить запас на тепловое расширение - особенно при длинных трассах в условиях больших температурных колебаний
• Артикул 36884khdz всегда указывайте при заказе - он уникален именно для этого исполнения с комплектом и горячим цинком
• Для быстрого монтажа используйте магнитные отвертки - они удобны при работе с перфорацией и металлическими элементами
