Угол CS 45 вертикальный внутр. 45° 300/50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36725K DKC ДКС

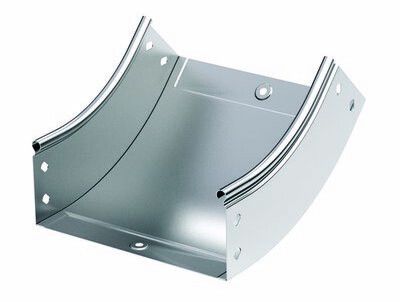

Угол вертикальный внутренний 45 градусов 300/50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36725k, предназначен для формирования плавных вертикальных поворотов в кабельных трассах системы S5 Combitech. Подходит для лотков шириной 300 мм и высотой 50 мм, обеспечивает надежную и быструю сборку благодаря встроенному крепежу.

Назначение и область применения

Этот угловой элемент используется для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Применяется в системах S5 Combitech для прокладки силовых и слаботочных кабелей в зданиях, промышленных объектах, серверных помещениях, на заводах и в распределительных пунктах. Особенно эффективен там, где требуется минимизация острых изгибов - например, рядом с оборудованием, требующим свободного доступа, или в ограниченном пространстве.

Технические характеристики

• Угол изгиба: 45°
• Тип: вертикальный внутренний
• Габариты: ширина 300 мм, высота 50 мм
• Внутренний радиус изгиба: 150 мм
• Материал: сталь оцинкованная горячим способом (метод Сендзимира)
• Толщина стенки: 0,8 мм
• Покрытие: цинк, устойчивый к коррозии
• Цвет: серый
• Перфорация: есть на боковых стенках и в основании
• Огнестойкость: соответствует требованиям
• Исполнение: с соединительным разъемом и плавным изгибом

Совместимость и монтаж

Угол 36725k совместим исключительно с лотками системы S5 Combitech размером 300×50 мм. Монтаж осуществляется без дополнительных инструментов:

• Соединительные пластины фиксируются саморезами через перфорацию в основании и боковых стенках.
• Плавный изгиб обеспечивает плотное прилегание к смежным лоткам без зазоров.
• Перфорированные стенки позволяют закрепить аксессуар к стене, потолку или кронштейну.
• Не требует сварки, клепки или доработки - готов к установке сразу после распаковки.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что гарантирует долговечность в условиях повышенной влажности и агрессивной среды. Соответствует нормам огнестойкости, допущено к использованию в промышленных и коммерческих объектах. Произведено в соответствии с технологическими стандартами системы S5 Combitech.

Преимущества

• Плавный изгиб снижает механическую нагрузку на кабели при прокладке и последующей эксплуатации.
• Все крепежные элементы и пластины уже в комплекте - не нужно докупать ничего дополнительно.
• Оцинковка по методу Сендзимира обеспечивает равномерное покрытие и длительную защиту от ржавчины.
• Перфорация по всей поверхности упрощает крепление к любым типам поверхностей - бетон, металл, дерево.
• Поддерживается единая система S5 Combitech - легко масштабируется и модифицируется.

Ограничения применения

• Не подходит для лотков других систем или другого размера (например, 200×50 или 400×50).
• Не предназначен для наружной установки без защиты от прямых осадков - хотя оцинковка устойчива, длительное воздействие воды может снизить срок службы.
• Не рекомендуется использовать в местах с постоянным контактом с химически активными веществами (кислоты, щелочи).
• Не заменяет внешние углы - для поворота наружу нужен другой элемент.

Примеры использования

• Создание перехода между этажами в жилом комплексе - лоток спускается с уровня 1 на уровень 2 под углом 45°.
• Обход колонн или трубопроводов в производственных цехах - трасса меняет направление, сохраняя целостность кабелей.
• Прокладка кабелей в серверной комнате - аксессуар позволяет провести трассу вдоль стены и повернуть к стойке без перегибов.
• Модернизация существующих кабельных путей - новый элемент легко встраивается в старую систему S5 Combitech.

Практические советы

• Проверьте перед монтажом, что лотки, которые вы используете, точно соответствуют размеру 300×50 мм - даже небольшая разница в высоте нарушит герметичность соединения.
• Используйте саморезы с подходящей длиной (не более 10–12 мм), чтобы не пробить противоположную сторону лотка.
• При групповом монтаже нескольких углов - начинайте с нижнего участка и двигайтесь вверх, чтобы избежать перекосов.
• Если трасса проходит через вибрационные зоны (например, рядом с насосами), дополнительно зафиксируйте угол к несущей конструкции.
• Артикул 36725k - единственный вариант этого типа в серии S5 Combitech; другие аналоги не обеспечивают совместимости.
