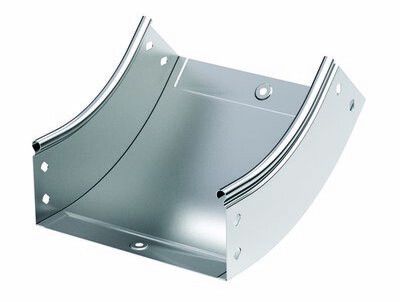

Угол CS 45 вертикальный внутр. 45° 400/100 в комплекте с крепежными элементами и соединительными пластинами, необходимым | 36765KHDZ DKC ДКС

Угол вертикальный внутренний 45 градусов 400/100 CS 45 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный от DKC (ДКС) - это элемент кабельной трассы серии S5 Combitech, предназначенный для плавного изменения направления кабельных лотков в вертикальной плоскости под углом 45°. Артикул 36765khdz обеспечивает готовую сборку с крепежом, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Этот угол используется для формирования вертикальных поворотов в кабельных трассах, где необходимо изменить направление движения кабелей под углом 45°. Подходит для систем, требующих плотной укладки кабелей с сохранением минимального радиуса изгиба. Применяется в промышленных объектах: заводские цеха, распределительные пункты, серверные комнаты, транспортные терминалы. Особенно эффективен там, где требуется соблюдать требования по безопасности и эстетике трассировки - например, в зонах с ограниченным пространством или рядом с оборудованием.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход между участками трассы без острых перегибов
• Размеры лотка: ширина 400 мм, высота 100 мм - совместим с лотками серии S5 Combitech таких же габаритов
• Внутренний радиус изгиба: 150 мм - гарантирует безопасную прокладку кабелей без повреждения изоляции
• Материал: сталь оцинкованная - прочная, жесткая основа с долговечной защитой
• Покрытие: горячее цинкование - антикоррозийная защита, рассчитанная на 30–50 лет эксплуатации
• Толщина металла: 0,8 мм - оптимальное сочетание прочности и веса
• Исполнение: с соединительными пластинами и крепежом в комплекте - всё необходимое для установки уже есть
• Перфорация: да, на боковых стенках и в основании - удобство фиксации, вентиляция, возможность крепления к стенам и потолкам
• Огнестойкость: да - соответствует требованиям пожарной безопасности при использовании в закрытых помещениях
• Цвет: серый - унифицированный внешний вид с другими элементами серии S5 Combitech
• Широкодиапазонное исполнение: да - допускает использование в условиях с колебаниями температур и влажности

Совместимость и монтаж

Угол 45° 400/100 CS 45 полностью совместим с лотками серии S5 Combitech той же ширины и высоты. Монтаж выполняется без дополнительных инструментов: соединительные пластины фиксируются саморезами через перфорацию, а крепежные элементы обеспечивают надежную фиксацию к стене, полу или потолку. Установка возможна как на предварительно смонтированную трассу, так и в процессе сборки. Для точного выравнивания рекомендуется использовать уровень - даже небольшое отклонение влияет на последующую прокладку кабелей.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Горячее цинкование соответствует ГОСТ 14918 и ISO 1461, обеспечивая долговременную защиту от коррозии. Перфорированные стенки позволяют проводить естественную вентиляцию, снижая риск перегрева кабелей. Наличие крепежа в комплекте исключает применение сторонних элементов, которые могут нарушить целостность защиты.

Преимущества

• Готовый комплект - не нужно докупать крепеж и пластины, экономится время и снижаются риски ошибок
• Плавный изгиб - минимизирует механическое напряжение на кабелях, особенно важен для чувствительных сетей
• Высокая коррозионная стойкость - идеально для помещений с повышенной влажностью, химически активной средой или наружных зон
• Перфорация в двух местах - упрощает крепление и позволяет легко модифицировать трассу
• Единая система - совместимость с продукцией S5 Combitech обеспечивает стандартизацию всей трассы

Ограничения применения

• Не предназначен для нагрузок выше нормативных - не используйте как несущую конструкцию для тяжелого оборудования
• Не подходит для наружной эксплуатации под открытым небом без дополнительной защиты от осадков и УФ-лучей
• Не следует применять в средах с постоянным воздействием кислот, щелочей или сильных растворителей - цинк может разрушаться
• Требуется точное соответствие размеров лотка: несовпадение ширины (например, 300 мм вместо 400 мм) нарушает герметичность и прочность соединения

Примеры использования

• Подключение кабельных лотков от этажного распределительного щита к подвалу с автоматикой
• Обход препятствий (вентиляционные каналы, трубопроводы) в производственных цехах
• Создание вертикальных переходов между уровнями технологических площадок
• Монтаж в серверных помещениях для организации кабельных маршрутов под полом или над потолком

Практические советы

• Перед монтажом проверьте, что внутренний радиус 150 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно важно для многожильных и оптоволоконных линий
• Используйте только крепеж из комплекта - он подобран по нагрузке и типу покрытия; сторонние болты могут вызвать электрохимическую коррозию
• При сборке длинных трасс с несколькими углами - начинайте с базового участка и двигайтесь к углу, чтобы избежать накопления погрешностей
• Если трасса проходит через зону с частыми вибрациями - дополнительно закрепите угол двумя точками крепления, а не одной
• Проверяйте наличие всех деталей перед началом работ: иногда потеря одного болта или пластины может задержать весь этап монтажа
