Угол CDSS 90 вертикальный внеш. переходник лев. осн.150 в комплекте с крепежными элементами и соединительными пластинами | 37023K DKC ДКС

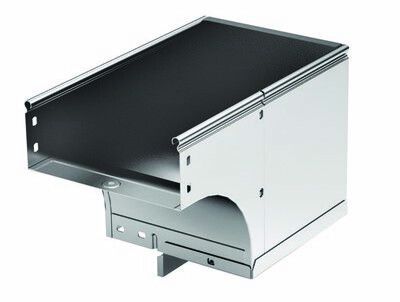

Угол вертикальный внешний левый 90 градусов с основанием 150 мм и высотой 80 мм, выполненный из оцинкованной стали и входящий в систему S5 Combitech от DKC (арт. 37023k), предназначен для формирования поворотов кабельной трассы в вертикальной плоскости с сохранением целостности проводов и удобства монтажа.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90° в вертикальной плоскости - например, когда необходимо вывести лоток от горизонтального участка к стене или перекрытию. Подходит для работы с лотками шириной 150 мм и высотой 80 мм из той же серии S5 Combitech. Применяется в промышленных объектах, офисных зданиях, на производствах, где требуется надежная и защищенная прокладка силовых и управляющих кабелей.

Технические характеристики

• Угол изгиба: 90°
• Основание: 150 мм
• Высота: 80 мм
• Внутренний радиус: 100 мм - обеспечивает плавный переход кабелей без перегибов
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Покрытие: серый цвет, равномерное цинковое покрытие против коррозии
• Перфорация: есть на боковой стенке и в основании - для фиксации саморезами и болтами
• Огнестойкость: соответствует требованиям пожарной безопасности
• Исполнение: плавный изгиб без острых углов

Совместимость и монтаж

Угол совместим исключительно с лотками системы S5 Combitech того же размера: 150×80 мм. Крепление осуществляется через перфорированные отверстия в основании и боковой стенке. В комплект входят все необходимые соединительные пластины и крепежные элементы - не требуются дополнительные детали. Монтаж выполняется вручную: достаточно приложить угол к торцу лотка, совместить отверстия и закрутить саморезы. Благодаря плавному изгибу и точным геометрическим параметрам, сборка происходит без усилий и деформаций.

Безопасность и стандарты

Изделие соответствует нормам пожарной безопасности: материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Цинковое покрытие по методу Сендзимира гарантирует долгую устойчивость к коррозии даже в условиях повышенной влажности. Соответствует требованиям к кабельным системам для промышленного и коммерческого использования.

Преимущества

• Готовый комплект крепежа и пластин снижает время монтажа и исключает потерю деталей
• Плавный внутренний радиус 100 мм предотвращает механическое повреждение кабелей при протяжке
• Оцинковка по методу Сендзимира обеспечивает более плотное и долговечное покрытие, чем обычное холодное цинкование
• Перфорация на двух поверхностях позволяет крепить угол как к стене, так и к потолку/перекрытию
• Серый цвет и единый дизайн гармонируют с другими элементами системы S5 Combitech

Ограничения применения

Не предназначена для использования с лотками других систем или другого размера - несовместима с лотками 100 мм, 200 мм и выше. Не рекомендуется применять в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей) - хотя оцинковка устойчива, она не является химически инертной. Нельзя использовать как опору для тяжелых нагрузок - изделие рассчитано только на собственный вес и массу кабелей внутри лотка.

Примеры использования

• Подключение вертикального шахтного лотка к горизонтальному маршруту в серверной комнате
• Обход колонны или трубопровода в производственном цеху
• Формирование выхода кабельной трассы из распределительного щита вверх к потолочному уровню
• Прокладка кабелей вдоль стены с изменением направления на уровне этажа

Практические советы

• Проверьте перед монтажом, что лоток имеет точно такие же размеры - 150×80 мм - и принадлежит к серии S5 Combitech
• При установке на стену используйте анкерные болты через перфорацию в основании, особенно если трасса длинная и заполнена кабелями
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл (0,8 мм)
• Если нужен правый угол - выбирайте аналогичный артикул с пометкой “правый”
• Для больших объемов работ заказывайте сразу несколько единиц - одинаковые партии имеют минимальные допуски по форме, что важно для эстетики и герметичности трассы
