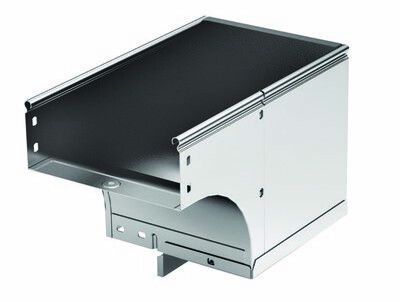

Угол CDSS 90 вертикальный внеш. переходник лев. осн.600 H50в комплекте с крепежными элементами и соединительными пласти | 37657K DKC ДКС

Угол вертикальный внешний левый 90 градусов основание 600 мм высота 50 мм в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37657k, предназначен для создания плавных поворотов кабельной трассы в системе S5 Combitech. Он обеспечивает надежную фиксацию и защиту кабелей при изменении направления трассы в вертикальной плоскости.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90 градусов в вертикальной плоскости - например, при переходе от горизонтального участка к вертикальному стояку. Подходит для установки вдоль стен, в шахтах, технологических каналах и на объектах с плотным расположением оборудования. Особенно эффективен там, где требуется минимизация механических нагрузок на кабели - например, в центрах обработки данных, промышленных цехах, энергообъектах и транспортных узлах.

Технические характеристики

• Угол изгиба: 90°
• Основание: 600 мм
• Высота профиля: 50 мм
• Внутренний радиус изгиба: 130 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Толщина материала: 0,8 мм - достаточна для жесткости при сохранении легкости
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Защитное покрытие: горячее цинкование - долгий срок службы даже во влажных средах
• Перфорация: да - на боковой стенке и в основании для удобного крепления
• Исполнение изгиба: плавный - исключает острые углы, снижает риск повреждения изоляции кабелей
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Широкодиапазонное исполнение: да - совместим с другими элементами серии S5 Combitech

Совместимость и монтаж

Угол 37657k полностью совместим с лотками серии S5 Combitech шириной 600 мм и высотой 50 мм. Монтаж выполняется без дополнительных инструментов:

• В комплект входят соединительные пластины - они обеспечивают герметичное и прочное соединение с прямыми участками лотка
• Крепежные элементы (болты, гайки, шайбы) уже включены - не требуют самостоятельного подбора
• Перфорированные стенки позволяют закрепить угол саморезами или болтами прямо к стене, потолку или несущей конструкции
• Рекомендуется использовать крепление через перфорацию в основании - так достигается максимальная устойчивость при нагрузках

Безопасность и стандарты

Изделие изготовлено из огнестойкой стали с термически стойким цинковым покрытием. Соответствует нормам пожарной безопасности для кабельных систем в зонах с повышенными требованиями к огнеупорности. Цинкование по методу Сендзимира гарантирует соответствие ГОСТ 14918 и международному стандарту EN 10346.

Преимущества

• Готовый комплект крепежа экономит время на сборке и исключает ошибки при подборе крепежных элементов
• Плавный изгиб с радиусом 130 мм защищает чувствительные кабели (например, оптоволокно, силовые многожильные провода)
• Оцинковка по методу Сендзимира обеспечивает равномерное покрытие даже на внутренних поверхностях изгиба
• Перфорация позволяет легко адаптировать положение угла под реальные условия монтажа
• Серый цвет и единый дизайн поддерживают эстетическую целостность всей трассы

Ограничения применения

• Не предназначен для использования с лотками другой ширины - например, 400 мм или 800 мм - возможны щели и потеря жесткости
• Не рекомендуется применять в условиях постоянного воздействия агрессивных химикатов (кислоты, щелочи) - хотя цинкование устойчиво, длительный контакт может вызвать коррозию
• Не является водоустойчивым решением для открытых площадок - для наружного монтажа нужны дополнительные герметизации

Примеры использования

• Подключение вертикального стояка к горизонтальному лотку в серверной комнате
• Проход кабельной трассы через этажный перекрытие в офисном здании
• Обход колонны или трубопровода в производственном цеху
• Формирование маршрута для кабелей связи в лифтовой шахте

Практические советы

• Перед монтажом проверьте, что лотки до и после угла имеют одинаковый тип и размер - расхождение в 1–2 мм допустимо, больше - потребуется выравнивание
• При использовании в местах с высокой вибрацией (станки, насосы) дополнительно затяните крепеж и используйте антивибрационные прокладки
• Не перегружайте угол сверх нормы - максимальная нагрузка рассчитана на стандартные кабельные массы; при большом количестве тяжелых кабелей увеличьте число точек крепления
• При необходимости замены - можно демонтировать угол без разрушения соседних элементов благодаря модульной системе S5 Combitech
