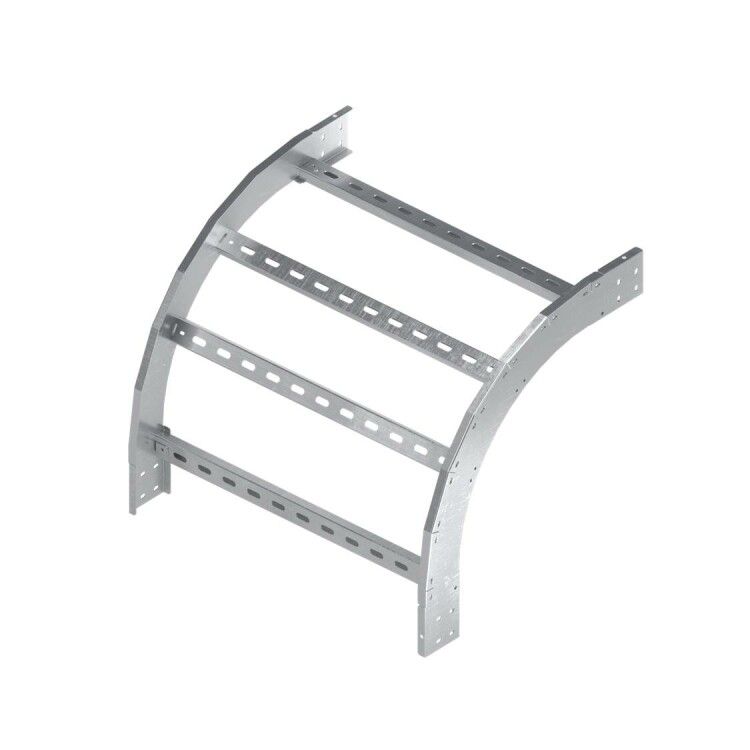

Угол вертикальный внешний 90 градусов, 50х600 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LO5360KHDZ ДКС

Угол вертикальный внешний 90 градусов, 50х600 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC - это элемент системы лестничных лотков DKC (ДКС), предназначенный для изменения направления кабельной трассы вниз под углом 90°. Артикул lo5360khdz обеспечивает совместимость с профилями серии L5 Combitech.

Назначение и область применения

Угол вертикальный внешний 90 градусов, 50х600 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для перехода между горизонтальным и вертикальным участком кабельного лотка. Применяется там, где требуется изменить траекторию трассы вниз - например, при выводе кабелей из помещений на этаж ниже, через перекрытия или в шахты. Подходит для систем с высотой борта 50 мм и шириной основания 600 мм.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Высота борта: 50 мм
• Ширина основания: 600 мм
• Внутренний радиус поворота: 300 мм
• Материал: Сталь оцинкованная
• Покрытие: Горячее цинкование - защищает от коррозии даже при механических повреждениях покрытия
• Цвет: Серый
• Тип профиля: Открытый
• Тип ступени: Перфорированный профиль - позволяет фиксировать кабели хомутиками или креплениями через отверстия
• Комплектация: Соединительные пластины и крепежные элементы входят в комплект - не требуют доп purchases

Совместимость и монтаж

Угол вертикальный внешний 90 градусов, 50х600 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами, DKC совместим только с лотками серии L5 Combitech от DKC (ДКС). Монтаж выполняется путём стыковки с прямыми участками лотка с помощью входящих в комплект соединительных пластин. Крепление осуществляется саморезами или болтами через перфорацию в стенках. Учитывайте внутренний радиус 300 мм - он определяет минимальный радиус изгиба кабелей внутри трассы.

Безопасность и стандарты

Изделие соответствует требованиям к металлическим кабельным системам для промышленного и коммерческого использования. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Нет специальных сертификатов по электробезопасности - изделие является пассивным элементом конструкции и не проводит ток.

Преимущества

• Горячее цинкование увеличивает срок службы в сравнении с холодным цинком - особенно важно в помещениях с высокой влажностью или на улице
• Встроенные соединительные пластины и крепёж исключают потерю деталей и ускоряют сборку
• Перфорированная поверхность позволяет легко фиксировать кабели без дополнительных креплений
• Радиус 300 мм обеспечивает безопасный изгиб кабелей - не нарушается целостность изоляции при прокладке

Ограничения применения

• Не применяется для лотков других серий - несовместим с L4, L6 или другими производителей
• Не предназначен для нагрузок выше нормативных - не используйте как несущую конструкцию для тяжёлых труб или оборудования
• Запрещено применять в местах с постоянным воздействием открытого пламени или температурой свыше +80C
• Внутренний радиус 300 мм ограничивает использование с жёсткими кабелями малого диаметра - проверьте минимальный радиус изгиба кабеля перед монтажом

Примеры использования

• Переход кабельной трассы с чердачного уровня на первый этаж здания
• Вывод силовых кабелей из распределительного щита в подвал
• Обустройство вертикального канала в серверной комнате для маршрутизации сетевых кабелей
• Прокладка кабелей в промышленном цехе с многоуровневыми технологическими линиями

Практические советы

• Перед установкой проверьте соответствие ширины и высоты лотка - 600×50 мм должны точно совпадать с соседними элементами
• При использовании в сыром помещении дополнительно смажьте места стыков герметиком на базе силикона - предотвращает попадание влаги
• Не затягивайте крепёж слишком сильно - это может деформировать перфорацию и нарушить контакт с кабельными хомутами
• Для удобства прокладки кабелей рекомендуется использовать направляющие ролики - снижают трение при вводе в угол
• Артикул lo5360khdz всегда заказывайте в комплекте с прямыми участками L5 Combitech - гарантирует точную совместимость
