Угол для лотка вертикальный внутренний 90град. 400х100 EKF vi90100400

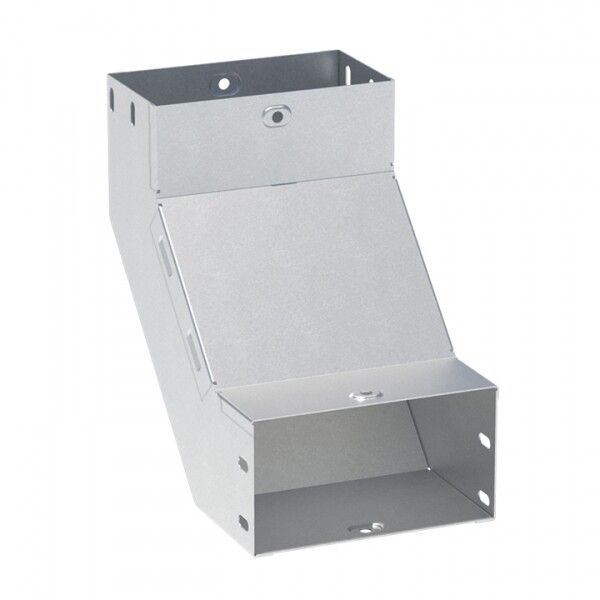

Угол 90 градусов вертикальный внутренний 100x400 мм от EKF - компонент системы EKF-Line для изменения направления кабельной трассы внутри зданий. Этот угол обеспечивает плавный переход между вертикальными участками лотков, сохраняя целостность защиты кабелей и удобство монтажа.

Назначение и область применения

Угол 90 градусов вертикальный внутренний 100x400 мм используется для соединения двух вертикальных участков кабельного лотка в местах поворота трассы - например, при проходе через этажи, в шахтах или у стен. Применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного, жилого, офисного и муниципального строительства. Подходит для установки в помещениях с нормальной влажностью и температурным режимом, соответствующим требованиям ГОСТ 15150.

Технические характеристики

• Тип: Вертикальный внутренний угол 90°
• Размеры: Высота 100 мм, ширина 400 мм - соответствует стандартному профилю лотков EKF-Line
• Материал: Сталь с толщиной 0,8 мм - обеспечивает достаточную жесткость при минимальном весе
• Конструкция: Стойкий изгиб - форма выгнута единым цельным элементом, без сварных швов
• Покрытие: Цинк-ламель - антикоррозийная защита, устойчивая к механическому воздействию
• Крышка: Да - совмещается с крышкой лотка, обеспечивая закрытую кабельную трассу
• Цвет: Серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол 90 градусов вертикальный внутренний 100x400 мм совместим исключительно с лотками серии EKF-Line того же размера (100×400 мм). Монтаж осуществляется путём фиксации к боковым стенкам лотков с помощью саморезов или болтов (не входят в комплект). Крышка устанавливается поверх угла после прокладки кабелей - она защёлкивается и плотно прилегает, не требуя дополнительных креплений. Угол не имеет разъёма - он является цельногнутым элементом, что исключает возможность расхождения соединения при нагрузках.

Безопасность и стандарты

Изделие изготовлено в соответствии с технологическими требованиями, применяемыми в рамках сертификации системы EKF-Line. Соответствует требованиям безопасности для электромонтажных систем в помещениях согласно ПУЭ и ГОСТ Р 50571.5.52. Покрытие цинк-ламель обеспечивает электроизоляцию и снижает риск коррозии, что продлевает срок службы трассы.

Преимущества

• Цельногнутая конструкция исключает ослабление прочности в месте изгиба
• Цинк-ламельное покрытие устойчиво к механическим повреждениям при монтаже и эксплуатации
• Совместимость с крышкой - позволяет полностью герметично закрывать кабельную трассу
• Стандартные размеры обеспечивают точное соответствие другим элементам EKF-Line без необходимости доработки
• Гарантия 3 года - подтверждает надёжность производства на российских мощностях

Ограничения применения

• Не предназначен для использования вне помещений - не рассчитан на постоянное воздействие осадков, УФ-излучения или экстремальных температур
• Не подходит для установки в взрывоопасных средах (Zone 1/2) - отсутствует взрывозащита
• Не допускается использование с лотками других серий или производителей - из-за различий в геометрии и толщине стенок
• Толщина стали 0,8 мм ограничивает применение в условиях высоких механических нагрузок (например, на транспортерных эстакадах с частыми ударными воздействиями)

Примеры использования

• Переход кабельной трассы с одного этажа на другой в многоэтажном офисном здании
• Запуск силового кабеля от щита на первом этаже до распределительных пунктов на втором
• Прокладка слаботочных сетей (LAN, CCTV, телефония) в шахте лифта или вентиляционной камере
• Обустройство кабельных каналов в производственных цехах с вертикальными стойками оборудования

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры лотков точно совпадали с 100×400 мм - даже небольшое отклонение затруднит сборку
• При использовании с крышкой убедитесь, что кабели не перегружают лоток - максимальная нагрузка указана в документации на лоток, а не на угол
• Не используйте этот угол как опору для тяжёлых кабельных bundles - он служит только для изменения направления, а не для несущей функции
• При работе в пыльных помещениях регулярно проверяйте состояние крышки - её плотное прилегание предотвращает попадание пыли внутрь трассы
• Артикул vi90100400 всегда указывается в спецификациях проекта - это ускоряет заказ запасных элементов при ремонте
