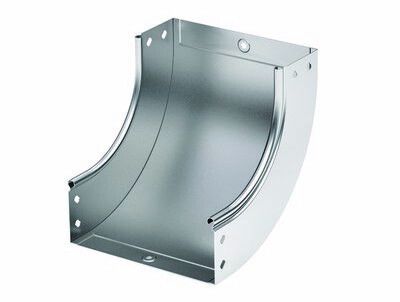

Угол CS 90 вертикальный внутр. 90° 400/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36686KHDZ DKC ДКС

Угол вертикальный внутренний 90 градусов 400/80 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный от DKC (ДКС), артикул 36686khdz, предназначен для формирования вертикальных поворотов в кабельных трассах системы S5 Combitech. Его прочная конструкция и готовый комплект крепежа обеспечивают быстрый и надёжный монтаж даже в условиях повышенной влажности.

Назначение и область применения

Этот угловой элемент используется для изменения направления кабельной трассы на 90° в вертикальной плоскости. Подходит для систем, где требуется плавный переход между горизонтальным и вертикальным участком лотка. Применяется в промышленных объектах: на заводах, в распределительных пунктах, серверных помещениях, транспорте и энергообъектах. Особенно эффективен там, где важна целостность трассы и минимизация перегибов кабелей.

Технические характеристики

• Угол изгиба: 90°
• Форма: внутренний вертикальный угол
• Размеры: ширина 400 мм, высота 80 мм
• Внутренний радиус изгиба: 115 мм - обеспечивает минимальную нагрузку на кабели при прохождении через поворот
• Толщина металла: 0,8 мм - достаточна для жёсткости и долговечности
• Материал: сталь с горячим цинкованием - антикоррозийная защита
• Цвет: серый
• Перфорация: есть на боковых стенках и в основании - для фиксации болтами и крепления к опорам
• Изгиб: плавный, без острых кромок
• Огнестойкость: соответствует требованиям - не распространяет горение
• Исполнение: в комплекте с крепежом и соединительными пластинами

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 400/80 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный - часть системы S5 Combitech. Совместим исключительно с лотками этой же серии шириной 400 мм и высотой 80 мм. Монтаж выполняется с помощью входящих в комплект соединительных пластин и самонарезающих болтов. Перфорированные зоны позволяют закрепить угол к стене, потолку или несущей конструкции. Для герметичности и механической стабильности рекомендуется использовать только оригинальные крепёжные элементы DKC.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к огнестойкости и электроустановкам. Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461, что гарантирует длительную защиту от коррозии. Угол не выделяет токсичных веществ при нагреве, безопасен для установки в замкнутых пространствах.

Преимущества

• Готовый комплект крепежа снижает время монтажа - всё нужное уже внутри
• Плавный изгиб с радиусом 115 мм предотвращает перегибы и повреждение кабелей
• Горячее цинкование даёт защиту до 30–50 лет - особенно важно во влажных и агрессивных средах
• Перфорация по всей поверхности упрощает крепление к любому типу основания
• Совместимость с серией S5 Combitech обеспечивает единый стиль и надёжные соединения

Ограничения применения

• Не для внешних поворотов - этот элемент только для внутреннего угла
• Подходит только для лотков 400×80 мм; несовместим с другими размерами
• Не рассчитан на механические удары или динамические нагрузки сверх нормы - не используйте как несущую конструкцию
• Запрещена сварка - тепло может повредить цинковое покрытие

Примеры использования

• Обход этажных перекрытий в офисных зданиях - переход с уровня пола на уровень потолка
• Прокладка силовых кабелей в производственных цехах с многоуровневыми технологическими линиями
• Создание вертикальных каналов в серверных комнатах для маршрутизации сетевых кабелей
• Монтаж в подземных коллекторах и канализационных камерах благодаря устойчивости к влаге

Практические советы

• Проверьте перед монтажом соответствие размеров лотка: ширина должна точно быть 400 мм, высота - 80 мм
• Используйте только те крепежи, которые идут в комплекте - они специально подобраны под толщину и перфорацию этого угла
• При установке в местах с возможным попаданием воды - дополнительно уплотните стыки с соседними элементами
• Не затягивайте болты слишком сильно - можно деформировать перфорированные края
• Артикул 36686khdz - всегда заказывайте с запасом на случай повреждений при перевозке
