Угол горизонтальный изменяемый 100х200мм | y100200 EKF

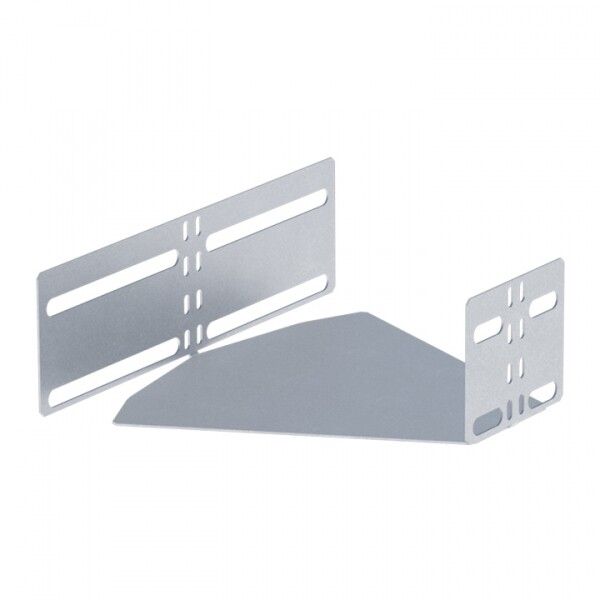

Угол горизонтальный изменяемый 100х200 мм от EKF в исполнении с оцинковкой и регулируемым углом предназначен для формирования надежных переходов между участками кабельной трассы в системе EKF-Line. Подходит для прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зданиях.

Назначение и область применения

Угол горизонтальный изменяемый 100х200 мм используется для изменения направления кабельной трассы в горизонтальной плоскости под нужным углом. Применяется там, где требуется гибкая адаптация маршрута проводки - например, вокруг колонн, оборудования или при проходе через технологические ниши. Устанавливается в составе системы EKF-Line совместно с другими элементами лотковой системы: прямыми участками, соединителями, подвесами и крышками.

Технические характеристики

• Размеры: высота 100 мм, ширина 200 мм - соответствует стандартному профилю лотков EKF-Line
• Материал: сталь с оцинковкой горячим способом - обеспечивает устойчивость к коррозии даже в условиях повышенной влажности
• Толщина стенки: 0,8 мм - достаточная для механической прочности при нагрузках от кабелей и монтажных усилий
• Тип конструкции: стойкий изгиб - сохраняет форму после установки, не деформируется при фиксации
• Угол поворота: регулируемый - можно задавать угол между 0° и 90° в процессе монтажа
• Наличие верхней крышки: да - позволяет закрывать кабели для защиты от внешних воздействий и пыли
• Исполнение: без разъема - требует крепления к другим элементам трассы болтовым соединением
• Цвет: серый - соответствует цветовой гамме всей системы EKF-Line
• Гарантия: 36 месяцев - подтверждает долговечность материалов и качества производства

Совместимость и монтаж

Угол горизонтальный изменяемый 100х200 мм полностью совместим с остальными компонентами системы EKF-Line: прямыми лотками, внутренними и внешними углами, подвесами и крышками. Монтаж выполняется с помощью самонарезающих или обычных болтов M5–M6, которые входят в комплект крепежа системы. Крышка фиксируется защелками - не требует дополнительных инструментов. Для сборки трассы необходимо предварительно выставить нужный угол поворота, затем зафиксировать угол в этом положении с помощью болтов. Нельзя использовать этот элемент как опору для тяжелых кабельных bundles свыше 40 кг/м - для таких нагрузок применяются усиленные подвесы.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Оцинкованное покрытие соответствует классу Z275 по DIN EN ISO 1461 - гарантирует защиту от коррозии в помещениях с умеренной влажностью. Элемент не содержит токсичных веществ и безопасен при работе в закрытых помещениях.

Преимущества

• Регулируемый угол снижает количество необходимых типоразмеров - один элемент заменяет до 5 фиксированных углов
• Оцинковка увеличивает срок службы в сравнении с окрашенными аналогами
• Крышка в комплекте исключает необходимость докупать её отдельно
• Производство в России - контроль качества на всех этапах, соответствие местным условиям эксплуатации

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты, не рассчитан на прямые осадки и UV-воздействие
• Запрещено применять в средах с химически активными парами (например, в кислотных цехах) - оцинковка не выдерживает агрессивную коррозию
• Не рекомендуется использовать как самостоятельную несущую конструкцию - всегда требуется крепление к стене, полу или подвесам
• При использовании с кабелями большого диаметра (>16 мм2) проверяйте свободный объем внутри лотка - возможна перегрузка

Примеры использования

• Переход кабельной трассы от потолка к стене в офисном помещении с неровной планировкой
• Обход технологического оборудования на заводе, где нельзя сместить трассу
• Формирование ответвлений от основной линии к распределительным щиткам в многоквартирном доме
• Прокладка слаботочных сетей (LAN, CCTV) в учебных корпусах с частыми изменениями интерьера

Практические советы

• Перед монтажом проверьте, что радиус изгиба не меньше минимального допустимого для используемых кабелей - особенно важен для медных жил с большим сечением
• При регулировке угла используйте уровень - точность +-2° обеспечит равномерное распределение нагрузки на крепления
• Не затягивайте болты слишком сильно - это может деформировать оцинкованную поверхность и нарушить герметичность крышки
• Для длинных трасс с несколькими углами рекомендуется чередовать фиксированные и регулируемые элементы - так легче контролировать геометрию
• При заказе убедитесь, что выбран именно вариант с крышкой - в ассортименте есть аналоги без неё
