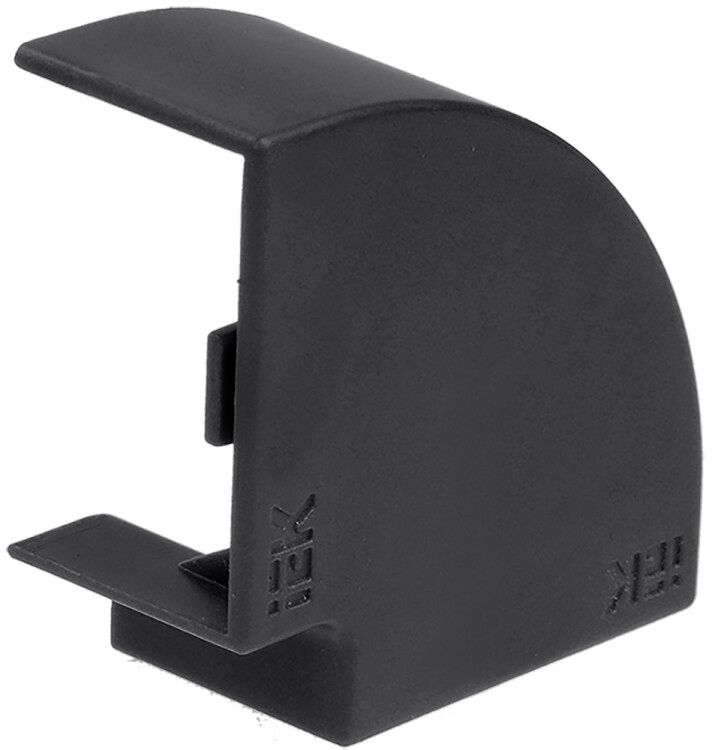

Угол для кабель-канала 90град. КМП 100х60 черн. (уп.2шт) ELECOR IEK EL-KK10D-P-100-060-K02

Угол для кабель-канала 90 град КМП 100х60 черный (комплект 2 шт) от IEK предназначен для плавного и аккуратного перехода кабель-каналов серии ELECOR под прямым углом. Комплект из двух элементов обеспечивает надежное соединение в углах трассы, сохраняя целостность проводки и внешний вид монтажа.

Назначение и область применения

Угол используется для изменения направления кабель-канала на 90 градусов - например, при проходе через стену, угол помещения или пересечении с другим оборудованием. Подходит для внутренней прокладки кабелей в офисах, производственных цехах, жилых зданиях и других объектах, где требуется скрытый и аккуратный монтаж проводки. Элемент совместим с кабель-каналами серии ELECOR и ECOLINE того же размера (100×60 мм).

Технические характеристики

• Угол поворота: 90°
• Размер канала: 100×60 мм - соответствует стандартным кабель-каналам серии ELECOR
• Материал: полистирол - прочный, не поддерживающий горение пластик
• Цвет: черный - маскирует грязь, сочетается с большинством интерьеров
• Тип крепления: защелкивание - фиксируется на кабель-канале без инструментов
• Исполнение: верхняя часть - предназначен для установки на верхнюю крышку кабель-канала
• Комплектация: 2 штуки - хватает для одного поворота

Совместимость и монтаж

Угол для кабель-канала 90 град КМП 100х60 черный (комплект 2 шт) совместим только с кабель-каналами серии ELECOR и ECOLINE с аналогичными габаритами (100×60 мм). Установка происходит путём защелкивания: достаточно совместить выступы на угле с пазами на конце канала и плотно прижать до щелчка. Нет необходимости сверлить или использовать саморезы. Для правильной сборки проверьте, что торец кабель-канала ровный и не деформирован.

Преимущества

• Не требует дополнительных крепежей - экономит время при монтаже
• Гладкая поверхность снижает риск повреждения изоляции кабелей при протяжке
• Стойкий к механическим нагрузкам материал - выдерживает давление при закрывании крышки
• Чёрный цвет не бросается в глаза и хорошо сочетается с другими элементами системы
• Два элемента в комплекте - позволяют собрать один полноценный поворот без доплат

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на УФ-излучение и экстремальные температуры
• Не подходит для кабель-каналов других серий или размеров - даже небольшое расхождение в ширине/высоте препятствует защелкиванию
• Не рекомендуется применять в местах с постоянным воздействием воды или высокой влажностью - полистирол не имеет защиты IP
• Не следует использовать в качестве опоры для тяжелых кабелей - он служит только для направления, а не для несущей функции

Примеры использования

• Переход кабель-канала с потолка на вертикальную стену в офисном помещении
• Обход угла при прокладке проводки вдоль стены в квартире
• Соединение горизонтального и вертикального участка трассы на производственной линии
• Заключение трассы в углу шкафа управления

Практические советы

• Перед монтажом убедитесь, что кабель-каналы точно подходят по размеру - 100×60 мм - и принадлежат серии ELECOR или ECOLINE
• Если канал был отрезан неровно, подправьте край ножом или наждаком - иначе защелка не сработает
• Не используйте силу при установке - если деталь не защелкивается, проверьте соответствие размеров, а не ломайте её
• Для удобства можно собрать весь поворот заранее на столе, затем смонтировать готовую секцию
• Храните запасные углы - они легко теряются, а замена требует покупки нового комплекта
