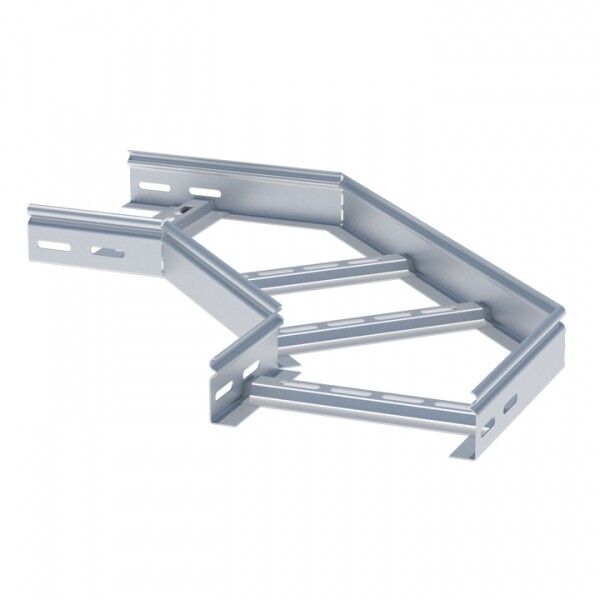

Угол для лестничного кабельного лотка EKF-Line PROxima 90° 50x200 мм EKF glt9050200

Угол горизонтальный лестничный 90 град. 50x200мм от EKF - элемент системы кабельных трасс, предназначенный для поворота лестничного лотка под прямым углом. Артикул glt9050200 обеспечивает надёжное соединение участков трассы с сохранением целостности проводки, особенно в местах смены направления вдоль стен или перекрытий.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90 градусов в горизонтальной плоскости. Применяется в системах с лестничными лотками шириной 200 мм и высотой 50 мм. Подходит для прокладки силовых, слаботочных и управляющих кабелей в промышленных зонах, офисах, жилых комплексах, на транспорте и в энергообъектах. Особенно эффективен там, где требуется компактная смена направления трассы без использования нескольких прямых участков.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры лотка: 200 мм (ширина) × 50 мм (высота)
• Материал: сталь с цинковым покрытием - защищает от коррозии
• Толщина металла: 0,8 мм - достаточна для механической прочности при нагрузках
• Тип профиля: перфорированный - позволяет фиксировать кабели хомутиками и крепить кронштейны
• Тип бокового профиля: открытый - удобен для визуального контроля и быстрого обслуживания
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждений
• Цвет: светло-серый - соответствует цветовой гамме серий EKF-Line
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость дополнительных болтовых соединений
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол совместим с лестничными лотками EKF-Line того же размера (200×50 мм). Интегрированный соединительный разъём позволяет легко закрепить его к прямым участкам лотка без сверления или дополнительных крепёжных деталей - достаточно совместить замки и зафиксировать щелчком. Монтаж выполняется вручную: выравнивают положение, плотно соединяют и проверяют герметичность контакта. Для усиления можно использовать саморезы через перфорацию, если требуется повышенная жёсткость.

Безопасность и стандарты

Изделие соответствует требованиям к кабельным системам для промышленного использования. Цинковое покрытие обеспечивает антикоррозийную защиту в помещениях с нормальной влажностью. Наличие внутреннего радиуса 300 мм гарантирует соблюдение минимальных допустимых радиусов изгиба для большинства типов кабелей, что снижает риск повреждения изоляции.

Преимущества

• Интегрированный разъём - экономит время на сборке и исключает потерю крепёжа
• Цинкование - продлевает срок службы даже в условиях повышенной влажности
• Перфорация - даёт возможность дополнительно фиксировать кабели и крепить оборудование
• Открытый профиль - упрощает осмотр и модификацию трассы без демонтажа
• Совместимость с серией EKF-Line - позволяет строить единые, стандартизированные трассы

Ограничения применения

• Не предназначен для установки вне помещений без дополнительной защиты - цинк не обеспечивает полноценную защиту от атмосферных воздействий
• Не рекомендован для использования в средах с агрессивными химическими веществами
• Подходит только для лотков шириной 200 мм и высотой 50 мм - несовместим с другими размерами
• Не является элементом для вертикального поворота - для этого нужны специализированные шарнирные углы

Примеры использования

• Поворот трассы вдоль стены в распределительном щите
• Смена направления кабельной трассы между этажами в многоквартирном доме
• Обход колонн или трубопроводов в производственных цехах
• Формирование ответвлений от основной трассы в серверных комнатах

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 300 мм соответствовал минимальному радиусу изгиба ваших кабелей - особенно важны для оптоволокна и многожильных проводов
• Если трасса будет нагружена большим числом кабелей, используйте дополнительные крепления через перфорацию
• При использовании в сырых помещениях (например, подвалы) регулярно проверяйте состояние цинкового покрытия
• Не применяйте этот угол вместо вертикального переходника - для движения вверх/вниз требуются другие модели
• Артикул glt9050200 - идеально сочетается с прямыми лотками EKF-Line того же размера; все элементы системы имеют одинаковое покрытие и цвет
