Угол вертикальный внешний L 80х150 мм с разворотом трассы на 90 град "ПЛЮС" | VLPDplus90-80-150-L КМ-профиль PL3758

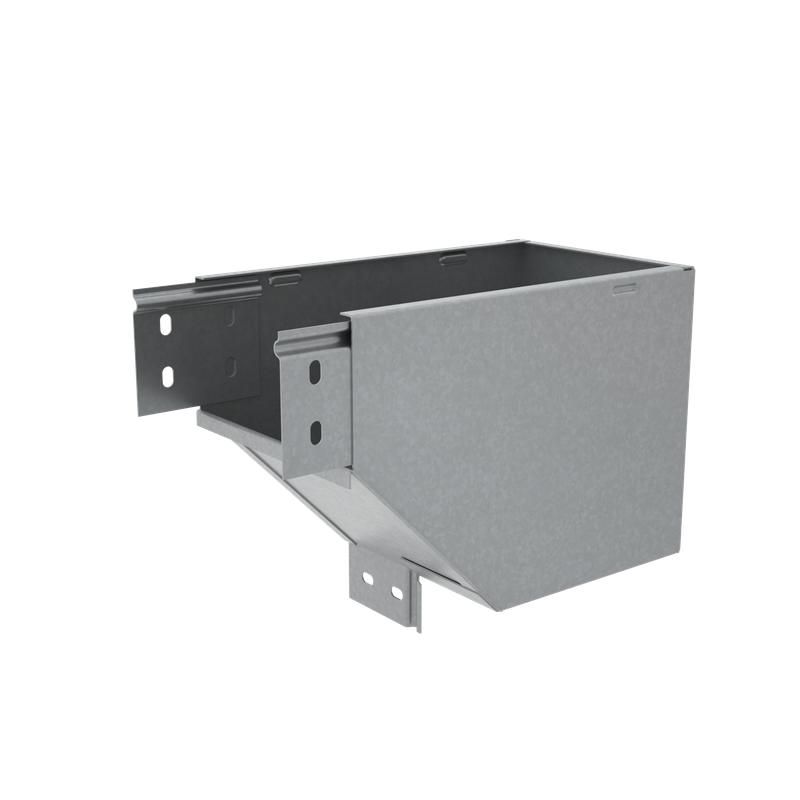

Угол вертикальный внешний левый с разворотом трассы на 90 градусов 150х80 мм сталь 1 мм КМ-профиль предназначен для изменения направления кабельной трассы в вертикальной плоскости, обеспечивая безопасную прокладку кабелей в жестких условиях монтажа. Бренд КМ-профиль реализует этот элемент как часть системы металлических лотков, совместимую с другими компонентами серии.

Назначение и область применения

Элемент применяется для поворота кабельной трассы на 90° влево, когда необходимо изменить направление прохода проводов и кабелей без создания острых перегибов. Подходит для установки в шахтах, технологических каналах, электрощитовых помещениях и других закрытых зонах. Применяется исключительно с металлическими лотками той же серии - шириной 150 мм и высотой борта 80 мм. Устройство защищает кабели от механических повреждений при прокладке и позволяет сохранить целостность трассы даже при плотном заполнении.

Технические характеристики

• Угол поворота: 90° - фиксированный угол, обеспечивающий четкое изменение направления трассы;
• Размеры: 150×80 мм - соответствуют стандартным лоткам серии; внутренний радиус изгиба - 100 мм, что снижает риск деформации кабелей;
• Толщина материала: 1 мм - достаточна для жесткости при минимальном весе;
• Материал: оцинкованная сталь по методу Сендзимира - равномерное цинковое покрытие против коррозии;
• Конструктивное исполнение: жесткий изгиб - изделие не требует сборки, готово к монтажу;
• Исполнение: с интегрированным соединителем - упрощает стыковку с соседними участками трассы;
• Огнестойкость: да - материал не распространяет горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - классический цвет оцинкованного металла, не требует окраски;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к работе в помещениях с нормальным, умеренным и холодным климатом, в том числе с контролируемой влажностью.

Совместимость и монтаж

Угол вертикальный внешний левый с разворотом трассы на 90 градусов 150х80 мм сталь 1 мм КМ-профиль совместим только с лотками того же формата - 150 мм шириной и 80 мм глубиной. Монтаж выполняется путём стыковки с прямыми участками трассы через интегрированный соединитель. Для надёжного крепления используют болты M6 или саморезы с пружинными шайбами, предусмотренные конструкцией. Направление изгиба - левое, поэтому при проектной прокладке важно соблюдать ориентацию элемента. Не сочетается с пластиковыми или алюминиевыми лотками.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет заявленную огнестойкость. Цинкование по методу Сендзимира гарантирует долговечность покрытия и соответствие нормам corrosion resistance для электрооборудования. Сертификаты на продукцию доступны у производителя КМ-профиль.

Преимущества

• Готовый к монтажу элемент без необходимости гнуть или сваривать - экономит время и трудозатраты;
• Жесткая форма исключает сползание кабелей при вертикальной прокладке;
• Оцинковка по Сендзимиру обеспечивает срок службы до 25 лет в сухих и умеренно влажных условиях;
• Интегрированный соединитель минимизирует щели между секциями, снижая риск попадания пыли и мусора;
• Поддерживается система крышек PLUS - можно дополнительно герметизировать трассу.

Ограничения применения

• Не предназначена для наружной установки - особенно в условиях повышенной влажности, солевых выбросов или химически активной среды;
• Запрещён контакт с агрессивными жидкостями (кислоты, щёлочи, растворители);
• Не использовать там, где возможны ударные нагрузки или частые вибрации - элемент не рассчитан на динамические воздействия;
• Не совместим с лотками другой ширины или глубины - даже небольшое расхождение вызывает неплотное соединение.

Примеры использования

• Переход кабельной трассы с горизонтального уровня на вертикальный в серверной комнате;
• Обводка трубопровода или колонны в распределительном щите;
• Прокладка силовых кабелей в многоквартирном доме - переход между этажами через шахту;
• Монтаж в промышленных цехах с системами автоматизации, где требуется точное следование маршрута трассы.

Практические советы

• Перед монтажом проверьте, чтобы все смежные лотки имели точно такие же размеры - 150×80 мм. Расхождение более чем +-1 мм затруднит соединение;
• Для лучшей герметичности используйте крышку серии “PLUS” - она полностью закроет верхнюю часть угла и предотвратит попадание пыли;
• При групповой прокладке нескольких углов - выстраивайте последовательность заранее, чтобы избежать перекручивания трассы;
• Не забывайте оставлять свободный радиус внутри угла - он составляет 100 мм, значит, максимальный диаметр кабеля с оболочкой не должен превышать ~40–45 мм;
• Артикулы vlpdplus90-80-150-l, pl3758 и vlpdplus90*80*150-l - это один и тот же товар. Все три номера указывают на оригинал КМ-профиля.
