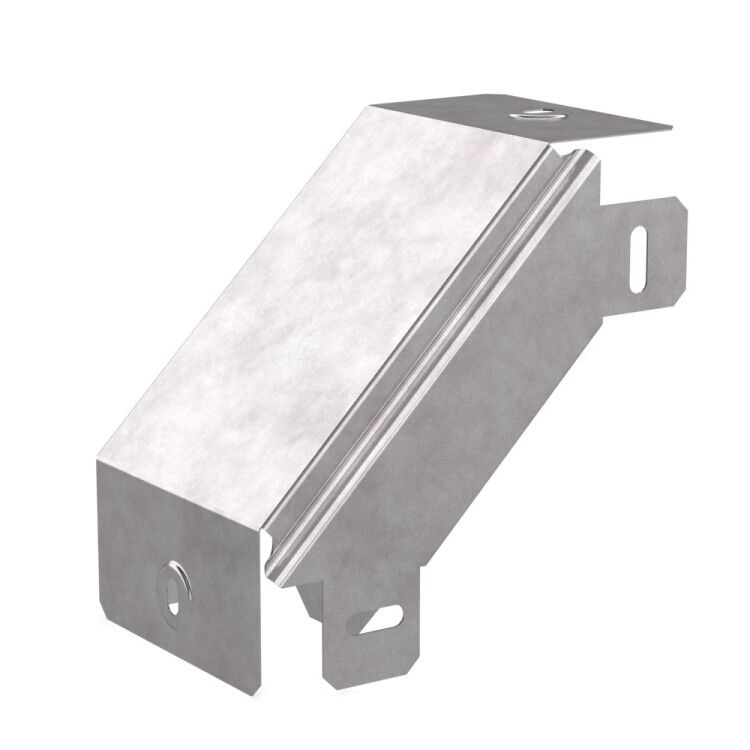

Угол вертикальный внешний 90 градусов с крышкой Стандарт 150х80 от ПРОМРУКАВ (артикул pr16.0546) - это надёжный элемент для изменения направления кабельной трассы в вертикальной плоскости, совместимый с перфорированными и глухими лотками. Изделие выполнено из оцинкованной стали с усиленной конструкцией и обеспечивает безопасную прокладку проводов в помещениях и под навесом.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 150х80 используется для поворота кабельных трасс на 90° вниз - например, при переходе от горизонтального лотка к вертикальному стояку. Подходит для установки в электроустановках, на производствах, в системах автоматизации, где требуется организованная прокладка силовых и слаботочных кабелей. Крышка защищает кабели от механических воздействий, пыли и влаги, сохраняя целостность трассы.

Технические характеристики

• Угол изгиба: 90°, направлен вертикально вниз
• Габариты: ширина 150 мм, высота 80 мм
• Внутренний радиус изгиба: 75 мм - позволяет прокладывать кабели с минимальными изгибами без повреждений
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,7 мм - обеспечивает жёсткость и долговечность
• Покрытие: оцинкованное, толщиной 10–22 мкм - устойчиво к коррозии
• Исполнение: без соединителя, с крышкой
• Цвет: серый
• Усиленное исполнение: да - повышенная прочность при нагрузках
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - работает при температурах от –80C до +150C

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 150х80 совместим с лотками шириной до 150 мм и высотой до 80 мм. Монтируется на болты или заклёпки к фланцам перфорированного или глухого лотка. Крышка крепится на защёлки - её можно легко снять для осмотра или замены кабелей. Для герметичности соединений рекомендуется использовать уплотнители, если среда требует защиты от влаги.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Цинковое покрытие по методу Сендзимира гарантирует долговременную защиту от коррозии даже при колебаниях температуры. Климатическое исполнение УХЛ2 допускает применение в условиях повышенной влажности и перепадов температур, характерных для промышленных зон.

Преимущества

• Усиленная конструкция снижает риск деформации при монтаже и эксплуатации
• Крышка предотвращает выпадение кабелей и защищает от внешних воздействий
• Оцинкование по Сендзимиру обеспечивает равномерное и плотное покрытие - выше качества обычного гальванического цинка
• Не требует дополнительной антикоррозийной обработки после монтажа
• Поддерживает работу в экстремальных температурных режимах - от –80C до +150C

Ограничения применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 150х80 не предназначен для прямого погружения в воду или постоянной работы в агрессивных химических средах. Несмотря на огнестойкость, он не является противопожарной преградой - для проходов через огнеупорные перегородки необходимо применять специальные огнезащитные устройства. Также не следует использовать в местах с частыми ударными нагрузками без дополнительной фиксации.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Спуск кабелей от распределительного щита к нижнему уровню оборудования
• Прокладка сигнальных кабелей в автоматизированных системах управления под навесом
• Обустройство трассы в холодильном модуле или на открытых площадках с перепадами температур

Практические советы

• При выборе учитывайте внутренний радиус 75 мм - он определяет минимальный радиус изгиба кабелей. Не используйте кабели с большим радиусом изгиба, чем указано.
• Фиксируйте угол к лотку минимум в двух точках - особенно при длинных участках трассы.
• Если монтаж выполняется в сыром месте, проверьте герметичность соединения крышки; при необходимости добавьте силиконовый уплотнитель.
• При использовании с перфорированным лотком убедитесь, что отверстия совпадают по шагу - это упрощает крепление.
• Запрещается сваривать этот угол - оцинкованное покрытие при нагреве выделяет токсичные пары.
