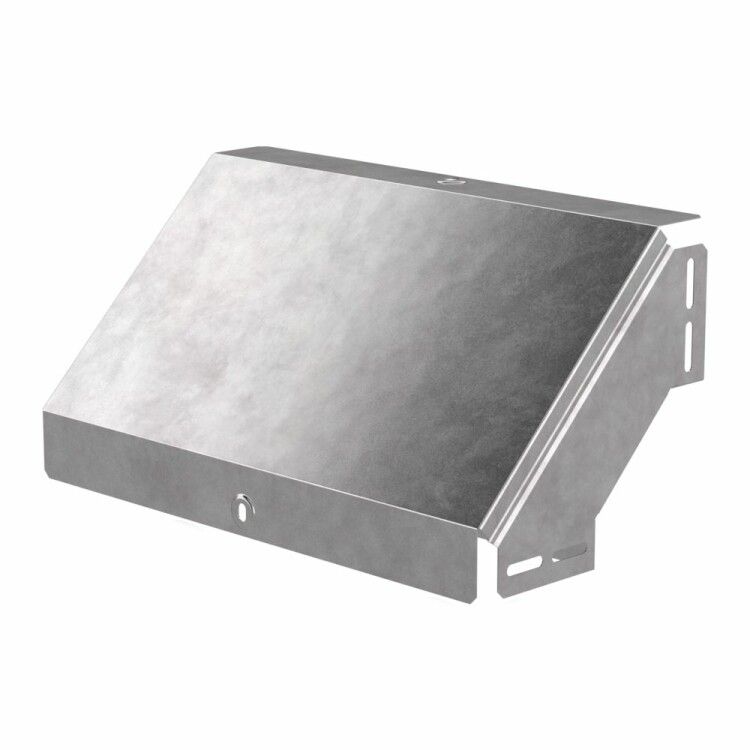

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х80 Промрукав - это металлический переходник для изменения направления кабельной трассы под прямым углом, предназначенный для открытой установки в промышленных условиях. Изделие выполнено из оцинкованной стали по методу Сендзимира, имеет герметичную крышку и рассчитано на широкий диапазон температур. Артикул pr16.0584 соответствует серии продуктов Промрукав, ориентированной на надежную защиту кабелей в сложных средах.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х80 Промрукав используется для изменения направления кабельных трасс на 90° - например, при переходе от горизонтального лотка к вертикальному стояку. Подходит для установки с перфорированными и глухими лотками. Область применения - промышленные объекты: заводы, энергообъекты, транспортные терминалы, где требуется защищенная прокладка силовых и управляющих кабелей. Устройство применяется исключительно в открытых системах, не для закладных или скрытых конструкций.

Технические характеристики

• Форма: Вертикальный внешний угол 90°
• Габариты: ширина 400 мм, высота 80 мм
• Внутренний радиус: 75 мм - обеспечивает безопасный изгиб кабелей без повреждений
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - достаточна для механической прочности при открытой установке
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Крышка: есть, фиксируется без инструментов, защищает от пыли и механических воздействий
• Температурный режим: от –80 C до +150 C - работает в экстремальных климатических зонах
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при контакте с пламенем
• Исполнение: без соединительных разъёмов - требует дополнительных элементов для стыковки с другими участками трассы
• Цвет: серый
• Норматив: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х80 Промрукав совместим с лотками того же типа и размера - с шириной 400 мм и аналогичной высотой профиля. Монтаж осуществляется открытым способом: крепится к опорным конструкциям с помощью болтов или хомутов через предварительно подготовленные отверстия. Для герметизации стыков с другими элементами трассы рекомендуется использовать уплотнители или специальные переходники. Отсутствие встроенного соединительного разъёма требует дополнительного подбора фланцев или муфт.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость подтверждает возможность использования в помещениях с повышенными требованиями к пожарной безопасности. Цинковое покрытие по методу Сендзимира обеспечивает долговечную антикоррозийную защиту даже при постоянном воздействии влаги и агрессивных паров. Климатическое исполнение УХЛ2 позволяет применять угол в неотапливаемых помещениях и под навесом, но не в условиях постоянного прямого контакта с осадками или подводной эксплуатацией.

Преимущества

• Высокая механическая прочность благодаря толщине стали 0,8 мм и технологии производства
• Защита от коррозии за счёт однородного цинкового покрытия, нанесённого до формовки - срок службы выше, чем у после-оцинкованных аналогов
• Крышка легко открывается и закрывается - удобно для обслуживания и проверки кабелей
• Работает в широком температурном диапазоне - подходит для холодильных камер и печных участков
• Не выделяет токсичных веществ при нагреве - безопасно вблизи людей и оборудования

Ограничения применения

• Не предназначен для скрытой прокладки - только открытые системы
• Не имеет встроенных соединителей - требует доп. элементов для сборки трассы
• Не следует использовать в условиях постоянного погружения в воду или под давлением жидкости - IP-класс не указан, значит, защита не герметична
• Подходит только для лотков шириной 400 мм; несовместим с более узкими или широкими моделями
• Запрещена установка в местах с частыми ударными нагрузками без дополнительной защиты

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе по производству пластмасс
• Спуск кабелей от потолочных маршрутов к полу в распределительной подстанции
• Обход препятствий (колонн, труб) в автоматизированных линиях на заводе
• Прокладка сигнальных кабелей в холодильных камерах с температурой ниже –60 C

Практические советы

• При выборе убедитесь, что внутренний радиус 75 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации проводов
• Для длительной эксплуатации в агрессивной среде (например, в химцехах) дополнительно смажьте кромки крышки противокоррозийной смазкой
• При монтаже используйте антивибрационные прокладки между уголком и конструкцией - снижает риск усталостного разрушения
• Не затягивайте крепления слишком сильно - тонкая сталь (0,8 мм) может деформироваться
• Проверяйте соответствие артикула pr16.0584 с заказом - продукт из серии Промрукав часто путают с менее прочными аналогами других брендов
