Угол вертикальный внешний 90 градусов Стандарт HDZ 400х100 | PR16.1605 Промрукав Строитель

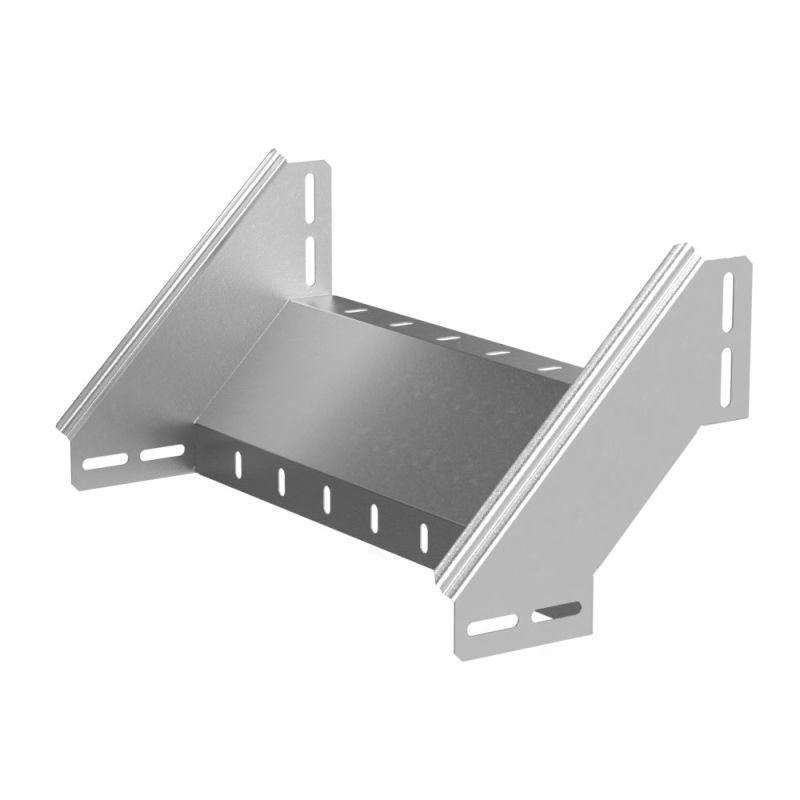

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 400х100 Промрукав - это элемент системы кабельной трассы, предназначенный для изменения направления кабельных путей на 90° в вертикальной плоскости. Изделие из оцинкованной стали с горячим цинком обеспечивает долговечность даже в агрессивных условиях, а совместимость с лотками серии «Стандарт» делает его универсальным решением для промышленных объектов. Артикул pr16.1605 соответствует требованиям к надежному монтажу в сложных средах.

Назначение и область применения

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 400х100 Промрукав используется для перехода кабельных трасс с горизонтального участка на вертикальный - например, при спуске кабелей с этажа на этаж, через перекрытия или вдоль колонн. Подходит для установки как с глухими, так и с перфорированными лотками серии «Стандарт». Применяется в промышленных зонах, на заводах, в энергообъектах, транспортных терминалах и на открытых площадках.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Размеры: ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели без перегибов
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузке
• Покрытие: Горячий цинк (HDZ) - по ГОСТ 9.307, защищает от коррозии даже при повышенной влажности
• Цвет: Серый
• Исполнение: Без соединительного разъема - требует самостоятельного крепления к лоткам
• Огнестойкость: Да - не поддерживает горение, сохраняет целостность при температурном воздействии
• Подходит для больших расстояний: Да - конструкция рассчитана на длительную эксплуатацию при значительных пролетах

Совместимость и монтаж

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 400х100 Промрукав совместим исключительно с лотками серии «Стандарт». Для монтажа требуется фиксация болтами или заклепками к боковым стенкам лотков. Соединение выполняется по кромкам - внутренний радиус 75 мм обеспечивает плавный переход для кабелей. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация трассы.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 9.307 для защиты от коррозии. Материал не распространяет горение, что соответствует нормам пожарной безопасности для промышленных объектов. Отсутствие острых кромок снижает риск повреждения изоляции кабелей при прокладке.

Преимущества

• Защита от коррозии благодаря горячему цинкованию - срок службы до 25 лет в агрессивной среде
• Высокая жесткость конструкции - выдерживает вес заполненного лотка без деформаций
• Огнестойкость - не требует дополнительной огнезащиты в помещениях категории А и Б
• Совместимость с широким спектром лотков серии «Стандарт» - упрощает модульную сборку
• Устойчивость к перепадам температур - работает при температурах от –40C до +60C

Ограничения применения

• Не предназначен для использования с лотками других серий - несовместим с продукцией других производителей
• Требует обязательного крепления к основанию; самонесущая установка невозможна
• Отсутствие крышки в комплекте - при необходимости герметизации следует использовать отдельные элементы
• Не рекомендован для частого контакта с химически активными жидкостями (например, кислотами, щелочами) - хотя цинк устойчив, длительный контакт может вызвать эрозию покрытия

Примеры использования

• Переход кабельной трассы с потолка на пол в производственном цехе
• Спуск силовых кабелей от распределительного щита на второй уровень
• Обход колонн и трубопроводов в машинных залах
• Прокладка кабелей в наружных кабельных каналах на промплощадках
• Системы автоматизации на конвейерах с вертикальными перемещениями

Практические советы

• При выборе учитывайте посадочные размеры лотка - ширина 400 мм и высота 100 мм должны точно совпадать с вашим лотком
• Для удобства монтажа используйте предварительно просверленные отверстия в лотках - это снизит время сборки
• Если трасса проходит в местах с высокой влажностью или возможным попаданием воды, проверьте качество герметизации стыков - угол не имеет встроенной защиты
• При использовании в системах с большим числом кабелей следите, чтобы суммарный диаметр не превышал 70% объема внутреннего пространства угла - иначе возникнет перегрев
• Запаситесь крепежом: для этого угла обычно используют болты M6 или заклепки 4–5 мм
