Угол для лотка вертикальный внешний 90град. 300х100 1мм EKF vo90100300-1

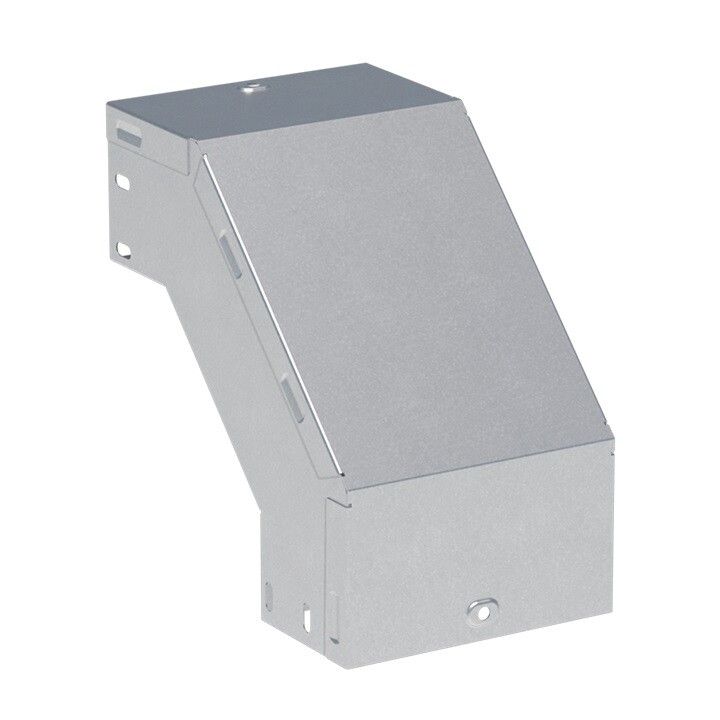

Угол для кабельного лотка вертикальный внешний 90 градусов 300х100 1 мм от EKF - компонент системы EKF-Line, предназначенный для изменения направления кабельной трассы вниз под углом 90°. Применяется в промышленных, коммерческих и жилых зданиях для защиты и организации проводов в местах перехода между этажами или вертикальными участками.

Назначение и область применения

Этот угол используется для плавного перехода кабельного лотка с горизонтальной плоскости на вертикальную, направленную вниз. Подходит для прокладки силовых, слаботочных и телекоммуникационных кабелей. Устанавливается внутри помещений и на защищённых участках снаружи - например, в шахтах лифтов, технических коридорах, на фасадах зданий с кронштейнами. Не предназначен для открытого монтажа в условиях постоянного воздействия осадков или механических ударов.

Технические характеристики

• Угол поворота: 90° - обеспечивает резкий вертикальный спуск
• Тип: Вертикально ниспадающий (внешний) - формирует наружный изгиб, не сужает внутреннее пространство
• Размеры: 300 мм (ширина) × 100 мм (высота) - совместим с лотками такого же профиля
• Толщина материала: 1 мм - достаточная жесткость для нагрузок до 50 кг/м²
• Материал: Сталь с оцинковкой по методу Сендзимира - высокая коррозионная стойкость, равномерное покрытие
• Покрытие: Серый цвет, матовая поверхность - не требует окраски, легко сочетается с другими элементами EKF-Line
• Наличие верхней крышки: Да - предотвращает попадание пыли и мусора, упрощает закрепление
• Исполнение: Без соединительного разъёма - монтируется путём стыковки с лотком через болты или саморезы
• Гарантия: 36 месяцев - соответствует требованиям ГОСТ Р 50571 и ISO 9001

Совместимость и монтаж

Угол совместим с любыми лотками EKF-Line шириной 300 мм и высотой 100 мм. Для установки требуется стыковка с прямым участком лотка - крепление выполняется саморезами 4×16 мм или болтами M6 через предварительно просверленные отверстия. Крышка крепится на защёлки, её можно демонтировать без инструментов для обслуживания кабелей. Монтаж возможен на стену, потолок или кронштейны. Не используйте сварку - она нарушает цинковое покрытие и снижает долговечность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем. Оцинковка по методу Сендзимира гарантирует соответствие классу corrosion resistance C3-C4 по EN 12328. Нагрузка на конструкцию не должна превышать допустимую для лотка 300×100 мм - проверьте расчётную нагрузку на опоры перед монтажом.

Преимущества

• Оцинковка по методу Сендзимира - более плотное и однородное покрытие, чем обычное холодное цинкование
• Жёсткая конструкция с сохранением внутреннего сечения - не сдавливает кабели при изгибе
• Крышка в комплекте - исключает необходимость докупать её отдельно
• Произведено в России - совместимость с остальными элементами EKF-Line гарантирована
• Не требует специальных инструментов для сборки - работает с базовым набором монтажника

Ограничения применения

• Не применяется в помещениях с повышенной химической агрессивностью (например, химзаводы, кислотные производства)
• Не рекомендуется для монтажа вне помещений без дополнительной защиты от дождя и снега
• Запрещено использовать в качестве несущего элемента - только как часть кабельной трассы
• Не подходит для кабелей с наружным диаметром более 80% от высоты лотка (более 80 мм)

Примеры использования

• Переход с потолочного лотка на вертикальный стояк в офисном здании
• Спуск кабелей от распределительного щита на втором этаже к оборудованию на первом
• Обустройство трассы в техническом коридоре многоквартирного дома
• Подключение оборудования на производстве - станки, конвейеры, автоматические линии

Практические советы

• Проверьте посадочные размеры лотка перед заказом - ширина 300 мм и высота 100 мм должны точно совпадать
• При использовании нескольких углов подряд - учитывайте суммарную нагрузку на крепления
• Если нужна герметичность - дополнительно уплотните стыки силиконовым составом, не содержащим кислот
• Для частого доступа к кабелям выбирайте модели с быстросъёмной крышкой - эта модель подходит
• Не забудьте предусмотреть свободный радиус изгиба кабелей - минимальный радиус для медных кабелей - 10×диаметр кабеля
