Угол для лотка вертикальный внешний 90град. 500х100 1мм EKF vo90100500-1

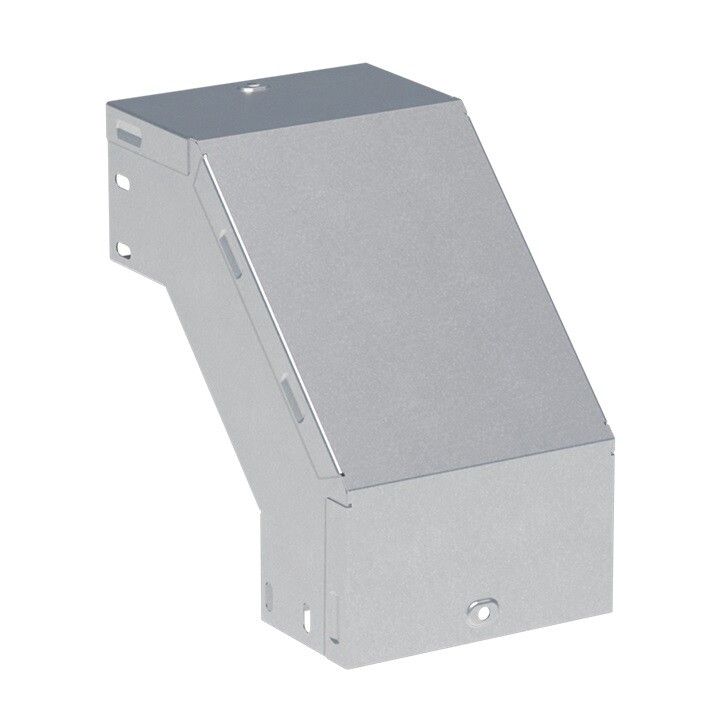

Угол для кабельного лотка вертикальный внешний 90 градусов 500х100 1 мм от EKF - компонент системы EKF-Line, предназначенный для изменения направления кабельной трассы вниз по вертикали. Применяется в промышленных, коммерческих и жилых зданиях для защиты и организации проводов в местах перехода между этажами или уровнями.

Назначение и область применения

Этот угол используется для создания вертикального спуска кабельной трассы с сохранением целостности и доступа к кабелям. Подходит для прокладки силовых, слаботочных и телекоммуникационных сетей. Устанавливается там, где необходимо изменить направление лотка с горизонтального на вертикальное - например, при проходе через перекрытия, в шахтах лифтов, за фальшпотолками или вдоль стен.

Технические характеристики

• Угол поворота: 90° - обеспечивает резкий вертикальный спуск;
• Тип угла: вертикально ниспадающий (внешний) - формирует наружный изгиб, подходящий для нижнего выхода;
• Размеры: высота 100 мм, ширина 500 мм - совместим с лотками такого же сечения;
• Толщина материала: 1 мм - достаточная жесткость для нагрузок при прокладке кабелей;
• Материал: сталь с оцинковкой по методу Сендзимира - устойчивость к коррозии, долгий срок службы;
• Покрытие: серый цвет - соответствует стандартному оформлению системы EKF-Line;
• Наличие верхней крышки: да - предотвращает попадание пыли, воды и сторонних предметов;
• Модель: без соединительного разъема - требует самостоятельного крепления к смежным участкам лотка;
• Гарантия: 36 месяцев - подтверждает надежность производства.

Совместимость и монтаж

Угол совместим с другими элементами системы EKF-Line того же сечения - 500×100 мм. Для установки требуется закрепить его к горизонтальному лотку сверху и к вертикальному - снизу с помощью саморезов или болтов. Крышка крепится на защелках, её можно снимать без инструментов для обслуживания. Отсутствие заводских соединителей требует точного выравнивания и плотного прилегания к соседним деталям. Монтаж выполняется на несущих конструкциях: бетон, металл, кирпич - с использованием кронштейнов или подвесов.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Наличие крышки исключает случайный контакт с проводами и защищает от механических воздействий. Соответствует классу защиты IP40 (защита от твердых частиц >1 мм), что достаточно для внутренних помещений.

Преимущества

• Оцинковка по методу Сендзимира гарантирует равномерное и прочное покрытие - даже на кромках и изгибах;
• Жесткая конструкция с “стойким изгибом” не деформируется под весом кабелей;
• Крышка легко открывается - удобно для проверки, замены или добавления проводов;
• Производство в России - контроль качества и соответствие локальным условиям эксплуатации;
• Совместимость с широким спектром аксессуаров EKF-Line - возможность сборки сложных маршрутов.

Ограничения применения

• Не предназначен для наружной установки - не имеет повышенной степени защиты (IP65+);
• Не рассчитан на постоянное погружение в воду или высокую влажность (например, в сырых цехах без вентиляции);
• Толщина 1 мм допускает использование только в условиях средней механической нагрузки - не подходит для тяжелых кабельных массивов более 80–100 кг на метр;
• Отсутствие соединительного разъема требует дополнительного времени на монтаж и точную подгонку.

Примеры использования

• Переход кабелей с чердачного помещения на первый этаж в офисном здании;
• Спуск силовой трассы от распределительного щита на втором уровне к оборудованию на первом;
• Прокладка слаботочных линий (LAN, CCTV) в многоквартирном доме через технологические шахты;
• Обустройство кабельных путей в производственных цехах с многоуровневыми станками.

Практические советы

• Проверьте посадочные размеры перед заказом - угол точно соответствует лотку 500×100 мм; другие размеры не совместимы;
• При монтаже используйте антивибрационные прокладки, если лоток крепится к вибрирующим конструкциям;
• Не забудьте оставить свободный радиус изгиба для кабелей внутри - минимальный радиус не менее 10×диаметр самого крупного провода;
• Для частого обслуживания выбирайте модели с легкосъёмными крышками - этот угол ими оснащен;
• При необходимости удлинения трассы - используйте прямые участки EKF-Line до и после угла, чтобы избежать перегрузки на изгиб.
