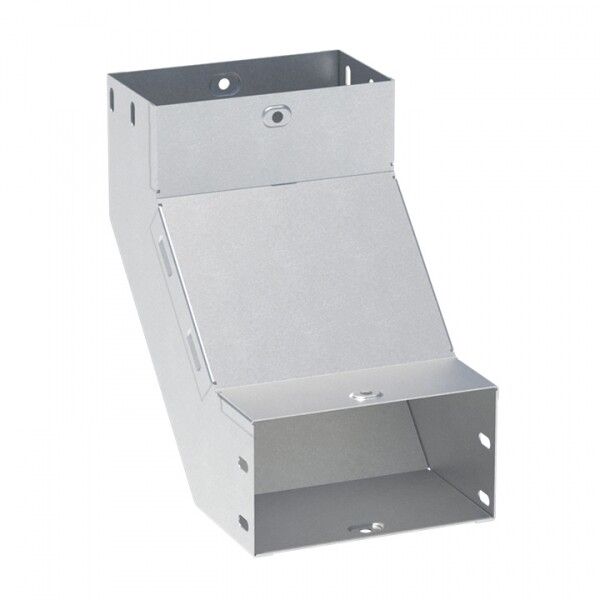

Угол для лотка вертикальный внутренний 90град. 150х100 EKF vi90100150

Угол 90 градусов вертикальный внутренний 100x150 мм от EKF - компонент системы EKF-Line для изменения направления кабельной трассы внутри помещения. Подходит для сборки вертикальных участков кабельных лотков с крышкой, обеспечивает надежную фиксацию проводов и кабелей при переходе между стенами.

Назначение и область применения

Этот угол используется для поворота кабельной трассы под углом 90° внутри помещений, когда необходимо изменить направление лотка с горизонтального на вертикальное или между двумя вертикальными плоскостями. Применяется в составе системы EKF-Line для прокладки силовых и слаботочных кабелей в промышленных цехах, офисах, жилых комплексах, школах, больницах и других зданиях. Особенно актуален там, где требуется сохранить целостность защиты кабеля за счет наличия крышки.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 90 градусов
• Размеры: высота 100 мм, ширина 150 мм - соответствует стандартным размерам лотков EKF-Line
• Материал: сталь с толщиной 0,8 мм - обеспечивает достаточную жесткость при минимальном весе
• Конструкция: стойкий изгиб - форма выдерживает нагрузки без деформаций при монтаже и эксплуатации
• Покрытие: цинк-ламель - антикоррозийная защита, устойчивая к механическому воздействию
• Крышка: есть - совместима с лотками EKF-Line с крышкой, обеспечивает закрытую кабельную трассу
• Цвет: серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол 90 градусов вертикальный внутренний 100x150 мм совместим со всеми лотками серии EKF-Line того же размера (100×150 мм) с крышкой. Монтаж выполняется с помощью самонарезающих болтов или заклепок через предварительно просверленные отверстия в боковых стенках. Угол не имеет разъема - он цельногнутый, поэтому требует точной установки на этапе сборки трассы. Для герметичности рекомендуется использовать уплотнители на стыках с другими элементами, особенно в условиях повышенной влажности.

Безопасность и стандарты

Производится по технологиям, соответствующим требованиям ГОСТ Р 50571 и нормам безопасности для электромонтажных систем. Цинк-ламельное покрытие снижает риск электрохимической коррозии, что важно при использовании в средах с возможностью конденсации влаги. Наличие крышки исключает случайный доступ к кабелям, снижая риск поражения током и механических повреждений.

Преимущества

• Цельногнутая конструкция исключает возможность раскрытия угла при нагрузке
• Цинк-ламельное покрытие увеличивает срок службы в сравнении с обычным цинком
• Совместимость с крышкой обеспечивает полноценную защиту кабелей без необходимости дополнительных решений
• Произведено в России - гарантирует соответствие местным условиям эксплуатации и стандартах

Ограничения применения

• Не предназначен для наружной установки - отсутствует степень защиты IP, материал не рассчитан на постоянное воздействие осадков и УФ
• Не работает с лотками без крышки - крышка этого угла является частью конструкции и не снимается
• Подходит только для лотков размером 100×150 мм; несовместим с другими размерами серии EKF-Line
• Не допускается использование в качестве опоры для тяжелых кабельных bundles сверх расчетной нагрузки - максимальная нагрузка зависит от способа крепления и шага подвесов

Примеры использования

• Переход кабельной трассы с потолка на стену в серверной комнате
• Обход колонны в торговом центре при прокладке силовых кабелей
• Связка двух вертикальных шахт в многоэтажном здании
• Прокладка слаботочных сетей (LAN, CCTV) в учебных корпусах с необходимостью скрытой маршрутизации

Практические советы

• Перед монтажом проверьте, чтобы все смежные элементы лотка имели тот же размер - 100×150 мм - и также были с крышкой
• При установке используйте уровень - даже небольшое отклонение может затруднить дальнейший монтаж
• Не забудьте предусмотреть место для крепления уголка к стене или несущей конструкции - он не самонесущий
• Если трасса проходит через зону с высокой влажностью, дополнительно герметизируйте стыки с помощью термостойкого силикона
• Запаситесь аналогичными углами - они часто используются в паре при формировании замкнутых контуров трасс
