Угол горизонтальный 45 гр. 100х300 мм "ПЛЮС" HD | GLplus45-100-300 КМ-профиль PL1392

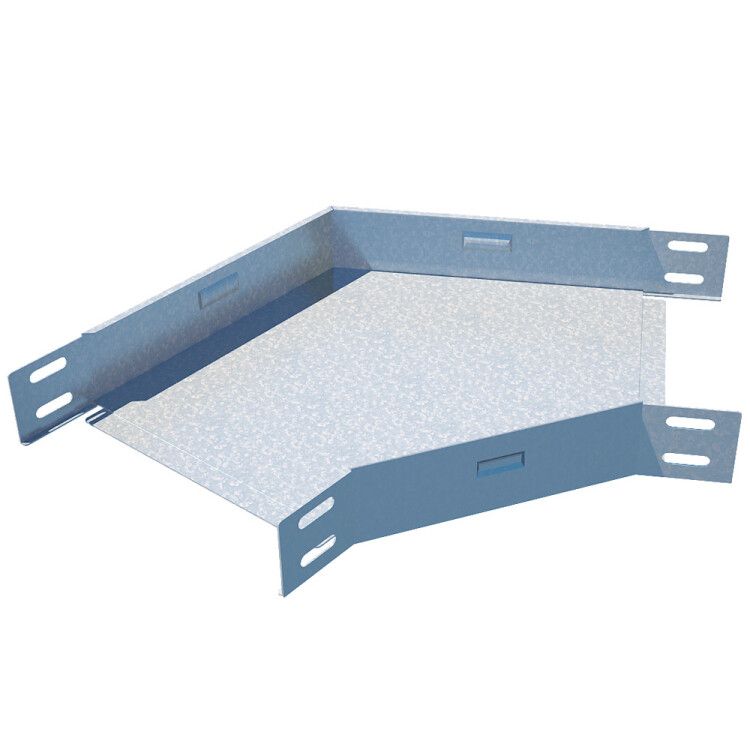

Угол горизонтальный 45 градусов 300х100 мм сталь 1 мм КМ-профиль предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Изделие с жестким изгибом и интегрированным соединителем обеспечивает быстрый монтаж в системах из металлических лотков той же серии, а оцинкованная сталь делает его устойчивым к коррозии даже на открытых участках.

Назначение и область применения

Угол горизонтальный 45 градусов 300х100 мм сталь 1 мм КМ-профиль применяется для поворотов кабельных трасс в горизонтальной плоскости. Подходит для прокладки силовых и слаботочных линий в промышленных, коммерческих и инфраструктурных объектах. Идеально сочетается с металлическими лотками серии PLUS шириной 300 мм и высотой борта 100 мм. Может использоваться внутри помещений, на улице и в зонах с повышенной влажностью, где требуется надежная защита от коррозии.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного перехода трассы без перегибов кабеля
• Размеры: ширина 300 мм, высота 100 мм, внутренний радиус 100 мм - соответствует стандартным лоткам серии PLUS
• Толщина материала: 1 мм - достаточна для жесткости при сохранении легкости
• Материал: оцинкованная сталь с горячим цинкованием по ГОСТ 9.307-89 - защищает от ржавчины в агрессивной среде
• Конструктивное исполнение: жесткий изгиб - не требует дополнительной формовки при установке
• Исполнение: с интегрированным соединителем - обеспечивает плотную стыковку внахлёст без дополнительных фиксаторов
• Наличие NATO-отверстий: да - совместимо с крепежом стандарта NATO для быстрой фиксации
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - единый внешний вид с другими элементами системы
• Климатическое исполнение: О(1,2,4) - работает при температуре от -40C до +40C, в условиях повышенной влажности и слабой коррозионной активности

Совместимость и монтаж

Угол горизонтальный 45 градусов 300х100 мм сталь 1 мм КМ-профиль совместим исключительно с лотками серии PLUS такой же ширины (300 мм) и высоты (100 мм). Монтаж выполняется путём стыковки внахлёст с помощью интегрированного соединителя - достаточно выровнять кромки и закрепить болтами через NATO-отверстия. Не требует сварки или специальных инструментов. Установка возможна как на стене, так и на потолке или в нишах. Для герметичности рекомендуется использовать крышку для угла серии PLUS.

Безопасность и стандарты

• Горячее цинкование по ГОСТ 9.307-89 - гарантирует долговечность покрытия
• Климатическое исполнение О(1,2,4) по ГОСТ 15150-69 - подтверждает работоспособность в указанных условиях
• Огнестойкость - изделие не распространяет пламя, не выделяет токсичных веществ при нагреве

Преимущества

• Интегрированный соединитель снижает время монтажа на 30–40% по сравнению с обычными углами
• Горячее цинкование обеспечивает срок службы более 15 лет даже на открытом воздухе
• NATO-отверстия позволяют использовать универсальные крепёжные комплекты
• Жесткий изгиб предотвращает деформацию при транспортировке и сборке
• Серый цвет не требует окраски после монтажа

Ограничения применения

• Не предназначено для использования в агрессивных химических средах (например, в химцехах с кислотными парями)
• Не подходит для трасс с радиусом изгиба менее 100 мм - превышение допустимого радиуса может повредить кабели
• Не следует применять в местах постоянного контакта с морской водой или соляными туманами - риск локальной коррозии остаётся
• Толщина 1 мм не рассчитана на значительные механические нагрузки - не использовать как несущую конструкцию

Примеры использования

• Переход кабельной трассы между этажами в промышленном здании
• Поворот линий питания на конвейере в пищевой промышленности
• Прокладка слаботочных сетей (LAN, CCTV) в офисных комплексах с высокой влажностью
• Монтаж кабельных каналов на крыше производственного корпуса
• Обход препятствий (вентиляционные шахты, трубопроводы) в технологических коридорах

Практические советы

• При заказе проверьте соответствие ширины и высоты лотка - угол 300х100 мм совместим только с аналогичными лотками серии PLUS
• Для открытых участков всегда используйте крышку - она защищает от пыли, воды и случайного доступа
• Закручивайте болты в NATO-отверстия равномерно - перекос может вызвать щель и потерю герметичности
• Не режьте и не гните угол дополнительно - жесткая форма уже оптимизирована для работы с кабелями
• При длительной эксплуатации вне помещений периодически осматривайте поверхность на предмет повреждений цинкового слоя
