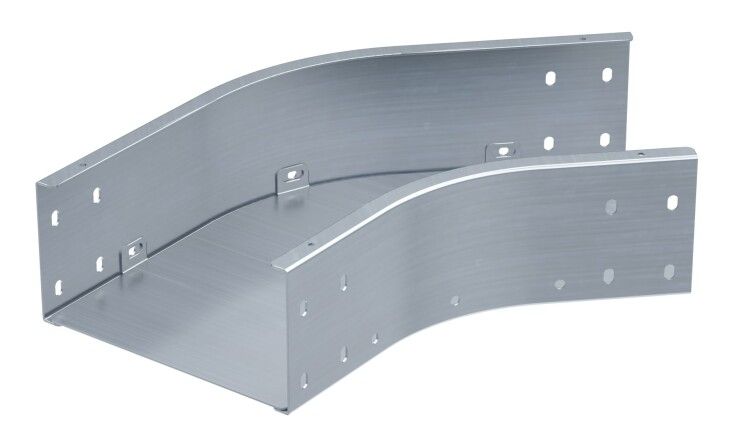

Угол горизонтальный 45 градусов 100х150, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SCN1015KHDZ ДКС

Угол горизонтальный 45 градусов 100х150, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы кабельной трассы S5 Combitech, предназначенный для изменения направления кабельных лотков в горизонтальной плоскости под углом 45°. Благодаря оцинкованному покрытию и полному комплекту крепежа, этот угол легко интегрируется в существующую систему и обеспечивает долговечную работу даже в сложных условиях.

Назначение и область применения

Угол горизонтальный 45 градусов 100х150, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC используется для создания поворотов в горизонтальных участках кабельных трасс на основе лотков серии S5 Combitech. Применяется там, где требуется изменить направление трассы без резких перегибов - например, вокруг колонн, трубопроводов или оборудования. Подходит для промышленных объектов, энергообъектов, заводских цехов и распределительных пунктов.

Технические характеристики

• Тип изделия: Горизонтальный угол
• Угол изгиба: 45°
• Размеры: Высота 100 мм, ширина 150 мм - соответствует лоткам S5 Combitech с такими же параметрами
• Толщина материала: 1,2 мм - обеспечивает достаточную жесткость при сохранении легкости
• Материал: Оцинкованная сталь - устойчивость к коррозии за счет горячего цинкования
• Покрытие: Горячий цинк - защита от ржавчины в агрессивных средах
• Исполнение изгиба: Плавный - снижает риск повреждения кабелей при протяжке
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Цвет: Серый - единый внешний вид с другими элементами серии S5 Combitech
• Комплектация: Соединительные пластины и крепежные элементы - всё необходимое для сборки в одном комплекте

Совместимость и монтаж

Этот угол совместим исключительно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 150 мм. Нельзя использовать с лотками других серий или производителей - даже при совпадении размеров возможны проблемы с герметичностью и механической прочностью соединений.

Монтаж выполняется в три этапа:

1. Подготовьте два конца лотка, которые будут соединены углом.
2. Закрепите соединительные пластины на внутренних сторонах лотков с помощью болтов и гаек из комплекта.
3. Установите угол между лотками, выровняйте и затяните все крепления равномерно - не допускайте перекосов.

Не используйте сторонние крепежи - они могут иметь другую толщину или шаг отверстий, что нарушит нагрузочную способность всей трассы.

Безопасность и стандарты

Угол горизонтальный 45 градусов 100х150, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC изготовлен в соответствии с требованиями к огнестойкости и электроустановкам. Покрытие горячим цинком соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии до 5 лет в помещениях с повышенной влажностью. Изделие не содержит токсичных материалов и безопасно для работы в закрытых помещениях.

Преимущества

• Полный комплект крепежа - не нужно докупать болты, гайки или пластины
• Плавный изгиб - минимизирует трение при протяжке кабелей, снижает риск повреждения изоляции
• Горячее цинкование - длительный срок службы даже в сырых или химически активных средах
• Огнестойкость - позволяет применять в зонах с повышенными требованиями к пожарной безопасности
• Единая система - идеальная совместимость с лотками S5 Combitech, гарантирует целостность всей трассы

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальной плоскости
• Не рекомендован для использования вне помещений без дополнительной защиты от осадков и УФ-лучей
• Не совместим с лотками других серий, даже если их размеры кажутся одинаковыми
• Не следует использовать в местах постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

• Переход трассы вокруг технологической колонны в цехе производства
• Обход трубопровода в распределительном щите
• Изменение маршрута кабеля вдоль стенового проема с ограниченным пространством
• Создание ответвлений в автоматизированных линиях с плотной компоновкой оборудования

Практические советы

• Перед установкой проверьте, чтобы внутренняя поверхность лотка была чистой - грязь или остатки краски могут помешать плотному контакту соединительных пластин
• При протяжке большого числа кабелей через угол следите за радиусом изгиба - он должен соответствовать минимальному значению для типа провода
• Если трасса будет работать в условиях вибраций, дополнительно фиксируйте угол антивибрационными прокладками
• Не забудьте учесть посадочные размеры: высота 100 мм и ширина 150 мм должны точно совпадать с вашими лотками S5 Combitech
• Храните угол в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать образование белого налета (циновый налет), который не влияет на функциональность, но требует удаления перед монтажом
