Угол горизонтальный 45 градусов с крышкой Стандарт 100х50 | PR16.0423 Промрукав Строитель

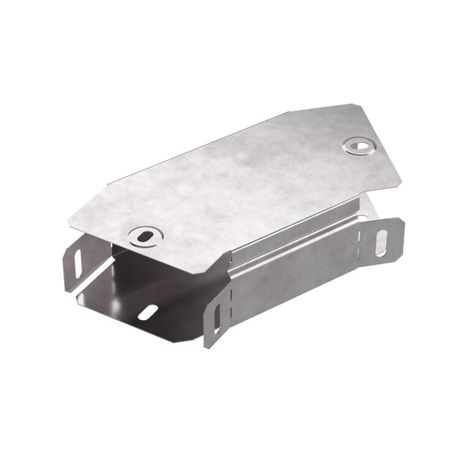

Угол горизонтальный 45 градусов с крышкой 100х50 Стандарт Промрукав - это металлический переходник для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и предназначено для использования в промышленных системах проводки. Артикул pr16.0423 соответствует серии Стандарт Промрукав.

Назначение и область применения

Угол горизонтальный 45 градусов с крышкой 100х50 Стандарт Промрукав используется для плавного поворота кабельных трасс в горизонтальной плоскости. Подходит для установки с перфорированными и глухими лотками, а также другими элементами системы кабельной организации. Применяется в помещениях, под навесом и на объектах с повышенными требованиями к надежности: заводские цеха, энергообъекты, транспортные терминалы, логистические комплексы.

Технические характеристики

• Форма: Горизонтальный угол 45°
• Размеры: Ширина 100 мм, Высота 50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает минимальный изгиб кабеля без повреждений
• Толщина стенки: 0,7 мм - достаточна для механической прочности при нагрузках
• Материал: Сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Покрытие: Серый цвет, защищает от коррозии даже при малых повреждениях поверхности
• Огнестойкость: Да - не поддерживает горение, сохраняет целостность при воздействии открытого огня
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C
• Крышка: Есть - позволяет легко открывать и закрывать для обслуживания кабелей
• Соединение: Без встроенного разъема - требует фиксации к другим элементам трассы болтами или зажимами

Совместимость и монтаж

Угол горизонтальный 45 градусов с крышкой 100х50 Стандарт Промрукав совместим с лотками того же формата (100×50 мм) от серий Стандарт Промрукав. Для монтажа используются стандартные крепежи: самонарезающие винты, хомуты или болтовые соединения. Монтировать можно как на стены, так и на потолочные конструкции. Учитывайте внутренний радиус 75 мм - он определяет минимальный радиус изгиба кабелей, чтобы не повредить изоляцию. Наличие крышки позволяет выполнять монтаж и последующий осмотр без демонтажа всего участка трассы.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Цинкование по методу Сендзимира гарантирует долговечную защиту даже в условиях повышенной влажности. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в закрытых и частично защищенных помещениях. Отсутствие пластиковых деталей исключает выделение токсичных веществ при нагреве.

Преимущества

• Высокая стойкость к коррозии благодаря цинкованию до формования - срок службы выше, чем у после-оцинкованных аналогов
• Крышка с фиксацией снижает риск попадания пыли, влаги и сторонних предметов в трассу
• Подходит для широкого диапазона температур - от экстремально холодных до высокотемпературных зон
• Не требует специальных инструментов для монтажа - совместим с типовым крепежом
• Сохраняет форму и жесткость при длительной эксплуатации под нагрузкой

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтального направления
• Не имеет встроенной системы быстрого соединения - требуется дополнительный крепеж
• Не рекомендуется для прямого контакта с открытым огнем или источниками сверхвысоких температур (>150 C)
• Не подходит для использования в морских или химически агрессивных средах - цинк не защищает от солевых паров и кислот

Примеры использования

• Переход между двумя горизонтальными лотками на конвейерной линии
• Обход препятствий (трубопроводов, балок) в цехе с плотной кабельной сетью
• Сборка трассы в распределительном щите с ограниченным пространством
• Прокладка силовых и слаботочных кабелей в подвесных технологических каналах

Практические советы

• При выборе угла проверьте точное соответствие размеров (100×50 мм) с остальными элементами трассы - несоответствие вызывает перегрузку креплений
• При монтаже в местах с возможным попаданием воды используйте герметики на стыках крышки и корпуса
• Не затягивайте крепеж слишком сильно - тонкая сталь (0,7 мм) может деформироваться
• Для длинных трасс с несколькими углами убедитесь, что суммарный радиус изгиба не превышает допустимый для типа кабеля
• Артикул pr16.0423 - единственный в линейке Стандарт Промрукав с таким сочетанием угла, размера и наличием крышки; другие модели имеют другой угол или отсутствие крышки
