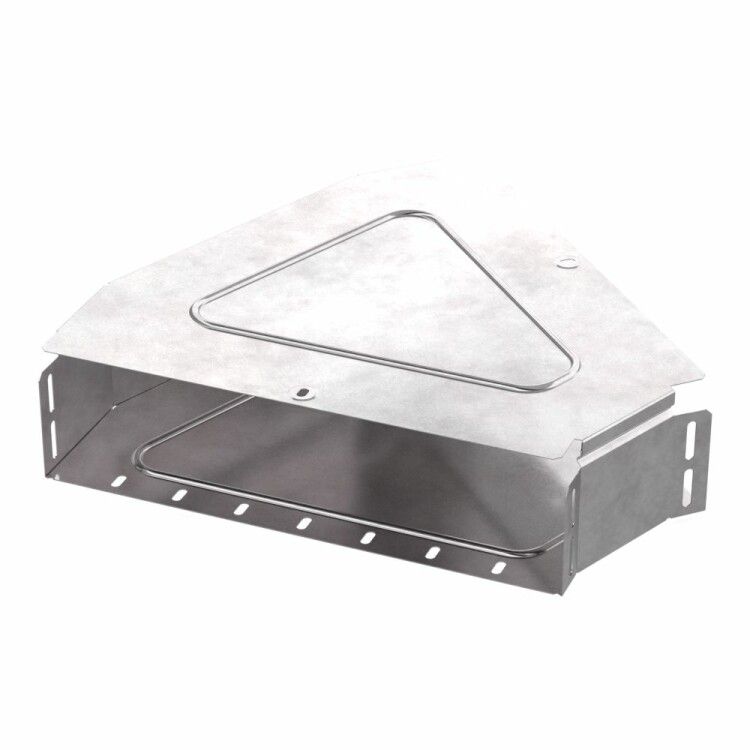

Угол горизонтальный 45 градусов с крышкой Стандарт 600х100 | PR16.0621 Промрукав Строитель

Угол горизонтальный 45 градусов с крышкой Стандарт 600х100 от бренда Промрукав (артикул pr16.0621) - это элемент системы кабельного лотка, предназначенный для изменения направления трассы в горизонтальной плоскости под углом 45°. Изготовлен из оцинкованной стали, совместим с лотками серии «Стандарт», обеспечивает защищённую прокладку кабелей в открытых условиях.

Назначение и область применения

Угол горизонтальный 45 градусов с крышкой Стандарт 600х100 используется для поворота кабельных трасс в горизонтальной плоскости. Подходит для соединения прямых участков перфорированных и глухих лотков серии «Стандарт». Применяется там, где требуется изменить направление трассы без потери защиты кабелей - например, при обходе препятствий, переходе через проёмы или изменении маршрута вдоль стен и колонн.

Элемент рассчитан на открытую установку в помещениях и на улице, включая производственные зоны, объекты энергетики, транспорта и автоматизации. Крышка обеспечивает закрытый доступ к кабелям, предотвращает попадание пыли и механические воздействия.

Технические характеристики

• Угол поворота: 45°
• Габариты: ширина 600 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 0,8 мм - достаточна для жёсткости при сохранении лёгкости
• Покрытие: цинк 19–23 мкм - устойчиво к коррозии даже в агрессивной среде
• Температурный диапазон: от –80 C до +150 C - работает в экстремальных условиях
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Исполнение: без соединительных разъёмов - требует крепления к лоткам болтами или саморезами
• Поддержка длинных трасс: да - возможно последовательное соединение нескольких элементов

Совместимость и монтаж

Угол горизонтальный 45 градусов с крышкой Стандарт 600х100 совместим исключительно с лотками серии «Стандарт» от Промрукав. Не подходит для других систем (например, «Легкий», «Профи» или сторонних брендов).

Монтаж открытый: крепится к основному лотку с помощью саморезов или болтов через предварительно просверленные отверстия. Для герметичности и надёжности рекомендуется использовать крепёж того же типа, что применялся для лотков. Крышка фиксируется на защёлках - её можно легко снять для обслуживания кабелей без демонтажа всего уголка.

Необходимо соблюдать внутренний радиус 75 мм - при прокладке кабелей с большим радиусом изгиба (например, силовые многожильные) проверьте соответствие параметров.

Безопасность и стандарты

Изделие соответствует ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость - не распространяет горение, не выделяет токсичных веществ при нагреве. Цинковое покрытие по методу Сендзимира гарантирует долговечность в условиях повышенной влажности и химической активности. Температурный диапазон от –80 C до +150 C делает его пригодным для работы в холодильных камерах, печных отделениях и на открытом воздухе.

Преимущества

• Оцинкованное покрытие по методу Сендзимира - выше устойчивость к коррозии, чем у обычного цинка
• Крышка в комплекте - снижает время монтажа, не требует докупать отдельно
• Поддержка длинных трасс - позволяет строить сложные маршруты без дополнительных переходников
• Высокая температурная стойкость - подходит для нестандартных условий
• Серый цвет - не выделяется на фоне большинства лотков, эстетично сочетается

Ограничения применения

• Не предназначен для скрытой установки внутри стен или полов - только открытая прокладка
• Не имеет встроенных соединителей - требует самостоятельного крепления к лоткам
• Не подходит для кабелей с радиусом изгиба менее 75 мм - возможен перегиб и повреждение жил
• Не является водонепроницаемым - хотя и защищён от пыли, не заменяет IP65/IP67-коробки при прямом контакте с водой
• Не совместим с лотками других серий - используйте только «Стандарт» от Промрукав

Примеры использования

• Обход колонны в цеху на заводе при прокладке кабелей управления станками
• Переход кабельной трассы вдоль стены с изменением направления на 45° в распределительном щите
• Соединение двух параллельных лотков в логистическом комплексе при необходимости смены оси трассы
• Прокладка кабелей в холодильной камере - благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 75 мм соответствовал минимальному радиусу изгиба ваших кабелей - особенно важны для медных многожильных проводов
• При использовании в местах с высокой влажностью или химическими испарениями дополнительно смажьте места крепления антикоррозийной смазкой
• Для удобства обслуживания оставляйте свободный доступ к крышке - не заделывайте её штукатуркой или другими материалами
• При сборке длинных трасс из нескольких углов - равномерно распределяйте нагрузку, не допускайте прогиба
• Заказывайте запасные крышки - они могут теряться при частом обслуживании
