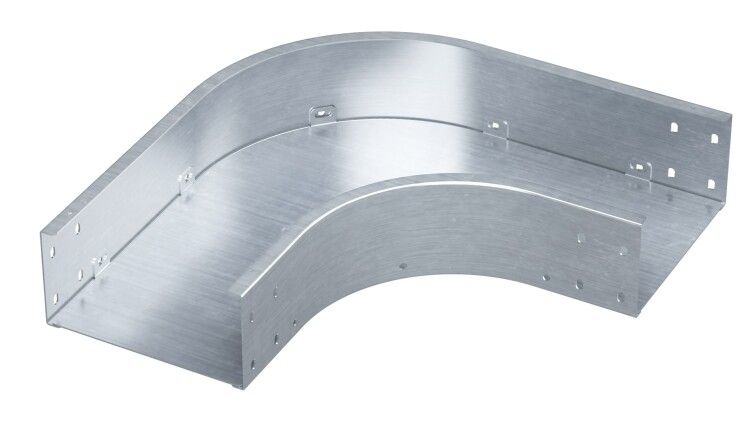

Угол горизонтальный 90 градусов 50х100, 1,2 мм, в комплплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа - SDN510K ДКС

Угол горизонтальный 90 градусов 50х100, 1.2 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC - это элемент системы кабельной трассы S5 Combitech, предназначенный для изменения направления кабельных лотков в горизонтальной плоскости под прямым углом. Благодаря комплектации и прочному оцинкованному корпусу, этот угол DKC обеспечивает надежное и быстрое соединение участков трассы без дополнительных доработок.

Назначение и область применения

Угол горизонтальный 90 градусов 50х100, 1.2 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для создания поворотов в горизонтальной плоскости в системах кабельных лотков. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 50 мм и шириной основания 100 мм. Подходит для прокладки силовых и слаботочных кабелей на объектах промышленного, коммерческого и жилищного назначения - например, в цехах, распределительных щитовых, серверных помещениях и на транспорте.

Технические характеристики

• Направление: горизонтальное
• Угол поворота: 90°
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,2 мм
• Высота: 50 мм
• Ширина: 100 мм
• Цвет: серый
• Исполнение изгиба: плавный, без острых кромок
• Огнестойкость: соответствует требованиям к негорючим материалам
• Комплектация: встроенные соединительные пластины и крепежные элементы

Совместимость и монтаж

Угол DKC предназначен исключительно для использования с лотками серии S5 Combitech. Он точно соответствует габаритам этих лотков - 50×100 мм - что гарантирует плотное соединение без зазоров. Монтаж выполняется в три шага:

1. Подгоните угол к концу лотка - он фиксируется без зазора благодаря точному профилю.
2. Закрепите соединительную пластину внутри угла и лотка с помощью самонарезающих болтов из комплекта.
3. Затяните крепеж до легкого усилия - перетяжка не требуется, так как металл достаточно жесткий.

Не используйте с другими сериями лотков - даже при совпадении внешних размеров возможны проблемы с герметичностью и механической прочностью соединения.

Безопасность и стандарты

Угол выполнен из стали, оцинкованной по методу Сендзимира - это обеспечивает равномерное покрытие цинком и повышенную коррозионную стойкость. Материал соответствует требованиям к негорючим конструкциям (огнестойкость подтверждена). Соответствие стандартам EN 61537 и ГОСТ Р 50571.15 для кабельных систем соблюдено за счет проверенной конструкции и материалов.

Преимущества

• Полный комплект крепежа в одной единице - не нужно докупать болты и пластины отдельно.
• Плавный изгиб снижает риск повреждения изоляции кабелей при протяжке.
• Оцинкование по методу Сендзимира обеспечивает долгий срок службы даже во влажных средах.
• Серый цвет не выделяется на фоне других элементов трассы, сохраняет эстетику сборки.
• Широкодиапазонное исполнение позволяет использовать угол в различных условиях - от сухих помещений до производственных зон с повышенной запыленностью.

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс.
• Не рекомендуется применять в агрессивных химических средах (например, в кислотных производствах) - цинковое покрытие может разрушаться.
• Не допускается использование с лотками другой серии, даже если они имеют аналогичные размеры - несовместимость по форме крепежных отверстий и замкам.
• Не является самостоятельным несущим элементом - должен всегда использоваться в связке с лотками S5 Combitech.

Примеры использования

• Переход трассы вокруг колонны в производственном цехе.
• Обход оборудования в распределительном шкафу при изменении маршрута кабелей.
• Смена направления лотка вдоль стены перед входом в технологический коридор.
• Формирование контура кабельной трассы в серверной комнате с ограниченным пространством.

Практические советы

• Перед установкой проверьте, чтобы внутренние поверхности лотка и угла были чистыми - грязь или остатки краски могут нарушить контакт и вызвать коррозию.
• При протяжке большого числа кабелей через угол следите за радиусом изгиба - минимальный радиус составляет 40 мм, что соответствует нормам для кабелей до 10 мм в диаметре.
• Если трасса будет находиться в местах с частым мытьем (например, пищевые предприятия), дополнительно проверяйте целостность цинкового покрытия после 1–2 лет эксплуатации.
• Не забудьте закрепить угол к опорной конструкции - хотя он совмещается с лотком, нагрузка на него должна распределяться через кронштейны или подвесы, а не только через крепеж лотка.
