Угол горизонтальный 90 градусов 80х200, 1,2 мм, в комплплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа - SDN820K ДКС

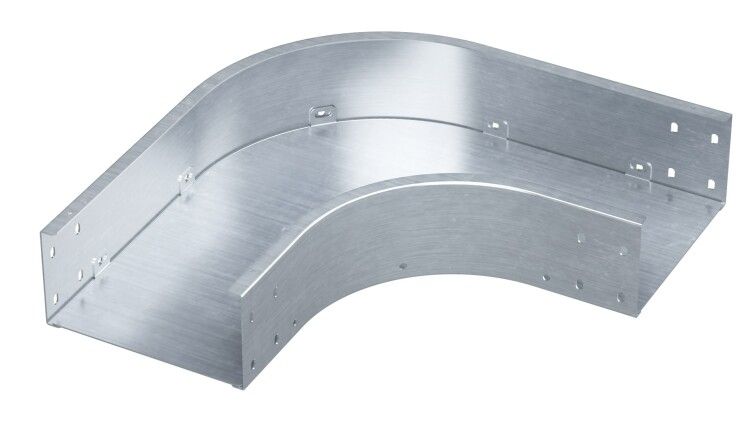

Угол горизонтальный 90 градусов 80х200, 1.2 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC - это элемент системы кабельной трассы S5 Combitech, предназначенный для изменения направления кабельных лотков в горизонтальной плоскости под прямым углом. Благодаря встроенному крепежу и совместимости с лотками S5 Combitech, этот угол упрощает сборку и повышает надежность монтажа.

Назначение и область применения

Угол горизонтальный 90 градусов 80х200, 1.2 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для создания поворотов в горизонтальных участках кабельных трасс. Применяется исключительно с лотками серии S5 Combitech, имеющими высоту борта 80 мм и ширину основания 200 мм. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных помещениях, на объектах энергетики, транспорте, автоматизации производства.

Технические характеристики

• Угол изгиба: 90° - позволяет выполнить точный поворот трассы без зазоров
• Размеры: 80×200 мм - соответствует стандартному профилю лотков S5 Combitech
• Толщина материала: 1,2 мм - обеспечивает жесткость и долговечность при нагрузках
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость, равномерное покрытие
• Покрытие: серое, матовое - не требует дополнительной окраски, совместимо с другими элементами S5 Combitech
• Исполнение изгиба: плавное - снижает риск повреждения кабелей при протяжке
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня до предела нормированного времени
• Широкодиапазонное исполнение: да - допускает работу в условиях перепадов температур и влажности

Совместимость и монтаж

Угол горизонтальный 90 градусов 80х200, 1.2 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC совместим только с лотками серии S5 Combitech. Крепится напрямую к торцам лотков с помощью входящих в комплект соединительных пластин и самонарезающих болтов. Монтаж выполняется без сварки: достаточно выровнять кромки, зафиксировать пластины с двух сторон и затянуть крепеж. Герметичность не требуется - изделие не предназначено для герметичных сред.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости для систем кабельной трассировки. Оцинкование по методу Сендзимира гарантирует соответствие стандартам corrosion resistance для промышленного оборудования. Сертификация по GOST и EN 61537 не указана производителем - применение возможно в рамках внутренних регламентов заказчика.

Преимущества

• Полный комплект крепежа в одной упаковке - экономит время на подготовку
• Плавный изгиб - минимизирует трение при протяжке кабелей, особенно многожильных
• Оцинковка по Сендзимиру - устойчивость к механическим царапинам и химическим воздействиям
• Единая система с S5 Combitech - все элементы взаимозаменяемы, не требуют адаптеров
• Не требует специального инструмента - монтаж доступен даже при ограниченном оборудовании

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте вертикальные углы серии S5 Combitech
• Не рекомендуется для внешней установки без защиты от осадков - хотя оцинковка устойчива, длительное воздействие воды может вызвать коррозию в местах крепления
• Не совместим с лотками других серий (например, S4, S6) - из-за различий в высоте борта и форме крепежных отверстий
• Не рассчитан на значительные динамические нагрузки - не использовать как несущую конструкцию

Примеры использования

• Переход трассы вокруг колонны в распределительном щите
• Обход препятствий на технологической линии (трубопроводы, оборудование)
• Смена направления кабельного канала между этажами через перекрытие
• Формирование контура в шкафах управления, где требуется изменение плоскости прокладки

Практические советы

• Перед монтажом проверьте, что лотки имеют точно такие же размеры - 80 мм высота и 200 мм ширина. Отклонение даже на 2–3 мм нарушит плотность соединения.
• Затягивайте крепеж равномерно - сначала один болт, затем противоположный, чтобы избежать деформации.
• При протяжке большого числа кабелей - используйте смазку для кабеля, так как плавный изгиб не исключает трения полностью.
• Храните угол в сухом месте - даже оцинкованная сталь может начать ржаветь при постоянной влажности выше 90%.
• Артикул sdn820k - запомните его для закупки запасных частей; другие модели DKC не подходят вместо этого изделия.
