Угол горизонтальный 90 градусов лестничный 600х80 (1,2 мм) | PR08.5297 Промрукав Строитель

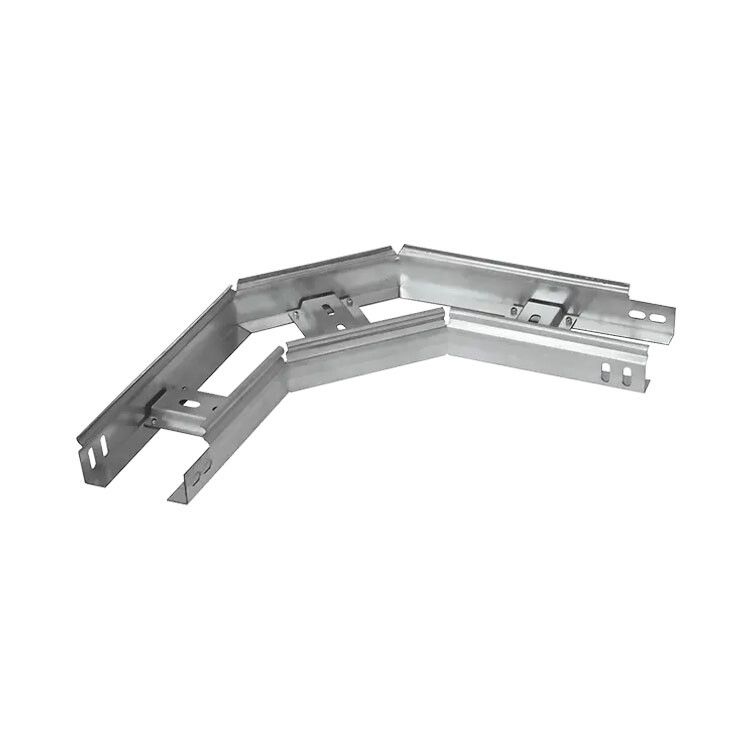

Угол горизонтальный лестничный 90 градусов 600х80 мм (толщина 1,2 мм) Промрукав - элемент кабельной трассы из металлических лотков, обеспечивающий поворот на 90° в горизонтальной плоскости. Артикул pr08.5297 от бренда Промрукав предназначен для сборки прочных и долговечных маршрутов прокладки кабелей в промышленных условиях.

Назначение и область применения

Этот угол служит для изменения направления кабельной трассы в горизонтальной плоскости под углом 90 градусов. Он соединяет два участка лестничного лотка, позволяя обходить препятствия, проходить через перегородки или менять траекторию прокладки без разрывов. Подходит для систем прокладки силовых, управляющих и слаботочных кабелей в цехах, на объектах ЖКХ, энергетике, транспорте и других зонах с высокой механической нагрузкой.

Технические характеристики

• Форма: горизонтальный поворотный угол 90°
• Габариты: 600 мм (длина) × 80 мм (высота)
• Толщина материала: 1,2 мм
• Материал: сталь с антикоррозийным покрытием
• Тип крепления: совместим с фланцевыми соединениями лестничных лотков

Совместимость и монтаж

Угол Промрукав pr08.5297 рассчитан на установку в системы из лестничных лотков того же типа и размера. Крепится с помощью болтов и гаек к основному лотку - требуется предварительно просверлить отверстия по кромкам. Монтаж выполняется после выравнивания трассы, чтобы избежать перекосов. Обязательно проверьте соответствие ширины лотка (80 мм) и шага крепёжных отверстий перед установкой.

Преимущества

• Высокая жёсткость за счёт толщины стенки 1,2 мм - сохраняет форму даже при нагрузках
• Стандартная длина 600 мм позволяет легко интегрировать в типовые проекты
• Защита от коррозии продлевает срок службы в агрессивных средах
• Не требует специальных инструментов - монтируется обычными гаечными ключами

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте вертикальные углы для изменений по оси Z
• Не рекомендован для открытых улиц без дополнительной защиты от атмосферных воздействий
• Не поддерживает частичную деформацию - при сильных ударах возможна потеря геометрии
• Подходит только для лотков шириной 80 мм; несовместим с другими размерами

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Изменение направления лотка при прохождении через технологический проём
• Обводка трубопровода или оборудования в распределительной комнате
• Сборка трассы в многоквартирном доме при прокладке кабелей между этажами

Практические советы

• Перед монтажом убедитесь, что внутренний радиус поворота соответствует минимальному допустимому радиусу изгиба кабелей - особенно важны для силовых и оптоволоконных линий
• При использовании в сырых помещениях дополнительно герметизируйте стыки силиконовым составом
• Закручивайте крепёж равномерно, чтобы не деформировать металл
• Для удобства сборки можно использовать комплекты с уже установленными крепёжными элементами - проверьте наличие в наличии
