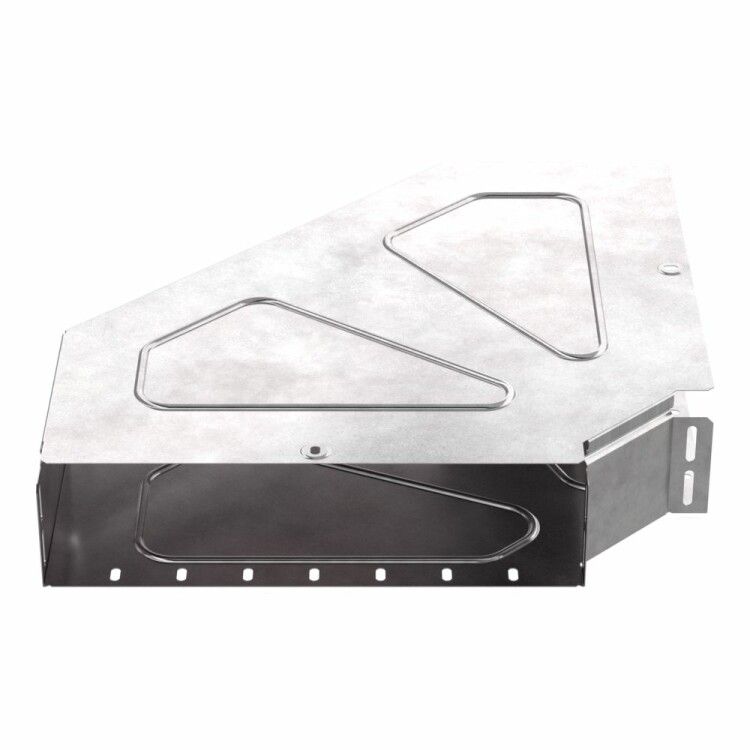

Угол горизонтальный 90 градусов с крышкой Стандарт 400х100 Промрукав - это металлический переходник для изменения направления кабельной трассы под прямым углом, предназначенный для открытой прокладки проводов и кабелей в промышленных условиях. Изделие выполнено из оцинкованной стали по методу Сендзимира, устойчиво к коррозии и работает в широком диапазоне температур. Артикул pr16.0624 соответствует серии Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой Стандарт 400х100 Промрукав используется для поворота кабельных трасс в горизонтальной плоскости на 90 градусов. Подходит для комбинирования с перфорированными и глухими лотками, а также другими элементами кабельных систем. Область применения - промышленные объекты, где требуется открытая прокладка кабелей: заводские цеха, энергообъекты, транспортные терминалы, склады, насосные станции. Элемент можно использовать как внутри зданий, так и под навесом.

Технические характеристики

• Форма: Горизонтальный угол 90°
• Габариты: Ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает плавный проход кабелей без перегибов
• Толщина стенки: 0,8 мм - достаточна для механической прочности при открытой установке
• Материал: Сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Покрытие: Серый цвет, защищает от коррозии даже при повышенной влажности
• Температурный режим: От -80 C до +150 C - выдерживает экстремальные условия
• Огнестойкость: Да - не поддерживает горение, безопасен в пожароопасных зонах
• Исполнение: Без соединительных разъемов - требует фиксации болтами или сваркой
• Наличие крышки: Да - позволяет закрывать кабельную трассу, предотвращая попадание пыли и влаги
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой Стандарт 400х100 Промрукав совместим с лотками того же типа и размера - с шириной 400 мм и высотой 100 мм. Монтаж осуществляется открытым способом: крепится к опорным конструкциям с помощью болтов, хомутов или сварки. Для герметичности рекомендуется плотно прижимать крышку и проверить соответствие внутреннего радиуса 75 мм минимальному допустимому радиусу изгиба используемых кабелей. Соединительные разъемы в комплект не входят - необходимо применять отдельные фланцы или муфты для стыковки с прямыми участками.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость и широкий температурный диапазон позволяют использовать его в помещениях с повышенными требованиями к пожарной безопасности. Климатическое исполнение УХЛ2 гарантирует надежную работу в условиях повышенной влажности и колебаний температуры. Цинковое покрытие по методу Сендзимира обеспечивает долговечность без необходимости дополнительной антикоррозийной обработки.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 0,8 мм и качественной стали
• Защита от коррозии за счет цинкового покрытия, нанесенного до формования - срок службы выше, чем у после-оцинкованных аналогов
• Наличие крышки снижает риск повреждения кабелей внешним воздействием и упрощает обслуживание
• Подходит для работы в суровых климатических условиях - от -80 C до +150 C
• Не требует специальных инструментов для монтажа - достаточно стандартных крепежей

Ограничения применения

• Не предназначен для скрытой прокладки - только открытые системы
• Отсутствие встроенных соединителей требует дополнительных деталей для стыковки с лотками
• Не следует использовать в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, щелочами) - цинк может разрушаться
• Внутренний радиус 75 мм ограничивает использование с кабелями, имеющими большой минимальный радиус изгиба - проверьте соответствие перед монтажом

Примеры использования

• Переход кабельной трассы от вертикального лотка к горизонтальному в цехе металлургического завода
• Обход препятствий (колонн, трубопроводов) в распределительных пунктах на тепловых станциях
• Закрытая кабельная система под навесом на автостоянке с частыми перепадами температур
• Прокладка силовых кабелей между корпусами оборудования на пищевом производстве

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 75 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно важен для многожильных и крупногабаритных проводов
• При использовании в местах с высокой запыленностью регулярно проверяйте состояние крышки - она должна плотно прилегать
• Для длинных трасс с несколькими углами учитывайте суммарное падение жесткости - лучше чередовать прямые участки с углами, чтобы избежать перегрузки кабелей
• При сварке креплений используйте временные заземления - чтобы не повредить цинковое покрытие вокруг шва
• Этот угол - часть серии Промрукав; для унификации системы рекомендуется использовать все элементы из этой же серии - они рассчитаны на взаимную совместимость
