Угол горизонтальный 90 градусов с крышкой Стандарт 50х50 | PR16.0572 Промрукав Строитель

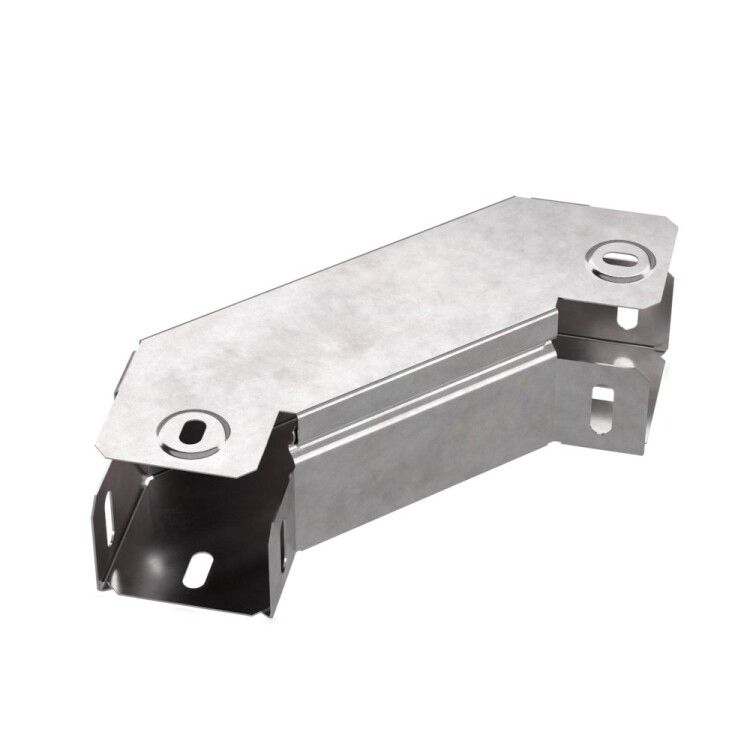

Угол горизонтальный 90 градусов с крышкой Стандарт 50х50 Промрукав - это металлический переходник для изменения направления кабельной трассы под прямым углом, предназначенный для открытой прокладки проводов и кабелей в промышленных условиях. Изделие выполнено из оцинкованной стали по методу Сендзимира, устойчиво к коррозии и работает в широком диапазоне температур. Артикул pr16.0572 соответствует серии Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой Стандарт 50х50 Промрукав используется для поворота кабельных трасс в горизонтальной плоскости на 90 градусов. Подходит для прокладки в перфорированных и глухих лотках, а также в системах с открытым монтажом. Область применения - промышленные объекты: заводы, цеха, энергообъекты, транспортные терминалы, где требуется надёжная защита кабелей от механических воздействий и внешней среды.

Технические характеристики

• Форма: угол 90°, горизонтальный
• Габариты: 50×50 мм (высота и ширина)
• Внутренний радиус изгиба: 75 мм
• Толщина стенки: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый до формования
• Цвет: серый
• Температурный диапазон: от -80 C до +150 C
• Огнестойкость: да
• Исполнение: без соединительных разъёмов
• Климатическое исполнение: УХЛ2 (для эксплуатации в помещениях и под навесом)
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой Стандарт 50х50 Промрукав совместим с лотками и рукавами того же размера - 50×50 мм. Монтаж осуществляется открытым способом: фиксируется с помощью болтов, хомутов или саморезов к опорным конструкциям. Крышка легко открывается и закрывается - позволяет выполнять обслуживание и прокладку кабеля после установки. Для герметичности стыков рекомендуется использовать уплотнители, если система требует защиты от влаги.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость обеспечивает сохранение целостности конструкции при кратковременных тепловых нагрузках. Цинковое покрытие по методу Сендзимира гарантирует долговечную защиту от коррозии даже при повышенной влажности. Климатическое исполнение УХЛ2 допускает использование в зонах с колебаниями температуры и влажности, но не в условиях постоянного контакта с осадками или подводными средами.

Преимущества

• Высокая прочность за счёт толщины стенки 0,7 мм и однородной структуры стали
• Защита от коррозии благодаря цинковому покрытию, нанесённому до формирования детали - более устойчиво, чем послеобработка
• Наличие крышки упрощает монтаж и последующий доступ к кабелям без демонтажа всего участка
• Работает в экстремальных температурах - от -80 C до +150 C, что делает его подходящим для холодильных камер и печных зон
• Поддерживает прокладку на длинных участках - конструкция рассчитана на применение в системах с большими расстояниями между точками крепления

Ограничения применения

• Не предназначен для скрытой прокладки внутри стен или полов - только открытый монтаж
• Не обеспечивает герметичность без дополнительных уплотнителей; не заменяет IP-защиту
• Не совместим с лотками другого размера - например, 40×40 или 60×60 мм
• Не следует использовать в агрессивных химических средах (например, кислоты, щёлочи) - цинк может разрушаться
• Запрещена сварка - нагрев изменяет структуру цинкового слоя и снижает коррозионную стойкость

Примеры использования

• Переход кабельной трассы от вертикального лотка к горизонтальному в цехе металлургического завода
• Обход препятствий (колонн, трубопроводов) в распределительных пунктах
• Прокладка силовых кабелей в холодильных камерах с температурой ниже -60 C
• Системы автоматизации на конвейерах, где требуется частый доступ к кабелям для диагностики

Практические советы

• При выборе угла проверьте внутренний радиус 75 мм - он влияет на минимальный радиус изгиба кабелей. Не используйте для кабелей с меньшим допустимым радиусом изгиба
• Для удобства монтажа предварительно соберите участок трассы на земле, затем поднимайте и крепите цельным блоком
• При использовании в местах с высокой влажностью (например, на улице под навесом) дополнительно устанавливайте резиновые уплотнители на стыках крышек
• Не затягивайте крепёж слишком сильно - это может деформировать тонкую стенку 0,7 мм
• При необходимости удлинить трассу - используйте прямые секции такого же типа и размера, чтобы сохранить единый профиль
