Угол горизонтальный 90 градусов с крышкой Стандарт 600х100 | PR16.0630 Промрукав Строитель

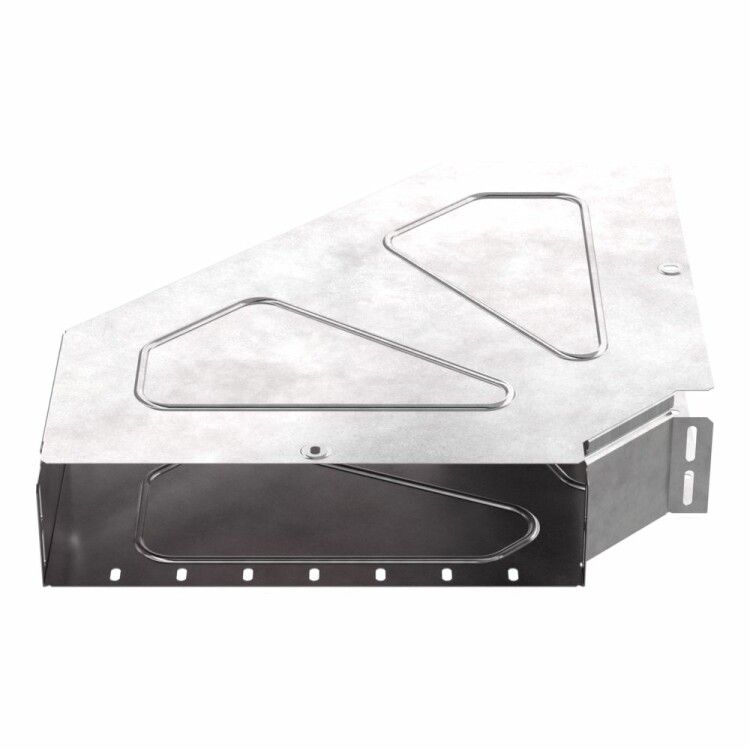

Угол горизонтальный 90 градусов с крышкой Стандарт 600х100 Промрукав - это металлический переходник для изменения направления кабельной трассы под прямым углом, предназначенный для открытой прокладки в промышленных условиях. Изделие выполнено из оцинкованной стали по методу Сендзимира, устойчиво к коррозии и работает в широком диапазоне температур. Артикул pr16.0630 соответствует серии Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой Стандарт 600х100 Промрукав используется для поворота кабельных трасс в горизонтальной плоскости на 90 градусов. Подходит для прокладки кабелей в перфорированных и глухих лотках. Применяется в системах кабельного хозяйства на объектах с открытой установкой: заводы, склады, энергообъекты, транспортные терминалы. Может использоваться как внутри помещений, так и под навесом.

Технические характеристики

• Угол изгиба: 90°
• Габариты: ширина 600 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Цвет: серый
• Температурный диапазон эксплуатации: от -80 C до +150 C
• Огнестойкость: да
• Наличие крышки: есть, съёмная, обеспечивает доступ к кабелям
• Исполнение: без соединительных разъёмов
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 (для умеренного и холодного климата, в помещениях и под навесом)

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой Стандарт 600х100 Промрукав совместим с лотками того же типа и размера - с шириной 600 мм и высотой 100 мм. Монтаж осуществляется открытым способом: фиксируется к опорным конструкциям с помощью болтов или хомутов через предварительно подготовленные отверстия. Крышка крепится на защёлках или винтах - позволяет открывать корпус без демонтажа всего участка трассы. Для длинных трасс рекомендуется использовать элементы с усиленными точками крепления, предусмотренные конструкцией.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость, не распространяет горение и сохраняет целостность при воздействии повышенных температур. Цинкование по методу Сендзимира гарантирует долговременную защиту от коррозии даже при механическом воздействии. Климатическое исполнение УХЛ2 допускает работу в условиях повышенной влажности и перепадов температур.

Преимущества

• Высокая прочность благодаря толщине стенки 0,8 мм и качественной стали
• Защита от коррозии благодаря цинкованию по методу Сендзимира - более надёжному, чем после-гальванизация
• Съёмная крышка упрощает обслуживание и замену кабелей без полного демонтажа
• Работает в экстремальных температурах - от -80 C до +150 C
• Не требует специального оборудования для монтажа - подходит для ручной сборки
• Поддерживает огнестойкость системы кабельной трассы

Ограничения применения

• Не предназначен для закрытой прокладки в бетоне или земле - отсутствует герметичность
• Не рассчитан на внутреннее давление или гидроизоляцию - нельзя применять в подводных или подземных условиях
• Требует жёсткой фиксации на опорах; при слишком большом шаге крепления возможен прогиб
• Не совместим с лотками других размеров - например, 400×80 мм
• Не имеет встроенных соединителей - требуется дополнительная фурнитура для стыковки с другими элементами

Примеры использования

• Переход кабельной трассы от вертикального лотка к горизонтальному в цеху металлобработки
• Обход препятствий (колонн, трубопроводов) на элеваторе или конвейере
• Формирование поворотов в распределительных щитовых на складских комплексах
• Прокладка силовых и слаботочных кабелей в производственных зонах с высокой запылённостью

Практические советы

• При проектировании трассы учтите внутренний радиус 75 мм - он определяет минимальный радиус изгиба кабелей, чтобы не повредить изоляцию
• Для длинных участков используйте дополнительные точки крепления каждые 1–1,5 метра, особенно при большой массе кабелей
• Проверьте соответствие размеров лотка и угла - ширина 600 мм и высота 100 мм должны точно совпадать
• При монтаже в местах с частыми вибрациями применяйте антивибрационные прокладки между уголком и опорой
• Не используйте этот угол в качестве основного несущего элемента - он служит только для изменения направления трассы
• При необходимости замены кабелей - просто снимите крышку, не трогая остальные элементы трассы
