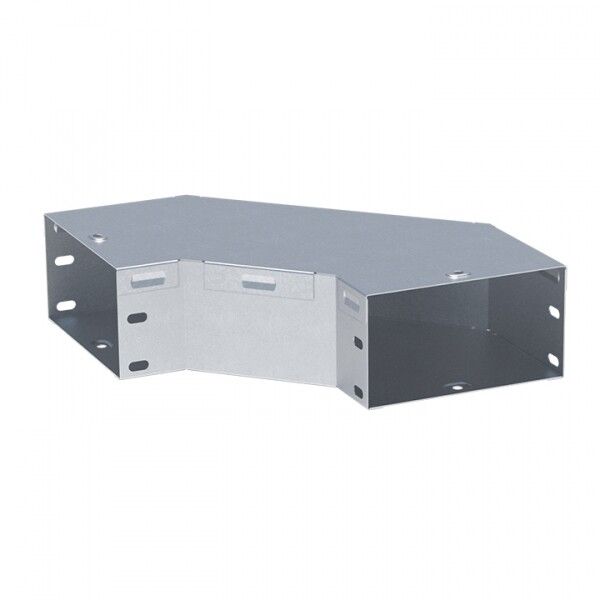

Угол для лотка горизонтальный 90град. 500х100 EKF g90100500

Угол горизонтальный 90 градусов 500х100 мм от EKF - компонент системы EKF-Line для изменения направления кабельной трассы под прямым углом. Применяется в промышленных, коммерческих и жилых зданиях для прокладки силовых и слаботочных кабелей в металлических лотках с крышкой.

Назначение и область применения

Угол горизонтальный 90 градусов 500х100 мм используется для поворота кабельной трассы в горизонтальной плоскости. Подходит для прокладки кабелей в помещениях с ограниченным пространством, где требуется изменить направление маршрута без использования нескольких соединителей. Устанавливается в системах EKF-Line на стенах, потолках и полу - в том числе там, где необходима герметичная и защищённая трактация проводов.

Технические характеристики

• Угол поворота: 90° - обеспечивает чёткий поворот трассы без дополнительных фитингов
• Размеры: 500 мм (ширина) × 100 мм (высота) - соответствует стандартному профилю лотков EKF-Line
• Материал: сталь с оцинковкой горячим способом - устойчив к коррозии, долговечен в агрессивных средах
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузке от кабелей и монтажных усилий
• Наличие верхней крышки: да - сохраняет целостность защиты кабелей, предотвращает попадание пыли и влаги
• Исполнение: без разъёма - требует соединения с другими элементами трассы болтовым креплением
• Цвет: серый - совпадает с цветовой гаммой всей серии EKF-Line
• Гарантия: 36 месяцев - подтверждает надёжность материалов и производства

Совместимость и монтаж

Угол горизонтальный 90 градусов 500х100 мм совместим со всеми лотками серии EKF-Line того же размера (500×100 мм) - как с перфорированными, так и с неперфорированными моделями. Монтаж выполняется с помощью самонарезающих или обычных болтов через отверстия в боковых стенках. Для герметичности рекомендуется использовать уплотнители между стыками, особенно в условиях повышенной влажности. Крышка крепится на защёлки - её можно снимать без инструментов для обслуживания кабелей.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Оцинкованное покрытие снижает риск электрохимической коррозии, что важно при использовании в сырых или химически активных средах. Напряжение и ток не влияют на конструкцию - угол является исключительно механическим элементом трассы.

Преимущества

• Один элемент заменяет два прямых участка + соединитель - экономит время монтажа
• Жесткая конструкция с стойким изгибом не деформируется под весом кабелей
• Оцинковка увеличивает срок службы до 15+ лет даже в промышленных условиях
• Совместимость с широким спектром аксессуаров EKF-Line - легко масштабировать трассу
• Крышка остаётся на месте при установке - не теряется и не требует доп. креплений

Ограничения применения

• Не предназначен для вертикальных поворотов - для них используются другие типы углов
• Не рассчитан на частые демонтажи: многократное снятие крышки может повредить защёлки
• Не следует применять в местах с постоянными ударными нагрузками - например, рядом с движущимся оборудованием
• Подходит только для лотков 500×100 мм; несовместим с более узкими или высокими профилями

Примеры использования

• Обход колонны в офисном помещении при прокладке силового кабеля от щита к розеткам
• Переход кабельной трассы с потолка на стену в цеху с конвейерной линией
• Смена направления в шахте лифта для прокладки сигнальных кабелей управления
• Заведение кабелей в распределительную коробку сбоку, когда доступ возможен только с одного направления

Практические советы

• Перед монтажом проверьте внутренний радиус изгиба - он не должен быть меньше 40 мм, чтобы не повредить кабели внутри
• При сборке длинных трасс используйте одинаковые элементы EKF-Line - смешивание с продукцией других брендов может нарушить герметичность
• Для влажных помещений (например, подвалов) дополнительно уплотняйте стыки силиконовым составом
• Не затягивайте болты слишком сильно - это может деформировать оцинкованную сталь и нарушить контакт с крышкой
• Артикул g90100500 всегда указывается на упаковке - сверьте его перед заказом, чтобы избежать ошибки с размером
