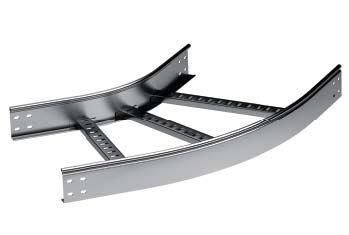

Угол горизонтальный 45 градусов 50x300 R-300 в комплекте с креп. эл. и соед. пластинами, необходимыми для монтажа | LC0533K DKC ДКС

Угол горизонтальный 45 градусов 50x300 R-300 от DKC (ДКС), артикул lc0533k, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Комплектация включает все необходимые крепежные элементы и соединительные пластины, что ускоряет монтаж и обеспечивает надёжное соединение с лотками серии L5 Combitech.

Назначение и область применения

Угол горизонтальный 45 градусов 50x300 R-300 используется для плавного перехода кабельной трассы между участками, расположенными под углом 45°. Применяется в системах кабельного лоткового оборудования, где требуется изменить направление прокладки кабелей без создания острых изгибов, которые могут повредить жилы. Подходит для промышленных объектов, распределительных щитовых, серверных комнат, транспортерных систем и других мест, где используются лотки шириной 300 мм и высотой борта 50 мм.

Технические характеристики

• Внутренний радиус изгиба: 300 мм - обеспечивает безопасный радиус изгиба для кабелей, предотвращая перегиб и механическое повреждение
• Ширина ответвления: 300 мм - совместим с лотками такой же ширины
• Высота бокового профиля: 50 мм - точно соответствует стандартным лоткам серии L5 Combitech
• Материал: сталь - прочная основа, выдерживающая механические нагрузки
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, долговечное антикоррозийное покрытие
• Тип ступени: перфорированный профиль - позволяет фиксировать кабели хомутиками или крепить к стене через отверстия
• Тип бокового профиля: открытый - удобен для визуального контроля состояния кабелей и быстрого доступа
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: светло-серый - единый внешний вид с другими элементами системы L5 Combitech
• Толщина поперечины: 1 мм - достаточна для жесткости при сохранении легкости

Совместимость и монтаж

Угол горизонтальный 45 градусов 50x300 R-300 совместим исключительно с лотками серии L5 Combitech от DKC (ДКС) с параметрами 300×50 мм. Монтаж выполняется с использованием входящих в комплект соединительных пластин: LG5000, CM010620, CM110600, CM220600 - они обеспечивают плотное и жесткое соединение без зазоров. Крепление осуществляется болтами к нижней части лотка или к опорной конструкции. Перед установкой проверьте соответствие внутреннего радиуса 300 мм минимальному допустимому радиусу изгиба используемых кабелей.

Безопасность и стандарты

Изделие выполнено из стали с оцинкованным покрытием по методу Сендзимира, что гарантирует стойкость к коррозии в условиях повышенной влажности и агрессивной среды. Огнестойкость изделия подтверждает его применение в помещениях с повышенными требованиями к пожарной безопасности. Соответствует нормам для кабельных систем в промышленном электрооборудовании, однако не является сертифицированным как самостоятельный огнезащитный элемент - применяется в составе целой системы.

Преимущества

• Полный комплект крепежа снижает время монтажа и исключает поиск отдельных деталей
• Равномерное цинкование по методу Сендзимира увеличивает срок службы в сравнении с обычной холодной оцинковкой
• Перфорированная поверхность позволяет дополнительно фиксировать кабели без демонтажа лотка
• Открытый профиль упрощает осмотр и обслуживание кабелей
• Единая система совместимости с лотками L5 Combitech минимизирует риск ошибок при сборке

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных участков трассы
• Не рекомендуется использовать с лотками другой ширины или высоты - даже небольшое расхождение вызывает неплотное соединение
• Не подходит для кабелей с минимальным радиусом изгиба менее 300 мм - возможен перегиб и повреждение изоляции
• Не следует применять в условиях постоянного воздействия открытого огня или температур выше +80C - хотя изделие огнестойкое, оно не рассчитано на длительную термическую нагрузку

Примеры использования

• Смена направления трассы в производственном цеху - переход от линейного участка к оборудованию, расположенному под углом
• Обход препятствий (колонны, трубопроводы) в серверной комнате
• Подключение кабелей к распределительному щиту, установленному не параллельно основной трассе
• Прокладка в зонах с ограниченным пространством, где нельзя сделать плавный поворот большего радиуса

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 300 мм соответствует требованиям кабеля - сверьте данные производителя кабеля
• Используйте только указанные в описании соединительные пластины - другие могут не обеспечить герметичность или жесткость
• При необходимости удлинения трассы - комбинируйте угол с прямыми участками лотка, чтобы избежать нескольких последовательных поворотов под малым радиусом
• Проверяйте уровень установки - наклон более чем 2–3° может вызвать проскальзывание кабелей внутри лотка
• При работе в агрессивной среде (например, на пищевых производствах) регулярно проводите визуальный осмотр оцинкованного слоя - при появлении белых пятен (белого налета) замените элемент
