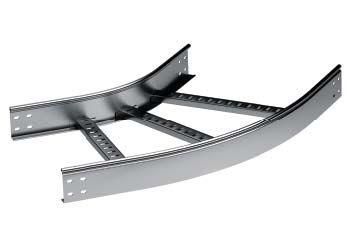

Угол горизонтальный 45 градусов 100x300 R-300 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LC0133K ДКС

Угол горизонтальный 45 градусов 100x300 R-300 от DKC - это элемент кабельной трассы, предназначенный для плавного изменения направления кабельного канала на 45° в горизонтальной плоскости. Комплектуется крепежом и соединительными пластинами, что упрощает сборку системы из перфорированного профиля L5 Combitech. Артикул lc0133k обеспечивает совместимость с лотками шириной 300 мм и высотой 100 мм.

Назначение и область применения

Угол горизонтальный 45 градусов 100x300 R-300 используется для создания поворотов в кабельных трассах, где требуется изменить направление прокладки кабелей без резких изгибов. Применяется в системах, собранных из перфорированных профилей - например, в промышленных щитовых, на заводах, в распределительных пунктах, на транспорте и в объектах инфраструктуры. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей.

Технические характеристики

• Тип изделия: Угол горизонтальный 45 градусов
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Ширина ответвления: 300 мм - совместим с лотками такой же ширины
• Высота бокового профиля: 100 мм - соответствует стандартным лоткам с бортами 100 мм
• Материал: Сталь, оцинкованная по методу Сендзимира - защищена от коррозии, долговечна в агрессивных средах
• Тип ступени: Перфорированный профиль - позволяет фиксировать кабели и крепить детали саморезами через отверстия
• Тип бокового профиля: Открытый - удобен для визуального контроля состояния кабелей и быстрого доступа
• Покрытие: Горячее цинкование по Сендзимиру - равномерный слой цинка, устойчивый к механическим воздействиям
• Огнестойкость: Да - материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Цвет: Светло-серый - единый внешний вид с другими элементами серии L5 Combitech
• Толщина стенки: 1 мм - достаточна для жесткости, но не требует усиления при монтаже

Совместимость и монтаж

Угол горизонтальный 45 градусов 100x300 R-300 DKC совместим исключительно с лотками серии L5 Combitech шириной 300 мм и высотой борта 100 мм. Монтаж выполняется с использованием входящих в комплект соединительных пластин: LG1000, CM010620, CM110600, CM220600 - они обеспечивают надежную стыковку с прямыми участками трассы. Крепеж уже включен - достаточно закрутить болты/саморезы в перфорацию. Не используйте с лотками других серий или с закрытыми корпусами - не будет герметичности и точного совпадения отверстий.

Безопасность и стандарты

Изделие выполнено из стали с оцинкованным покрытием, соответствует требованиям к пожаробезопасности: не распространяет горение, не выделяет токсичных веществ при нагреве. Соответствует нормам промышленной безопасности для кабельных трасс в зонах с повышенными требованиями к надежности. Нет специальных электромагнитных характеристик - не является экраном, не влияет на помехи.

Преимущества

• Готовый комплект - не нужно докупать крепеж и пластины, снижается риск ошибки при сборке
• Радиус 300 мм - минимизирует нагрузку на кабели при прокладке, особенно важен для многожильных и чувствительных проводов
• Оцинковка по Сендзимиру - устойчивость к коррозии даже во влажных помещениях и на открытых площадках
• Открытый профиль - ускоряет осмотр, обслуживание и модификацию трассы
• Огнестойкость - подтверждает соответствие требованиям к кабельным системам в промышленных объектах

Ограничения применения

• Не применяется для вертикальных поворотов - предназначен только для горизонтальной плоскости
• Не подходит для лотков шириной менее 300 мм или более 300 мм - несовпадение отверстий и геометрии
• Не рекомендуется использовать в условиях постоянного контакта с химически активными жидкостями (например, кислотами, щелочами) - хотя цинк устойчив, длительный контакт может вызвать коррозию
• Не заменяет изгибы с меньшим радиусом - нельзя применять там, где пространство ограничено и нужен радиус меньше 300 мм

Примеры использования

• Поворот кабельной трассы в машинном зале между двумя рядами оборудования
• Обход препятствия (колонны, трубопроводы) в распределительной камере
• Соединение двух параллельных лотков под углом в технологическом коридоре
• Прокладка кабелей в промышленных щитовых с ограниченным свободным пространством

Практические советы

• Перед монтажом проверьте, чтобы все соединительные пластины были правильно подобраны под тип лотка - они отличаются по форме и расположению отверстий
• Учитывайте посадочный диаметр 300 мм - не допускайте установку на лотки другого размера, даже если кажется, что они подходят внешне
• При прокладке кабелей большого диаметра (более 50 мм) убедитесь, что внутренний радиус 300 мм достаточен - иначе возможны деформация изоляции или затруднённая протяжка
• При работе в сырых помещениях периодически проверяйте состояние цинкового покрытия - при появлении белого налета (коррозии) можно дополнительно обработать края антивандальным составом
• Элементы серии L5 Combitech легко комбинируются - угол lc0133k DKC можно сочетать с прямыми участками, переходниками и крышками этой же серии
