Угол горизонтальный 45 градусов 100x400 R-300 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LC0134K ДКС

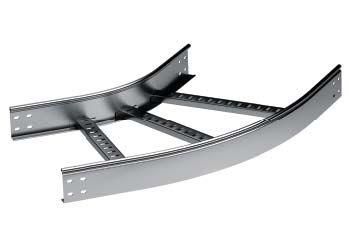

Угол горизонтальный 45 градусов 100x400 R-300 от DKC (ДКС) в артикуле lc0134k - это элемент кабельной трассы для плавного изменения направления кабелей на 45° в горизонтальной плоскости. Комплектуется всем необходимым крепежом и подходит для лотков серии L5 Combitech с параметрами 400×100 мм.

Назначение и область применения

Угол горизонтальный 45 градусов 100x400 R-300 используется для создания поворотов в кабельных трассах, где требуется изменить направление прокладки кабелей под углом 45° без резких изгибов. Применяется в системах с перфорированными лотками шириной 400 мм и высотой борта 100 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, цехах, распределительных пунктах, на объектах энергетики и транспорта.

Технические характеристики

• Угол поворота: 45 градусов
• Внутренний радиус изгиба: 300 мм - обеспечивает безопасный радиус изгиба для кабелей, предотвращает повреждение изоляции
• Ширина ответвления: 400 мм - совместим с лотками этой ширины
• Высота бокового профиля: 100 мм - соответствует стандартной высоте бортов лотков L5 Combitech
• Материал: сталь, оцинкованная по методу Сендзимира - защищена от коррозии, долговечна в агрессивных средах
• Толщина стенки: 1 мм - достаточна для жесткости при нагрузках, но требует осторожности при механических воздействиях
• Тип профиля: открытый, перфорированный - позволяет фиксировать кабели хомутиками и проводить вентиляцию
• Цвет: светло-серый - единый внешний вид с другими элементами серии L5 Combitech
• Огнестойкость: да - сохраняет целостность при температурном воздействии до предела, установленного нормами для металлических конструкций

Совместимость и монтаж

Угол горизонтальный 45 градусов 100x400 R-300 совместим исключительно с лотками серии L5 Combitech от DKC (ДКС) шириной 400 мм и высотой 100 мм. Монтируется с помощью входящих в комплект соединительных пластин LG1000, CM010620, CM110600, CM220600 - они обеспечивают надежную стыковку с прямыми участками трассы. Крепежные элементы уже подобраны под тип профиля и не требуют замены. Установка выполняется болтами через перфорацию; не допускается использование саморезов или крепежа другого типа. Для точного выравнивания рекомендуется использовать уровень и временные фиксаторы перед окончательным затягиванием.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к металлическим кабельным трассам для промышленного использования. Оцинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает класс защиты Z275. Огнестойкость подтверждает возможность эксплуатации в зонах с повышенными требованиями к пожарной безопасности. Соответствие серийному решению L5 Combitech гарантирует соблюдение всех норм по электромагнитной совместимости и механической прочности.

Преимущества

• Готовый комплект - все крепежи и пластины входят в упаковку, снижается риск потери деталей и ошибок сборки
• Радиус 300 мм - минимизирует напряжение в кабелях, особенно важен для чувствительных многожильных и оптоволоконных линий
• Оцинковка по Сендзимиру - устойчивость к коррозии даже во влажных и агрессивных средах, продлевает срок службы
• Открытый профиль - удобство доступа к кабелям для обслуживания и модификации трассы
• Единая система - совместимость с другими элементами L5 Combitech упрощает масштабирование проекта

Ограничения применения

• Не применяется для вертикальных поворотов - предназначен только для горизонтальных трасс
• Не подходит для лотков других производителей, даже при совпадении габаритов - отличаются форма креплений и шаг перфорации
• Не рассчитан на значительные динамические нагрузки - не следует использовать как несущую конструкцию для оборудования
• Запрещено применение в условиях постоянного контакта с открытым огнем или сверхвысокими температурами (>500C)
• Не предназначено для прокладки взрывоопасных кабелей без дополнительной герметизации

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Обход технологического оборудования на конвейере с ограниченным пространством
• Смена направления кабельной дорожки между этажами в распределительном щите
• Прокладка кабелей в автоматизированной линии с плотной компоновкой

Практические советы

• Перед установкой проверьте соответствие внутреннего радиуса 300 мм минимальному допустимому радиусу изгиба используемых кабелей - особенно важно для медных многожильных и оптоволоконных линий
• При монтаже на длинных участках используйте хотя бы один прямой элемент перед и после угла - так снижаются усилия на крепления
• Не забудьте закрепить кабели внутри угла хомутиками - свободно лежащий кабель может сместиться при вибрациях
• При работе в сырых помещениях периодически осматривайте места стыков - хоть покрытие оцинкованное, микротрещины в сварных швах возможны при длительной эксплуатации
• Артикул lc0134k всегда заказывайте в паре с лотками L5 Combitech - другие элементы серии имеют точно совпадающие параметры крепления
