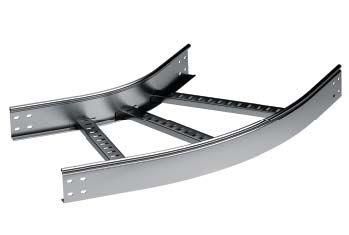

Угол горизонтальный 45 градусов 100x200 R-300 в комплекте с креп. эл. и соед. пластинами, необходимыми для монтажа | LC0132K DKC ДКС

Угол горизонтальный 45 градусов 100x200 R-300 от DKC (ДКС), артикул lc0132k, предназначен для изменения направления кабельной трассы под углом 45° в горизонтальной плоскости. Комплектуется крепежом и соединительными пластинами, что ускоряет сборку и обеспечивает надежную фиксацию в системах L5 Combitech.

Назначение и область применения

Угол горизонтальный 45 градусов 100x200 R-300 используется для плавного перехода кабельных трасс между участками, расположенными под углом друг к другу. Подходит для установки в промышленных объектах, где требуется организовать маршруты кабелей в сложных условиях - например, вокруг оборудования, перегородок или технологических ниш. Применяется совместно с лотками шириной 200 мм и высотой борта 100 мм из серии L5 Combitech.

Технические характеристики

• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - обеспечивает долговечность и устойчивость к коррозии;
• Внутренний радиус изгиба: 300 мм - позволяет прокладывать кабели без повреждений изоляции;
• Ширина ответвления: 200 мм - соответствует стандартным лоткам этой ширины;
• Высота бокового профиля: 100 мм - совместима с лотками того же размера;
• Тип профиля: открытый, перфорированный - удобен для крепления кабелей и доступа к проводам;
• Толщина стенки: 1 мм - достаточна для жесткости при нагрузках, типичных для кабельных трасс;
• Цвет: светло-серый - соответствует цветовой гамме системы L5 Combitech;
• Огнестойкость: да - материал сохраняет целостность при воздействии открытого огня до предела нормированной температуры;
• Комплектация: крепежные элементы LG1000, CM010620, CM110600, CM220600 - все необходимые детали для сборки в одном комплекте.

Совместимость и монтаж

Угол горизонтальный 45 градусов 100x200 R-300 совместим исключительно с лотками серии L5 Combitech шириной 200 мм и высотой борта 100 мм. Монтаж выполняется с помощью входящих в комплект соединительных пластин и метизов. Для сборки необходимо:

• выровнять торцы лотков перед присоединением;
• фиксировать угол болтами через перфорацию - шаг отверстий стандартизован под пластины CM010620 и аналоги;
• не допускать перекосов при затяжке - это снижает риск деформации профиля;
• при необходимости использовать дополнительный крепеж на опорах - особенно при длинных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для кабельных систем промышленного назначения. Оцинковка по методу Сендзимира гарантирует соответствие ГОСТ 14918 и DIN EN ISO 1461. Угол не содержит токсичных материалов и безопасен при эксплуатации в помещениях с повышенной влажностью или химической активностью среды.

Преимущества

• Готовая комплектация - не требует докупки крепежа или пластин;
• Оцинковка Сендзимира - защищает от коррозии даже при механических повреждениях покрытия;
• Радиус 300 мм - минимизирует усилия при протяжке кабелей, снижает риск повреждения изоляции;
• Перфорированный профиль - позволяет легко закрепить кабели хомутиками или зажимами прямо на корпусе угла;
• Единая система - полностью совместим с другими элементами L5 Combitech, что упрощает масштабирование проекта.

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных плоскостей;
• Не рекомендуется применять с лотками других серий или производителей - возможны расхождения в габаритах и расположении отверстий;
• Не подходит для кабелей с минимальным радиусом изгиба более 300 мм - превышение вызывает перегрузку и повреждение;
• Не следует использовать в условиях постоянного погружения в жидкость - хотя оцинковка устойчива, длительный контакт с водой может привести к коррозии в местах микроповреждений.

Примеры использования

• Обход трубопровода на производстве - изменение направления трассы вокруг цилиндрического элемента;
• Подключение кабелей к пульту управления - организация поворота в ограниченном пространстве;
• Проход через стену с перепадом уровней - когда один уровень лотка смещен относительно другого на 45°;
• Системы автоматизации на конвейерах - где требуется гибкая трассировка сигналов и питания.

Практические советы

• Проверьте внутренний радиус 300 мм перед выбором кабеля - он должен иметь минимальный радиус изгиба ≤ 300 мм;
• При монтаже используйте только те крепежные пластины, которые указаны в комплекте - другие могут не подходить по форме или размеру;
• Если трасса проходит через вибрационные зоны - дополнительно закрепите угол к основанию анкерами;
• При использовании в сыром помещении проверяйте состояние оцинковки ежегодно - особенно в местах стыков и перфораций;
• Артикул lc0132k всегда заказывайте вместе с лотками L5 Combitech - так вы гарантированно получите совместимую систему.
