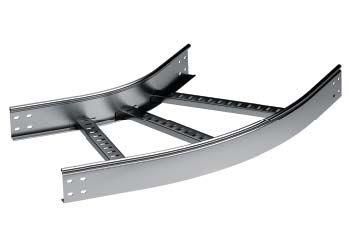

Угол горизонтальный 45 градусов 50x400 R-300 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LC0534K ДКС

Угол горизонтальный 45 градусов 50x400 R-300 от DKC (ДКС), артикул lc0534k, предназначен для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Комплектация включает все необходимые крепежные элементы и соединительные пластины, что упрощает монтаж в системах L5 Combitech.

Назначение и область применения

Угол горизонтальный 45 градусов 50x400 R-300 используется для плавного перехода кабельной трассы между участками, расположенными под углом друг к другу. Применяется в системах прокладки кабелей в промышленных объектах, центрах обработки данных, на заводах и в энергообъектах, где требуется организовать маршруты с минимальным изгибом и сохранением механической прочности.

Подходит для работы с лотками шириной 400 мм и высотой борта 50 мм, входящими в серию L5 Combitech. Обеспечивает надежный поворот без перегиба проводов и снижения допустимой нагрузки на кабели.

Технические характеристики

• Угол поворота: 45 градусов
• Внутренний радиус изгиба: 300 мм - обеспечивает безопасную прокладку кабелей без повреждения изоляции
• Ширина ответвления: 400 мм - совместим с лотками той же ширины
• Высота бокового профиля: 50 мм - соответствует стандартной высоте бортов лотков серии L5 Combitech
• Материал: сталь, оцинкованная по методу Сендзимира - повышенная коррозионная стойкость, долгий срок службы
• Толщина стенки: 1 мм - достаточна для жесткости при сохранении легкости
• Тип профиля: открытый, перфорированный - позволяет фиксировать кабели хомутиками и легко доступен для осмотра
• Огнестойкость: да - выдерживает воздействие открытого огня в рамках требований к кабельным системам
• Цвет: светло-серый - единый внешний вид с другими элементами системы L5 Combitech

Совместимость и монтаж

Угол горизонтальный 45 градусов 50x400 R-300 совместим исключительно с лотками серии L5 Combitech, имеющими ширину 400 мм и высоту борта 50 мм. Монтаж выполняется с использованием комплектных соединительных пластин LG5000, CM010620, CM110600 и CM220600 - они обеспечивают герметичное и механически прочное соединение с прямыми участками трассы.

Не используйте этот угол с лотками других серий или с другой высотой борта - возможны зазоры, потеря жесткости и риск выпадения кабелей.

Рекомендуется закреплять угол через каждые 80–100 см с помощью болтов, предусмотренных в комплекте. Убедитесь, что все пластины плотно прилегают к поверхности лотка - проверьте отсутствие перекосов перед затяжкой.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости кабельных систем, применяемых в промышленных помещениях. Оцинкование по методу Сендзимира гарантирует соответствие нормам по защите от коррозии в условиях повышенной влажности и агрессивной среды. Сертификаты на продукцию доступны у производителя DKC (ДКС).

Преимущества

• Полный комплект крепежа в одной упаковке - не нужно докупать болты, гайки и пластины
• Оцинкованная сталь по методу Сендзимира - устойчивость к ржавчине даже в сырых помещениях
• Перфорированный профиль - удобство крепления кабелей и быстрый доступ к проводам при обслуживании
• Чёткая геометрия с радиусом 300 мм - предотвращает перегиб кабелей, особенно многожильных и оптоволоконных
• Единый дизайн с серией L5 Combitech - эстетично и технологически согласовано

Ограничения применения

• Не применяйте для вертикальных поворотов - предназначен только для горизонтальных трасс
• Не используйте с лотками шириной менее 400 мм или более 400 мм - несовместимость по габаритам
• Не рекомендуется для установки в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями - хотя огнестойкий, он не является термостойким материалом
• Не подходит для кабелей с минимальным радиусом изгиба больше 300 мм - например, некоторые силовые кабели с большими диаметрами

Примеры использования

• Поворот трассы в распределительном щите, где необходимо изменить направление кабеля на 45° для выхода к оборудованию
• Обход препятствий (трубопроводов, колонн) в производственном цехе с использованием лотков L5 Combitech
• Прокладка кабелей в серверной комнате, где требуется минимизация изгибов для защиты волоконно-оптических линий
• Система кабельной трассы в подвале здания с высокой влажностью - оцинкованная сталь предотвращает коррозию

Практические советы

• Перед монтажом проверьте внутренний радиус 300 мм - убедитесь, что кабели, которые будут прокладываться, имеют допустимый радиус изгиба ≤ 300 мм
• Если трасса проходит через зону с вибрацией, дополнительно закрепите угол двумя точками крепления на каждом конце
• При необходимости удлинения трассы - используйте только оригинальные соединительные пластины из комплекта; аналоги могут нарушить жесткость и герметичность
• При работе в холодных условиях (ниже -20C) избегайте ударных нагрузок на изделие - сталь становится более хрупкой
• Артикул lc0534k всегда заказывайте вместе с лотками L5 Combitech - так гарантирована полная совместимость
