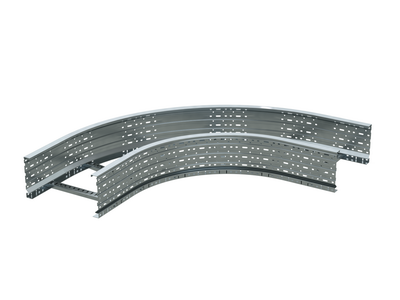

Угол лестничный 90 градусов 80x200 R=660мм горячеоцинкованный - ULD682HDZ ДКС

Угол лестничный 90 градусов 80x200 R660 горячеоцинкованный от DKC (ДКС) - это элемент кабельной трассы серии U5 Combitech, предназначенный для организации поворотов под прямым углом в горизонтальной плоскости. Артикул uld682hdz обеспечивает надежную прокладку кабелей в условиях повышенной влажности благодаря прочному оцинкованному покрытию.

Назначение и область применения

Угол лестничный 90 градусов 80x200 R660 горячеоцинкованный используется для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Применяется в системах U5 Combitech для прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Подходит для объектов с высокой влажностью, агрессивными средами и требовательными условиями эксплуатации - например, в промышленных цехах, трансформаторных подстанциях, насосных станциях, метрополитенах и на объектах ЖКХ.

Технические характеристики

• Материал: сталь с горячим цинкованием - устойчивость к коррозии, срок службы до 30–50 лет
• Размеры: ширина лотка 200 мм, высота 80 мм - совместим с лотками U5 Combitech таких же габаритов
• Внутренний радиус изгиба: 600 мм - снижает риск перегиба и повреждения кабелей при прокладке
• Толщина лонжерона: 1,5 мм - обеспечивает жесткость и долговечность при нагрузках
• Тип ступени: перфорированный профиль - облегчает монтаж, вентилирует кабели, позволяет фиксировать провода хомутиками
• Боковой профиль: открытый - удобен для осмотра и замены кабелей без демонтажа
• Цвет: серый - соответствует цвету всей серии U5 Combitech
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –45C до +40C, в условиях повышенной влажности и атмосферных воздействий
• Исполнение: без соединительного разъема - требуется установка через прямые участки лотка
• Огнестойкость: да - сохраняет целостность цепи при возгорании, соответствует требованиям к кабельным трассам в зонах повышенной пожарной опасности
• Широкодиапазонное исполнение: да - поддерживает использование в различных типах трасс, включая усиленные варианты

Совместимость и монтаж

Угол лестничный 90 градусов 80x200 R660 горячеоцинкованный совместим исключительно с лотками серии U5 Combitech с параметрами 80×200 мм. Монтаж выполняется путем стыковки с прямыми участками трассы. Для фиксации используются болтовые соединения с другими элементами системы. Отсутствие встроенного соединительного разъема требует точного выравнивания смежных участков. Рекомендуется соблюдать шаг крепления не более 1,5 м для обеспечения устойчивости. Перфорация на боковых стенках позволяет дополнительно закрепить кабели с помощью пластиковых хомутиков без снятия крышки.

Безопасность и стандарты

Элемент соответствует требованиям к кабельным трассам в условиях повышенной пожарной безопасности: сохраняет механическую целостность при воздействии открытого огня. Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461 - гарантирует антикоррозийную защиту. Климатические классы (ОМ1, У1, УХЛ, ХЛ1) подтверждают соответствие нормам для работы в суровых условиях. Наличие перфорации снижает риск перегрева кабелей, что также способствует пожаробезопасности.

Преимущества

• Плавный изгиб с радиусом 600 мм минимизирует механические напряжения на кабелях при протяжке
• Горячее цинкование обеспечивает длительную защиту от ржавчины - особенно важно в сырых и агрессивных средах
• Перфорированные стенки упрощают обслуживание и модификацию трассы без полного демонтажа
• Небольшой вес конструкции снижает нагрузку на крепления и ускоряет монтаж
• Совместимость с серией U5 Combitech гарантирует герметичность и однородность всей трассы
• Поддержка усиленного исполнения позволяет использовать угол в длинных трассах с большими нагрузками

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных изменений направления
• Требует обязательного использования с лотками U5 Combitech 80×200 мм; несовместим с другими сериями или размерами
• Отсутствие соединительного разъема усложняет сборку - необходимо точно выверять положение соседних элементов
• Не рекомендован для частого снятия и переустановки - после нескольких разборок возможна деформация перфораций
• Не является герметичным элементом - не применяется там, где требуется IP-защита от воды или пыли

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Обход технологического оборудования в пищевой промышленности
• Прокладка кабелей в подземных тоннелях метро с высокой влажностью
• Формирование маршрута между этажами в многоэтажном здании при использовании лестничных лотков
• Создание ответвлений в распределительных щитах с ограниченным пространством

Практические советы

• При прокладке кабелей используйте специальные масла или ролики - внутренний радиус 600 мм допускает протяжку, но требует осторожности
• Проверьте совпадение размеров перед заказом: высота 80 мм и ширина 200 мм должны точно соответствовать вашим лоткам
• Для длинных трасс с несколькими углами увеличьте плотность креплений - каждый угол должен иметь минимум два крепления
• При работе в агрессивных средах (например, на химических заводах) регулярно проверяйте состояние цинкового покрытия - хотя оно долговечно, механические повреждения могут ослабить защиту
• Не используйте этот угол как опору для тяжелых устройств - он рассчитан только на кабельные нагрузки
