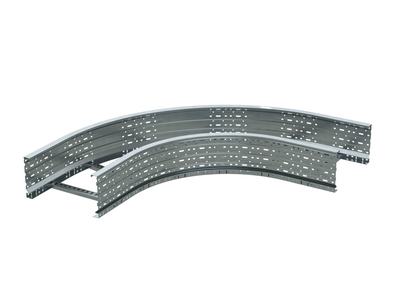

Угол лестничный 90 градусов R660 80x400 мм DKC (ДКС) ULD684

Угол лестничный 90 градусов 80x400, R660 от DKC (ДКС) - элемент кабельной трассы серии U5 Combitech, предназначенный для организации поворотов под прямым углом в горизонтальной плоскости. Артикул uld684 обеспечивает надежную прокладку кабелей в перфорированных лотках с сохранением целостности изоляции благодаря плавному радиусу изгиба.

Назначение и область применения

Угол лестничный 90 градусов 80x400, R660 используется для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Применяется в системах U5 Combitech там, где требуется переход между участками лотка, расположенными перпендикулярно друг другу. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, серверных помещениях, энергообъектах и на транспорте.

Технические характеристики

• Угол поворота: 90°
• Внутренний радиус изгиба: 600 мм
• Ширина лотка: 400 мм
• Высота борта: 80 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина лонжерона: 1,5 мм
• Тип профиля: открытый, перфорированный
• Цвет: серый
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - допускает работу в условиях повышенной влажности, температур до –40 C и в промышленной среде
• Огнестойкость: соответствует требованиям к негорючим материалам
• Исполнение: без соединительных разъемов - монтируется напрямую к лоткам
• Поддержка длинных пролетов: да - возможно использование с опорами на расстояниях более 3 метров

Совместимость и монтаж

Угол лестничный 90 градусов 80x400, R660 совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 80 мм и ширину 400 мм. Монтаж выполняется путем плотного стыкования с торцами лотков без использования дополнительных фиксирующих элементов. Благодаря перфорированной конструкции возможна установка крепежа через отверстия в боковых стенках. Для усиления жесткости при длинных пролетах рекомендуется применять поддерживающие кронштейны.

Безопасность и стандарты

Изделие выполнено из стали с горячим цинкованием по методу Сендзимира - обеспечивает долговечную коррозионную стойкость. Соответствует требованиям к огнестойкости материалов для кабельных трасс. Климатические классы ОМ2/У2/УХЛ2/ХЛ2 подтверждают работоспособность в условиях агрессивной среды, включая холодные и влажные помещения.

Преимущества

• Плавный внутренний радиус 600 мм снижает риск механического повреждения кабелей при протяжке
• Перфорация боковых стенок упрощает крепление и вентиляцию
• Оцинковка по методу Сендзимира гарантирует срок службы более 25 лет даже в агрессивной среде
• Низкий вес конструкции уменьшает нагрузку на несущие элементы здания
• Поддержка работы на больших пролетах - экономит количество опор

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных изменений направления
• Совместим только с лотками U5 Combitech 80×400; несовместим с другими сериями или размерами
• Не имеет собственных соединительных разъемов - требует точного выравнивания с лотками при монтаже
• Не рассчитан на воздействие открытого пламени или экстремально высоких температур (>+100 C длительно)

Примеры использования

• Поворот трассы в серверной комнате вокруг колонны
• Смена направления кабельного канала в производственном цеху от потолочного к настенному участку
• Обход препятствий (дверных проемов, трубопроводов) в распределительных щитах
• Прокладка кабелей в холодильных камерах и наружных технологических площадках

Практические советы

• При прокладке кабелей используйте смазку для снижения трения - особенно при большом числе проводов
• Проверьте соответствие ширины и высоты лотков перед монтажом - отклонение даже на 5 мм затруднит сборку
• Для пролетов свыше 3 м обязательно применяйте крепления к несущим конструкциям
• Рекомендуется монтировать угол после окончательной прокладки основных участков лотка - так легче добиться точного совмещения
• Не используйте этот угол как несущий элемент - он не воспринимает значительные внешние нагрузки
