Угол листовой 90 градусов 150x200 R=660мм горячеоцинкованный - USD652HDZ ДКС

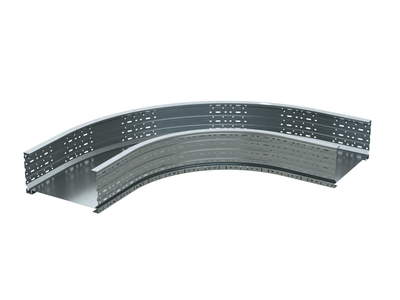

Угол листовой 90 градусов 150x200 R660 горячеоцинкованный от DKC - элемент системы U5 Combitech, предназначенный для формирования жестких поворотов кабельных трасс под прямым углом. Благодаря плавному изгибу с радиусом 660 мм и прочному горячеоцинкованному покрытию, этот угол обеспечивает безопасную прокладку кабелей в агрессивных средах, сохраняя целостность изоляции и минимизируя риск провисания.

Назначение и область применения

Угол листовой 90 градусов 150x200 R660 горячеоцинкованный используется исключительно в системе U5 Combitech для создания поворотов кабельных трасс в горизонтальной плоскости. Он применяется там, где требуется изменить направление трассы на 90° без резких изгибов, которые могут повредить кабели. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных помещениях, на объектах с высокой влажностью, в туннелях, на элеваторах, в пищевой и химической промышленности.

Технические характеристики

• Угол изгиба: 90°
• Размеры: высота 150 мм, ширина 200 мм
• Внутренний радиус изгиба: 660 мм - обеспечивает плавный переход кабелей, снижает механическую нагрузку на изоляцию
• Толщина металла: 1,5 мм - достаточна для жесткости и долговечности при нагрузках
• Покрытие: горячее цинкование - защищает от коррозии, срок службы до 30–50 лет
• Перфорация: да - с перфорацией по боковой стенке для фиксации кабелей и удобства монтажа
• Цвет: серый - соответствует цветовой гамме системы U5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –45C до +40C, в условиях повышенной влажности, запыленности и атмосферных осадков

Совместимость и монтаж

Угол листовой 90 градусов 150x200 R660 горячеоцинкованный совместим только с лотками системы U5 Combitech, имеющими высоту борта 150 мм и ширину 200 мм. Монтаж выполняется путём соединения с лотком через самонарезающие болты или заклепки, предусмотренные в перфорированных зонах. Перфорация позволяет легко фиксировать кабели внутри угла, что исключает их перемещение и перегиб. Для сборки трассы используйте комплектующие того же производителя - DKC - чтобы гарантировать точность посадки и герметичность соединений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности для электроустановок. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4–C5 по ISO 12944. Огнестойкость подтверждена тестированием на воспламеняемость - материал не распространяет пламя и не выделяет токсичных газов при нагреве. Климатические категории (УХЛ, ХЛ1) указывают на возможность эксплуатации в холодном и влажном климате, включая открытые площадки и неотапливаемые помещения.

Преимущества

• Плавный радиус 660 мм снижает напряжение на кабелях при протяжке, особенно важен для многожильных и чувствительных к изгибу проводов
• Горячее цинкование гарантирует долговечность в агрессивных средах - без необходимости окраски или обслуживания
• Перфорация позволяет крепить кабели прямо в угле, исключая необходимость установки дополнительных креплений
• Жесткая конструкция из стали 1,5 мм предотвращает деформацию при внешних воздействиях
• Единая система U5 Combitech обеспечивает быстрый и стандартизированный монтаж без адаптеров

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных участков трассы
• Не совместим с лотками других систем (например, U5 Standard, ELCO, Legrand) - требует точного соответствия размерам 150×200 мм
• Не рекомендован для прокладки кабелей с минимальным допустимым радиусом изгиба менее 660 мм - возможны повреждения
• При использовании в условиях постоянного контакта с кислотами или щелочами (например, в химических цехах) необходимо дополнительно проверять совместимость покрытия

Примеры использования

• Поворот кабельной трассы в производственном цехе между двумя рядами оборудования
• Проход трассы через стену или перегородку с изменением направления на 90°
• Обвод препятствий (вентиляционные каналы, трубопроводы) в технологическом помещении
• Прокладка кабелей в подземных коллекторах и канализационных камерах с высокой влажностью
• Формирование маршрутов в автоматизированных линиях с частыми изменениями направления

Практические советы

• При выборе учитывайте посадочные размеры: высота и ширина должны точно совпадать с лотками U5 Combitech - отклонение более +-1 мм вызывает люфт и снижает надежность крепления
• Перед монтажом проверьте наличие перфорации - она должна быть чётко просверлена, без заусенцев, чтобы не повредить изоляцию кабелей
• Для кабелей большего диаметра (более 25 мм) используйте дополнительные фиксаторы, так как вес может вызвать прогиб в длинных участках
• При работе в местах с высокой вибрацией (станки, насосы) усиливайте крепление к основанию анкерными болтами
• Запрещено использовать в качестве опоры для тяжелых конструкций - угол рассчитан только на нагрузку от кабелей и собственного веса
