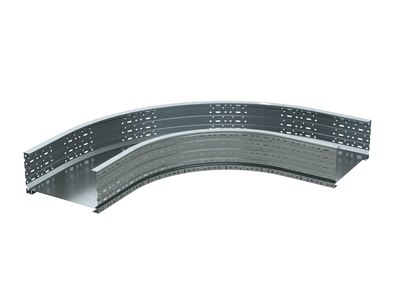

Угол листовой 90 градусов 100x600 R=660мм горячеоцинкованный - USD616HDZ ДКС

Угол листовой 90 градусов 100x600, радиус изгиба 660 мм, горячее цинкование — это элемент кабельной трассы серии U5 Combitech от DKC, предназначенный для создания жестких поворотов под прямым углом. Он обеспечивает безопасную и компактную прокладку кабелей в сложных конструкциях, особенно там, где важна долговечность и защита от коррозии.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в горизонтальной плоскости на 90°. Подходит для систем, требующих точного соблюдения геометрии трассы — например, в промышленных зонах, на заводах, в туннелях, на объектах с высокой влажностью или агрессивной средой. Применяется исключительно в сочетании с лотками серии U5 Combitech высотой 100 мм и шириной 600 мм.

Технические характеристики

• Материал: нержавеющая сталь — обеспечивает прочность и устойчивость к механическим нагрузкам
• Угол изгиба: 90° — фиксированный поворот без регулировки
• Внутренний радиус: 660 мм — плавный переход, снижающий риск перегиба кабелей
• Размеры: 100 мм (высота) × 600 мм (ширина) — соответствует стандартным лоткам U5 Combitech
• Толщина материала: 1,5 мм — достаточна для жесткости без излишней массы
• Покрытие: горячее цинкование — защищает от коррозии, срок службы до 30–50 лет
• Перфорация: да — с отверстиями для крепления болтами через боковые стенки
• Исполнение: без разъема — требуется соединение с другими элементами трассы
• Цвет: серый — единый внешний вид с остальными элементами серии
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — работает при температуре от –40°C до +40°C, в условиях повышенной влажности и агрессивной среды
• Огнестойкость: да — не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Угол листовой 90 градусов 100x600, радиус изгиба 660 мм, горячее цинкование совместим только с лотками серии U5 Combitech того же размера (100×600 мм). Крепление выполняется через перфорацию на боковых стенках с помощью болтов М8 или аналогичных. Для сборки трассы используйте стандартные крепежи серии U5 Combitech. Не допускается использование с лотками других серий — возможны зазоры, деформация или потеря герметичности.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению согласно ГОСТ 15150 и ГОСТ 15543. Горячее цинкование обеспечивает электроизоляцию поверхности, снижая риск коррозионных повреждений. Сертифицировано для работы в помещениях с повышенной влажностью и на открытых площадках.

Преимущества

• Плавный радиус 660 мм минимизирует давление на кабели при прокладке и обслуживании
• Нержавеющая сталь + горячее цинкование обеспечивают длительный срок службы без замены
• Перфорация позволяет легко закрепить угол на любой поверхности — стена, потолок, опора
• Не требует специальных инструментов для установки — монтаж выполнен с использованием стандартного крепежа
• Поддерживает плотную укладку кабелей — предотвращает провисание и перегиб

Ограничения применения

• Не предназначен для вертикальных поворотов — только горизонтальные
• Не совместим с лотками других серий или размеров — даже небольшие отклонения (например, 95 мм вместо 100 мм) недопустимы
• Не рекомендован для частого демонтажа — перфорация и цинковое покрытие могут повредиться при многократном откручивании
• Не является водоуплотнителем — для герметизации необходимо использовать дополнительные уплотнители

Примеры использования

• Прокладка силовых кабелей в цехах с технологическим оборудованием
• Кабельные трассы в пищевой промышленности — где важно сохранить чистоту и устойчивость к мойке
• Заводские конвейеры с необходимостью изменить направление трассы под 90°
• Объекты с высокой влажностью: насосные станции, канализационные коллекторы, холодильные камеры

Практические советы

• Проверьте перед монтажом соответствие ширины и высоты лотка — 100×600 мм — чтобы избежать люфта
• Используйте антивибрационные прокладки между уголком и конструкцией, если трасса расположена рядом с вибрирующим оборудованием
• При прокладке большого числа кабелей — следите, чтобы суммарный диаметр не превышал 60% внутреннего объема трассы
• При работе в агрессивной среде (химические производства) дополнительно проверяйте химическую совместимость с окружающей средой — хотя цинкование устойчиво, некоторые кислоты могут повредить покрытие
• При необходимости удлинения трассы — комбинируйте этот угол с прямыми участками U5 Combitech, не применяйте адаптеры сторонних производителей
