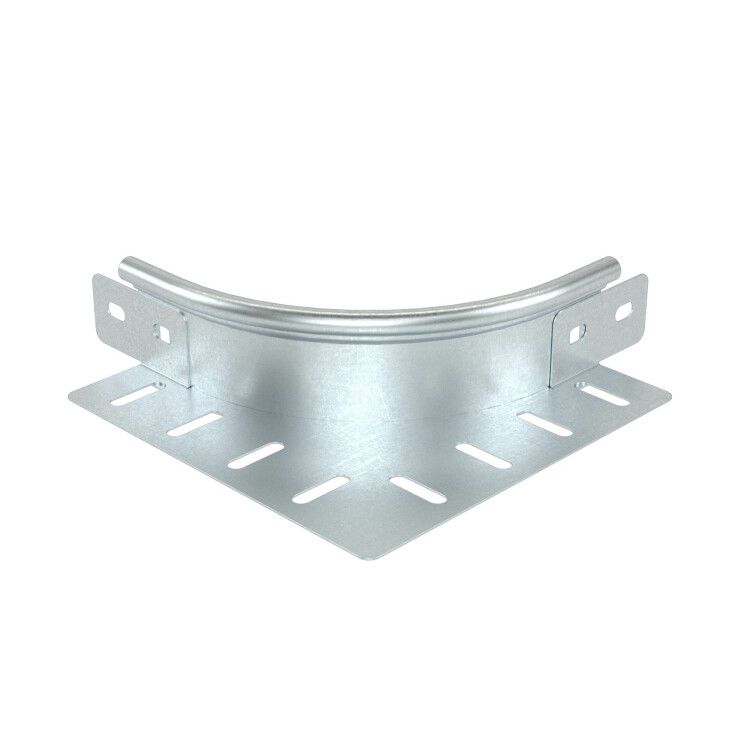

Угол горизонтальный универсальный 90 градусов H50 от DKC (ДКС), артикул scg90500, предназначен для изменения направления кабельной трассы в горизонтальной плоскости на 90°. Он совместим с лотками высотой 50 мм и обеспечивает надёжный переход с сохранением защиты кабелей.

Назначение и область применения

Угол горизонтальный универсальный 90 градусов H50 используется для создания поворотов, отводов и ответвлений в горизонтальных кабельных трассах. Подходит для систем с лотками высотой 50 мм, независимо от их ширины. Применяется в промышленных объектах, цехах, распределительных щитах, на транспорте и в энергетике - там, где требуется компактный и прочный поворот трассы.

Технические характеристики

• Угол поворота: 90°
• Тип изделия: Угол горизонтальный
• Материал: Нержавеющая сталь
• Толщина материала: 0,8 мм
• Покрытие: Оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Высота кабельного лотка: 50 мм
• Ширина кабельного лотка: 600 мм
• Внутренний радиус поворота: 100 мм
• Исполнение: Широкодиапазонное - совместим с лотками различной ширины при фиксированной высоте 50 мм
• Монтажные отверстия: Есть - для крепления болтами
• Перфорированная боковая стенка: Да - для лучшего теплоотвода и вентиляции
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Цвет: Серый

Совместимость и монтаж

Угол горизонтальный универсальный 90 градусов H50 совместим со всеми лотками серии S3 Combitech высотой 50 мм. Крепится к лоткам через перфорированные отверстия с помощью болтов M6 или аналогичных. Для герметизации стыка рекомендуется использовать крышку того же типа - это снижает риск механического повреждения кабелей и повышает уровень защиты от пыли и влаги. Монтаж выполняется после сборки прямых участков трассы; изгиб осуществляется за счёт жёсткой формы угла, без необходимости подрезки.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - гарантирует долговечность в агрессивных средах. Обладает огнестойкостью, что соответствует нормам для промышленных кабельных систем. Перфорация боковой стенки способствует рассеиванию тепла, предотвращая перегрев кабелей. Соответствует требованиям ГОСТ Р 50571 и DIN 41424 для кабельных лотков.

Преимущества

• Универсальность - один элемент подходит для лотков шириной до 600 мм, не требует подбора по ширине
• Высокая прочность благодаря толщине 0,8 мм и качественному оцинкованию
• Защита кабелей - возможность установки крышки исключает доступ к проводникам и повышает класс IP
• Лёгкий монтаж - готовые отверстия позволяют закрепить угол без сверления
• Долгий срок службы - материал устойчив к коррозии даже во влажных и химически активных средах

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальной плоскости
• Подходит только для лотков высотой 50 мм; несовместим с другими высотами (например, 100 мм или 200 мм)
• Не следует использовать в условиях постоянного погружения в воду - хотя покрытие оцинкованное, изделие не имеет IP-рейтинга для подводного применения
• Внутренний радиус 100 мм ограничивает минимальный радиус изгиба кабелей - не подходят для очень жёстких кабелей с малым допустимым радиусом изгиба

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Отвод кабелей от основного лотка к станку с ограниченным пространством
• Соединение двух параллельных лотков под прямым углом в серверной комнате
• Обход препятствий (трубопроводов, воздуховодов) в распределительных щитах

Практические советы

• При монтаже проверьте соответствие ширины лотка - максимальная допустимая ширина 600 мм, меньшие значения не влияют на работу
• Используйте крышку того же производителя - она плотно защёлкивается и создаёт единый контур защиты
• Не затягивайте болты слишком сильно - это может деформировать тонкую сталь (0,8 мм)
• Для влажных помещений дополнительно проверьте целостность оцинкованного слоя перед установкой
• Этот угол - часть серии S3 Combitech; для унификации системы используйте все элементы из этой же серии
