Угол листовой 90 градусов 150x600, цинк-ламельный | USD656ZL DKC ДКС

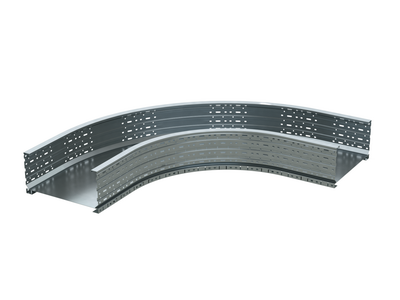

Листовой угол 90 градусов 150x600 цинк-ламельный от DKC (ДКС), артикул usd656zl, предназначен для формирования прямых поворотов в кабельных трассах системы U5 Combitech. Он обеспечивает прочную, защищенную и компактную маршрутизацию кабелей в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы под углом 90° в горизонтальной плоскости. Подходит для систем U5 Combitech с высотой борта 150 мм и шириной 600 мм. Применяется в промышленных объектах: на заводах, в энергообъектах, вентиляционных шахтах, серверных помещениях и других местах, где требуется надежная фиксация кабелей с минимальным риском повреждений.

Технические характеристики

• Угол изгиба: 90°
• Размеры: высота 150 мм, ширина 600 мм
• Толщина материала: 1,5 мм
• Внутренний радиус изгиба: 660 мм - обеспечивает плавный переход кабелей, снижает напряжение на изоляции
• Материал: нержавеющая сталь
• Покрытие: цинк-ламель - магниевая смола с частицами цинка и алюминия, повышает коррозионную стойкость
• Цвет: серый
• Исполнение: без разъема - требует соединения с другими элементами трассы через болты или заклепки
• Монтажные отверстия: есть - для крепления к стене, потолку или другим несущим конструкциям
• Перфорированная боковая стенка: да - позволяет удобно фиксировать кабели хомутиками или крепежными планками
• Усиленное исполнение: да - увеличенная жесткость конструкции
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Широкодиапазонное исполнение: да - работает в широком температурном диапазоне и при перепадах влажности

Совместимость и монтаж

Листовой угол 90 градусов 150x600 цинк-ламельный совместим исключительно с лотками системы U5 Combitech того же размера (высота 150 мм, ширина 600 мм). Для установки используются стандартные крепежные элементы системы - самонарезающие винты или заклепки. Монтажные отверстия расположены равномерно по периметру, что позволяет фиксировать угол как к вертикальной поверхности, так и к горизонтальному основанию. Перфорация на боковой стенке упрощает крепление кабелей внутри трассы без необходимости сверления дополнительных отверстий.

Безопасность и стандарты

Изделие имеет огнестойкую конструкцию и соответствует нормам пожарной безопасности для промышленных кабельных трасс. Цинк-ламельное покрытие не выделяет токсичных веществ при нагреве. Материал - нержавеющая сталь - обеспечивает долговечность даже в агрессивных средах. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем.

Преимущества

• Плавный внутренний радиус 660 мм минимизирует перегиб кабелей, продлевая срок службы изоляции
• Цинк-ламельное покрытие устойчиво к коррозии лучше обычного цинка, почти сравнимо с нержавеющей сталью
• Усиленная конструкция выдерживает значительные внешние нагрузки и вес заполненной трассы
• Перфорация на стенках ускоряет сборку и позволяет легко регулировать положение кабелей
• Огнестойкость и широкий температурный диапазон делают его пригодным для экстремальных условий

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтального изменения направления
• Подходит только для лотков U5 Combitech с точными размерами 150×600 мм; несовместим с другими сериями
• Без разъема - требует дополнительного крепления к соседним элементам трассы, нельзя использовать как самостоятельный модуль
• Не рекомендуется для применений с частыми вибрациями выше 10 Гц без дополнительной амортизации

Примеры использования

• Поворот кабельной трассы вокруг колонны в производственном цехе
• Смена направления трассы при проходе через технологический проем в машинном зале
• Формирование нишевых участков трассы в серверной комнате с ограниченным пространством
• Прокладка силовых кабелей в сыром помещении (например, насосной станции) благодаря антикоррозийному покрытию

Практические советы

• При монтаже проверьте соответствие размеров лотков - высота должна точно быть 150 мм, иначе возникнет люфт или давление на кабели
• Используйте кабельные хомуты с шагом не более 400 мм в перфорированных зонах для равномерного распределения нагрузки
• Для защиты от конденсата в холодных помещениях рекомендуется дополнительно герметизировать стыки между углом и лотком
• При использовании в агрессивных средах (химические производства) периодически осматривайте покрытие - хотя цинк-ламель устойчив, длительный контакт с кислотами может вызвать эрозию
• Не используйте этот угол как опору для тяжелых труб или оборудования - он рассчитан только на кабельные нагрузки
