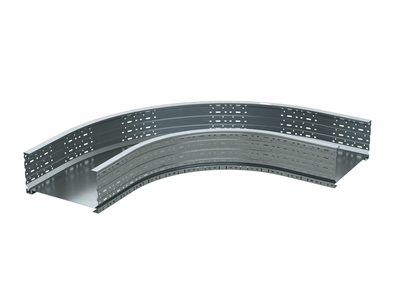

Угол листовой 90 градусов 200x400, цинк-ламельный | USD624ZL DKC ДКС

Листовой угол 90 градусов 200x400 цинк-ламельный от DKC (ДКС), артикул usd624zl, предназначен для формирования прямых поворотов в кабельных трассах системы U5 Combitech. Он обеспечивает прочную, защищенную и компактную маршрутизацию кабелей в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Угол листовой 90 градусов 200x400 цинк-ламельный используется для изменения направления кабельной трассы в горизонтальной плоскости под прямым углом. Применяется исключительно в системе U5 Combitech с лотками высотой 200 мм и шириной 400 мм. Подходит для прокладки силовых и контрольных кабелей на объектах с высокими требованиями к долговечности: промышленные цеха, энергообъекты, транспортные терминалы, серверные помещения.

Технические характеристики

• Угол изгиба: 90°
• Размеры: высота 200 мм, ширина 400 мм
• Толщина материала: 1,5 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: цинк-ламельное (магниевая смола с цинковыми и алюминиевыми хлопьями)
• Внутренний радиус изгиба: 660 мм
• Исполнение: без разъема, усиленное
• Монтажные отверстия: есть — для фиксации болтами
• Перфорированная боковая стенка: да — для вентиляции и легкого доступа к кабелям
• Цвет: серый
• Огнестойкость: соответствует требованиям
• Широкодиапазонное исполнение: поддерживает работу в широком температурном диапазоне

Совместимость и монтаж

Угол листовой 90 градусов 200x400 цинк-ламельный совместим только с лотками системы U5 Combitech того же размера — 200×400 мм. Монтаж выполняется через перфорированные отверстия с использованием болтов и гаек, предусмотренных в комплекте кабельных лотков. Для соединения с другими элементами трассы требуется точное выравнивание по оси. Отсутствие разъема требует жесткой фиксации на опорах или кронштейнах. Перфорация позволяет легко просверливать дополнительные отверстия при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не распространяет горение и сохраняет целостность при воздействии открытого огня. Цинк-ламельное покрытие обеспечивает электроизоляцию и снижает риск возникновения блуждающих токов. Конструкция не содержит острых кромок, что исключает повреждение изоляции кабелей при прокладке.

Преимущества

• Цинк-ламельное покрытие устойчиво к коррозии лучше обычного цинка той же толщины — продлевает срок службы в агрессивных средах
• Усиленная конструкция выдерживает большие нагрузки от кабелей и внешних воздействий
• Плавный внутренний радиус 660 мм минимизирует изгиб кабелей, предотвращая повреждение жил
• Перфорированная стенка улучшает теплоотвод и упрощает обслуживание
• Нержавеющая сталь в основании гарантирует прочность даже при длительной эксплуатации

Ограничения применения

• Не применяется вне системы U5 Combitech — несовместим с лотками других производителей или типоразмеров
• Не предназначена для вертикальных поворотов — только для горизонтальных изменений направления
• Запрещено использовать в средах с постоянным контактом с открытым огнем или расплавленными металлами
• Покрытие не рекомендовано для морских условий с высокой концентрацией соли — возможна эрозия при длительном воздействии

Примеры использования

• Поворот трассы в промышленном цеху между двумя участками оборудования
• Обход колонн или трубопроводов в серверной комнате
• Формирование перехода под технологическим проходом в пищевом производстве
• Создание закрытой кабельной трассы в зонах с повышенной влажностью — например, в насосных станциях

Практические советы

• Проверьте соответствие размеров лотков перед установкой — высота 200 мм и ширина 400 мм должны точно совпадать
• При монтаже используйте антивибрационные прокладки под крепеж — особенно в местах с частыми механическими нагрузками
• Не затягивайте болты слишком сильно — это может деформировать перфорированную стенку
• При необходимости модификации — перфорация позволяет легко сверлить новые отверстия под кабельные выводы
• Для максимальной защиты в агрессивных средах комбинируйте этот угол с герметичными крышками и заглушками U5 Combitech
