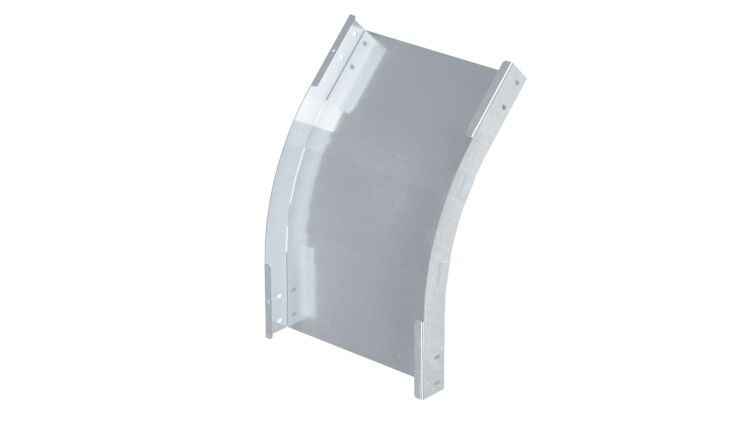

Угол листовой вертикальный внешний 45 градусов 150х300, R600, горячеоцинкованный | USOC653HDZ DKC ДКС

Угол листовой вертикальный внешний 45 градусов 150х300, R600, горячеоцинкованный от DKC (ДКС), артикул usoc653hdz, предназначен для изменения направления кабельной трассы в вертикальной плоскости с минимальным сопротивлением протяжке проводов. Применяется в системах кабельных каналов при монтаже силовых и слаботочных сетей.

Назначение и область применения

Этот угол используется для плавного перехода кабельной трассы на 45° вверх или вниз. Подходит для установки внутри зданий в местах, где требуется изменить уровень прокладки кабелей - например, при проходе через перекрытия, между этажами или вокруг препятствий. Обеспечивает снижение механического изгиба кабелей, что особенно важно при использовании жестких многожильных проводов или оптоволоконных линий.

Технические характеристики

• Тип: Вертикальный внешний угол - направлен наружу, формирует выпуклый поворот трассы
• Угол поворота: 45° - оптимальный баланс между компактностью и удобством протяжки
• Размеры: Высота 150 мм, ширина 300 мм - соответствует стандартным размерам лотков и коробов
• Внутренний радиус: 600 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: Сталь оцинкованная - прочная, устойчивая к деформациям
• Покрытие: Горячее цинкование - защищает от коррозии даже в условиях повышенной влажности
• Исполнение: Без соединительного элемента - требует дополнительных фиксирующих деталей (например, болтов или хомутов)
• Цвет: Серый - характерный цвет горячеоцинкованной стали

Совместимость и монтаж

Угол совместим с лотками и коробами серии U5 Combitech от DKC, имеющими аналогичную ширину 300 мм и высоту 150 мм. Для сборки системы необходимо использовать крепежные элементы (болты, саморезы, хомуты), которые не входят в комплект. Установка выполняется путём выравнивания кромок угла с торцами лотков и фиксацией по периметру. Рекомендуется проверять соответствие внутреннего радиуса (R600) требованиям кабеля - некоторые типы кабелей требуют большего радиуса изгиба.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами безопасности для электроустановок. Горячее цинкование обеспечивает долговременную защиту от коррозии, что соответствует классу защиты по среде IEC 60529 IP54 при правильной герметизации всей трассы. Не применяется во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Плавный поворот снижает риск повреждения изоляции кабелей при протяжке
• Горячее цинкование увеличивает срок службы в помещениях с высокой влажностью (бассейны, подвалы, теплицы)
• Стандартные размеры позволяют легко интегрировать в существующие системы U5 Combitech
• Отсутствие лишних элементов делает конструкцию легкой и простой в транспортировке

Ограничения применения

• Не предназначена для наружной эксплуатации без дополнительной защиты от осадков и УФ-излучения
• Не рекомендуется применять с кабелями, требующими радиуса изгиба более 600 мм - возможен перегиб и повреждение жил
• Без соединительных элементов - требует самостоятельного подбора крепежа и метода фиксации
• Не подходит для систем с частыми вибрациями без демпфирующей прокладки

Примеры использования

• Подключение кабельных лотков между этажами в офисном здании
• Переход трассы от потолочного канала к стеновому при монтаже оборудования в серверной комнате
• Обход колонн или трубопроводов в техническом помещении
• Прокладка силовых кабелей к распределительному щиту на уровне пола второго этажа

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус R600 соответствовал минимальному радиусу изгиба вашего кабеля - указывается в паспорте изделия
• При использовании с металлическими лотками используйте одинаковые материалы для предотвращения гальванической коррозии
• Закрепляйте угол минимум в двух точках - по боковым кромкам - для исключения прогиба под весом кабелей
• Если система будет находиться в месте с постоянными температурными перепадами, предусмотрите компенсационные зазоры между элементами
• Артикул usoc653hdz - совпадает с другими элементами серии U5 Combitech; заказывайте все части одной партией для гарантии цвета и качества покрытия
