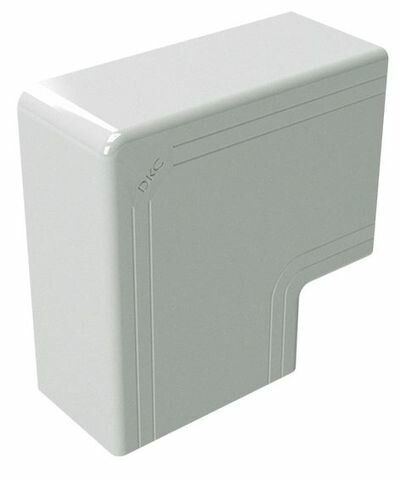

Угол плоский NPAN In-Liner 25x30, 90 градусов DKC (ДКС) 01737

Угол плоский Г-образный для кабель-канала 25х30 от бренда DKC (ДКС), артикул 01737, предназначен для формирования поворотов кабельной трассы в вертикальной плоскости. Этот элемент из серии In-liner Classic совмещает простую установку, надёжную фиксацию и эстетичный вид, подходя для внутренней прокладки проводов в офисах, квартирах и других помещениях.

Назначение и область применения

Угол плоский Г-образный для кабель-канала 25х30 используется для соединения двух участков кабель-канала под углом 90° - например, когда трасса переходит с горизонтальной поверхности на вертикальную или наоборот. Применяется исключительно внутри помещений. Подходит для систем управления проводкой в офисах, жилых домах, учебных заведениях и административных зданиях, где важны чистота линии и минимальная заметность кабелей.

Технические характеристики

• Угол изгиба: 90° - обеспечивает точный переход между направлениями трассы;
• Габариты: ширина 25 мм, глубина 30 мм - точно соответствует профилю канала серии In-liner Classic;
• Материал: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров;
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды; подходит только для сухих интерьеров;
• Цвет: чисто-белый - гармонирует с другими элементами серии и легко сочетается с отделкой стен;
• Климатическое исполнение УХЛ4 - рассчитан на работу при температуре от −25C до +40C и влажности до 80%;
• Количество вводов: 2 - один вход и один выход для кабелей;
• Количество отсеков: 1 - одиночная камера для всех проводов;
• Количество крышек: 1 - одна съёмная крышка для доступа к кабелям;
• Монтажная перфорация: есть - возможность крепления саморезами через отверстия;
• Симметричность: да - можно использовать как восходящий, так и нисходящий угол без изменения ориентации.

Совместимость и монтаж

Этот угол полностью совместим с кабель-каналами серии In-liner Classic 25x30. Монтируется методом встраивания - то есть вставляется в торец основного канала и фиксируется с помощью защёлок или клея. Для усиленной фиксации рекомендуется использовать саморезы через предусмотренные отверстия. Крышка снимается без инструментов - достаточно слегка потянуть её за край. Нельзя применять этот угол с каналами другого размера - даже небольшое расхождение в габаритах (например, 20x30 или 25x40) приведёт к плохому контакту и деформации.

Безопасность и стандарты

Изделие изготовлено из галоген-free пластика, что снижает риск образования ядовитых веществ при нагреве. Соответствует требованиям безопасности для внутренних электромонтажных работ. Степень защиты IP40 гарантирует, что попадание пыли и мелких предметов не нарушит работу системы, однако он **не предназначена** для влажных зон, на улице или в местах возможного воздействия жидкостей.

Преимущества

• Симметричная форма - одинаково удобен для монтажа вверх и вниз, не требует запаса разных модификаций;
• Перфорация - позволяет дополнительно закрепить угол механически, особенно там, где нагрузка на кабель-канал выше обычного;
• Высокая химическая стойкость материала - не теряет цвет и не деформируется под действием бытовых моющих средств;
• Заводская защитная плёнка - сохраняет внешний вид до момента монтажа, не оставляет следов при удалении;
• Абсолютная совместимость с серией In-liner Classic - все комплектующие собираются как конструктор без люфта и щелей.

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, кухня, подвал) - степень защиты IP40 не предусматривает защиту от воды;
• Не подходит для открытых площадок, на улице или в неотапливаемых зонах с температурой ниже −25C - материал становится хрупким;
• Нельзя применять с кабель-каналами другой серии или размера - даже незначительное отличие в ширине или высоте вызывает некорректную посадку;
• Не является несущим элементом - нельзя вешать на него оборудование или тяжёлые устройства.

Примеры использования

• Обустройство кабельной трассы в офисе: от пола вдоль стены - затем под потолком, чтобы обойти окно;
• Прокладка проводов в квартире: от розетки на стене - вверх к светильнику на потолке;
• Сборка трассы в школе: переход от нижнего уровня кабель-канала к верхнему уровню, где расположены розетки на уровне стола;
• Подключение оборудования в серверной комнате: вывод кабелей от стойки вдоль стены с последующим поднятием к UPS.

Практические советы

• Перед монтажом проверьте, что кабель-канал имеет именно размер 25×30 мм - другие размеры (например, 20×30) не подойдут;
• Если требуется повышенная прочность крепления - используйте саморезы 2–3 мм через перфорированные отверстия, но не затягивайте слишком сильно - можно растрескать пластик;
• При использовании нескольких углов подряд - делайте шаг между ними не более 1 метра, чтобы избежать прогиба трассы;
• После монтажа обязательно снимите заводскую защитную плёнку - она может помешать плотному прилеганию крышки;
• Для большего комфорта при прокладке кабелей - собирайте всю трассу частями перед установкой на место, потом вставляйте готовый модуль.
