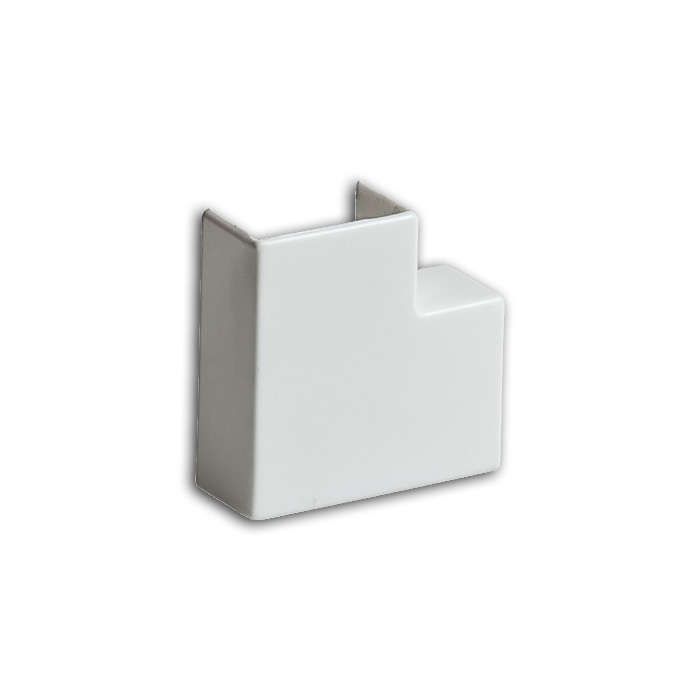

Поворот 90град. для кабель-канала РКК 20х10 бел. Ruvinil ПВР-20х10 TYCO

Поворот на 90 градусов для кабель-канала 20х10 белый от Ruvinil - угловой элемент для изменения направления кабельного канала без разрезания профиля. Подходит для укладки проводов в местах поворотов стен, потолков или перегородок. Артикул пвр-20х10 совместим с кабель-каналами 20×10 мм той же серии.

Назначение и область применения

Этот угловой элемент используется для создания плавного перехода между горизонтальными и вертикальными участками кабель-канала 20×10 мм. Применяется там, где требуется изменить направление трассы на 90 градусов - например, при прокладке проводов от пола к потолку, от стены к нише или вокруг уголков оборудования. Подходит для внутренней установки в помещениях с нормальной влажностью: офисах, жилых домах, административных зданиях.

Технические характеристики

• Угол изгиба: 90 градусов
• Форма: угловой элемент, симметричный - одинаково подходит для поворота вверх или вниз
• Материал: АБС-пластик - прочный, ударопрочный, не деформируется при температуре до +85 C
• Цвет: белый - соответствует цвету основных профилей кабель-канала
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пыли
• Состав: безгалогенный материал - при возгорании не выделяет токсичных паров галогенов
• Способ монтажа: составной - соединяется с прямыми участками кабель-канала без клея или болтов

Совместимость и монтаж

Поворот на 90 градусов для кабель-канала 20х10 белый совместим только с кабель-каналами того же размера - 20×10 мм. Устанавливается путём вставки боковых замков в крайние грани прямых секций. Монтаж выполняется без инструментов: достаточно плотно прижать элемент к каналу до щелчка. Для надёжности рекомендуется использовать фиксирующие крышки после сборки всей трассы. Не предназначен для монтажа в условиях вибрации или механических нагрузок на сам поворот.

Безопасность и стандарты

Материал изготовлен без галогенов, что снижает риск образования ядовитых веществ при нагреве или возгорании. Соответствует требованиям безопасности для внутренних электромонтажных систем. Степень защиты IP40 обеспечивает безопасную работу в сухих помещениях, но не допускает контакт с водой или высокой влажностью.

Преимущества

• Симметричная форма позволяет использовать один и тот же элемент как для поворота вверх, так и вниз - экономит запас деталей
• Лёгкий вес и простота монтажа позволяют собирать трассу даже без опыта
• Цвет совпадает с белыми кабель-каналами - не требует покраски или маскировки
• АБС-пластик сохраняет форму при обычных температурах и не хрупнет зимой внутри помещений

Ограничения применения

• Не применяется во влажных средах - банях, уличных шкафах, сырых подвалах
• Не рассчитан на внешнюю нагрузку - нельзя на него опереться, закрепить оборудование или подвесить кабели
• Не совместим с кабель-каналами других размеров - например, 25×10 или 20×16
• Не предназначена для использования в системах с высокими токами свыше 16 А без дополнительного теплоотвода

Примеры использования

• Переход от горизонтального кабель-канала вдоль стены к вертикальному подъёму к распределительному щиту
• Обход препятствий - например, когда труба или балка мешают прямой прокладке
• Подключение розеток или выключателей, расположенных ниже уровня основной трассы
• Сборка многоуровневых маршрутов в серверных шкафах или на производстве

Практические советы

• Перед монтажом проверьте, чтобы внутренний размер кабель-канала точно соответствовал 20×10 мм - даже небольшое отклонение может помешать защёлке
• Не используйте этот поворот как точку крепления - он не рассчитан на механические усилия
• Если трасса длинная и содержит несколько поворотов, убедитесь, что количество кабелей не превышает 70% свободного объёма - иначе будет трудно вставить крышку
• При необходимости можно комбинировать с другими элементами серии Ruvinil - напрямую, без адаптеров
• Храните изделие в сухом месте - длительное воздействие влаги может ослабить пластиковую структуру
